HEIDENHAIN MANUALplus 620, CNC PILOT 640 151
2.1
0
Units
–
Fr
äsen
Mant
elfläc
he

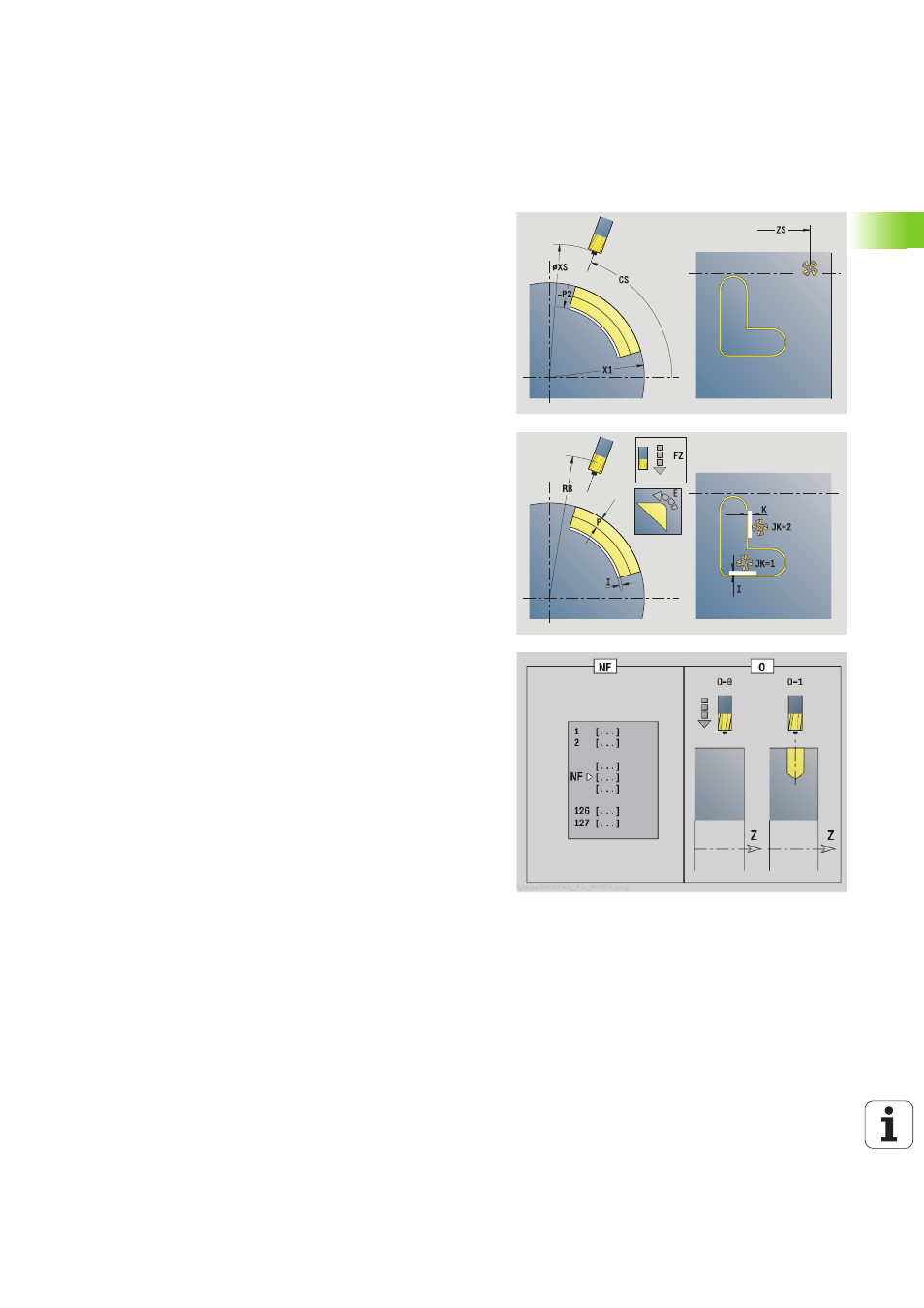

Unit „Konturfräsen ICP Mantelfläche“
Die Unit fräst die mit ICP definierte Kontur auf der Mantelfläche.
Unitname: G840_Kon_C_Mant / Zyklus: G840 (siehe Seite 358)
Zugriff zur Technologie-Datenbank:
 Bearbeitungsart: Fräs-Schlichten
 beeinflusste Parameter: F, S, FZ, P
Formular Kontur
FK
siehe Seite 60
NS Startsatznummer Kontur
NE Endsatznummer Kontur
X1 Fräsoberkante (Durchmessermaß)
P2 Konturtiefe (Radiusmaß)
Formular Zyklus
JK
Fräsort
 0: auf der Kontur
 1, geschlossene Kontur: innerhalb der Kontur
 1, offene Kontur: links von der Kontur
 2, geschlossene Kontur: außerhalb der Kontur
 2, offene Kontur: rechts von der Kontur
 3: abhängig von H und MD
H Fräslaufrichtung
 0: Gegenlauf
 1: Gleichlauf
P Maximale Zustellung
I Aufmaß konturparallel
K Aufmaß in Zustellrichtung
FZ Zustellvorschub
E Reduzierter Vorschub
R Einfahrradius
O Eintauchverhalten
 0: gerade – Der Zyklus fährt auf den Startpunkt, taucht im
Vorschub ein und fräst die Kontur.
 1: in Vorbohrung – Der Zyklus positioniert oberhalb der
Vorbohrposition, taucht ein und fräst die Kontur.
NF Positions-Marke (nur wenn O=1)
RB Rückzugsebene (Durchmessermaß)
Weitere Formulare: siehe Seite 58
