Gemeinsam genutzte Menüpunkte
Die im Folgenden beschriebenen Menüpunkte werden sowohl im
smart.Turn-Modus, als auch im DIN/ISO-Modus verwendet.

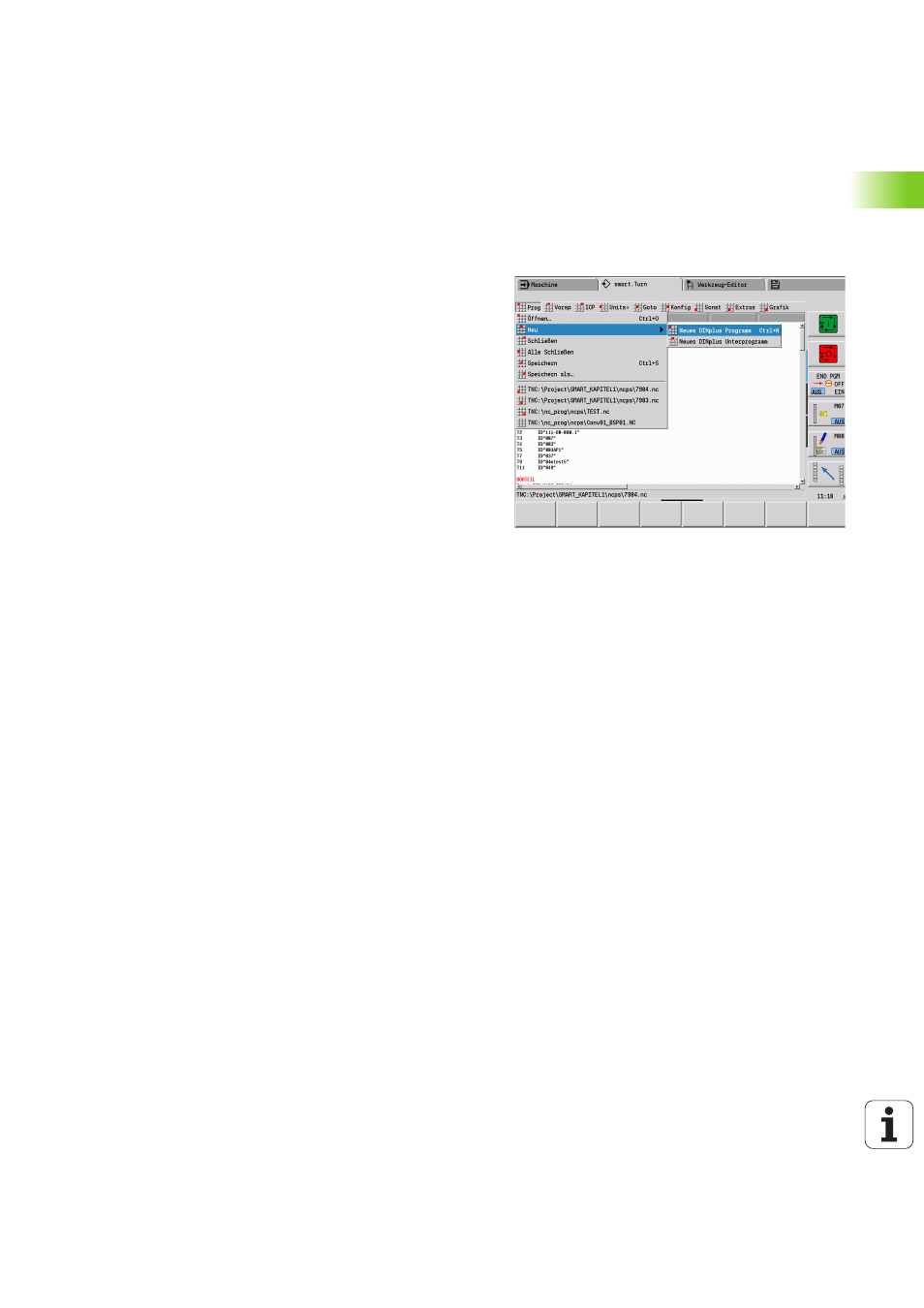

Menügruppe „Programmverwaltung“
Die Menügruppe „Prog“ (Programmverwaltung) beinhaltet folgende
Funktionen für NC-Haupt- und Unterprogramme:
 Öffnen : Laden vorhandener Programme
 Neu : Anlegen neuer Programme
 Schließen : das angewählte Programm wird geschlossen
 Alle Schließen : alle geöffneten Programme werden geschlossen
 Speichern : das angewählte Programm wird gespeichert
 Speichern als : das angewählte Programm wird unter einem neuen
Namen gespeichert
 Direktes Öffnen der letzten vier Programme
Beim Öffnen und beim Neuanlegen eines NC-Programms schaltet die
Softkeyleiste auf die Sortier- und Organisationsfunktionen um
Siehe “Sortierung, Dateiorganisation” auf Seite 44..
Menügruppe „Vorsp“ (Programm-Vorspann)
Die Menügruppe „Vorsp“ (Programm-Vorspann) beinhaltet
Funktionen zur Bearbeitung des Programmkopfes und der
Werkzeugliste.
 Programmkopf: Programmkopf bearbeiten
 Gehe zu Spannmittel : positioniert den Cursor in den Abschnitt
Spannmittel
 Spannmittel einfügen: Spannsituation beschreiben
 Gehe zur Werkzeugliste: positioniert den Cursor in den Abschnitt
REVOLVER
 Werkzeugliste einrichten: aktiviert die Funktion Werkzeugliste
einrichten (siehe Seite 54)
Menügruppe „ICP“
Die Menügruppe „ICP“ (Interaktive Kontur Programmierung)
beinhaltet folgende Funktionen:
 Kontur ändern : Ändern der aktuellen Kontur (Cursorposition)
 Rohteil : Rohteilbeschreibung editieren
 Fertigteil : Fertigteilbeschreibung editieren
 neues Hilfsrohteils : neues Hilfsrohteil erstellen
 neue Hilfskontur : neue Hilfskontur erstellen
 C-Achse ... : Erstellen von Mustern und Fräskonturen auf der Stirn-
und Mantelfläche
 Y-Achse ... : Erstellen von Mustern und Fräskonturen auf der XY-
und YZ-Ebene
