134 smart.Turn Units
2.9
Units
–
Fr
äsen
Stir
nfläc
h
e

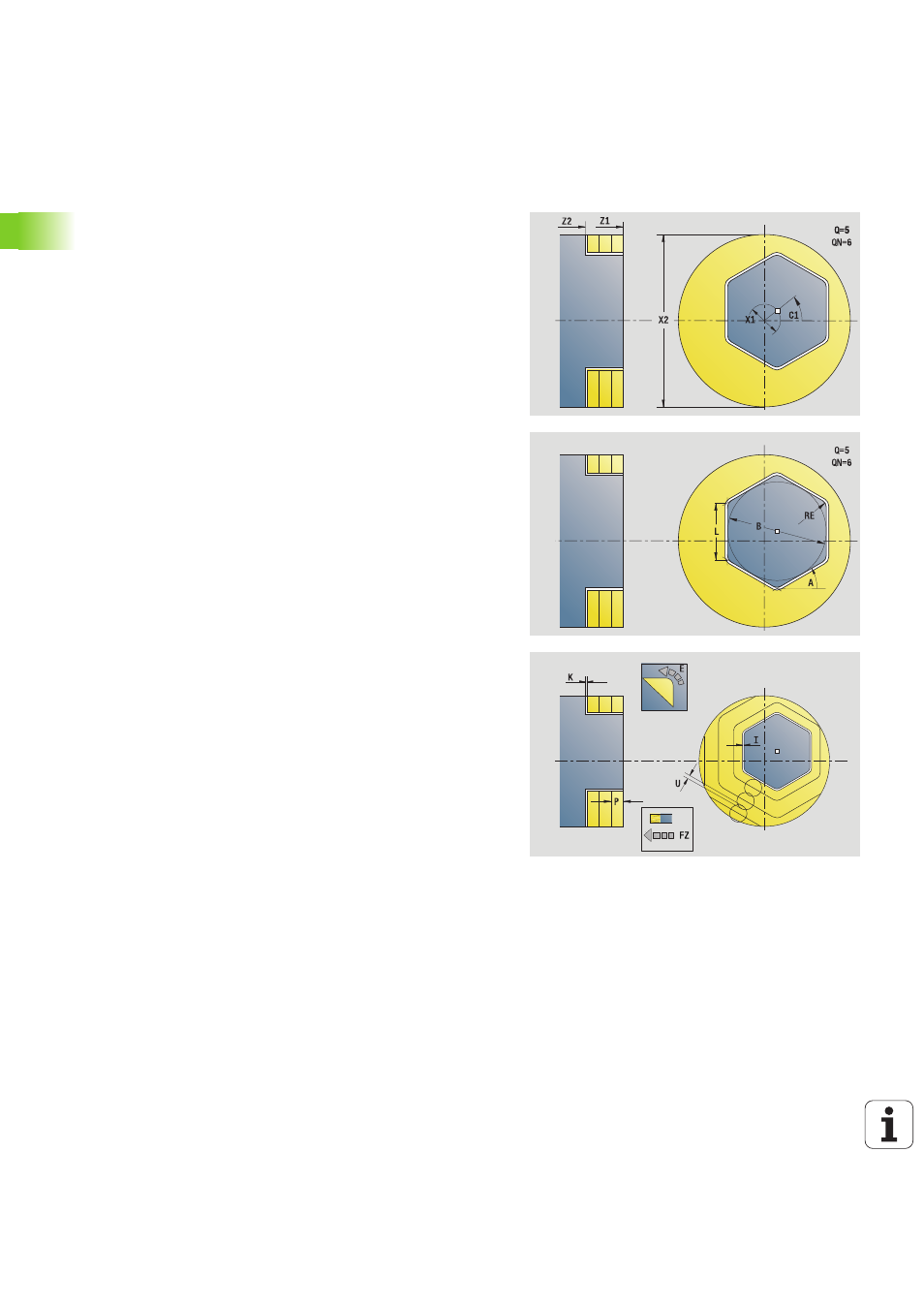

Unit „Stirnfräsen“
Die Unit fräst abhängig von Q Flächen, oder die definierte Figur. Diese
Unit zerspant das Material um die Figuren herum.
Unitname: G797_Stirnfr_C / Zyklus: G797 (siehe Seite 352)
Zugriff zur Technologie-Datenbank:
 Bearbeitungsart: Fräs-Schlichten
 beeinflusste Parameter: F, S, FZ, P
Formular Figur
Q
Figurtyp
 0: Vollkreis
 1: Einzelfläche
 2: Schlüsselweite
 3: Dreieck
 4: Rechteck, Quadrat
 5: Vieleck
QN Anzahl Ecken Vieleck (nur bei Q=5 Vieleck)
X1 Durchmesser Figurmittelpunkt
C1 Winkel Figurmittelpunkt
Z1 Fräsoberkante
Z2 Fräsgrund
X2 Begrenzungsdurchmesser
L Kantenlänge
B Breite/Schlüsselweite
RE Verrundungsradius
A Winkel zur X-Achse
Formular Zyklus
QK
Bearbeitungsart
 Schruppen
 Schlichten
J Fräsrichtung
 0: unidirektional
 1: bidirektional
H Fräslaufrichtung
 0: Gegenlauf
 1: Gleichlauf
P Maximale Zustellung
I Aufmaß konturparallel
K Aufmaß in Zustellrichtung
FZ Zustellvorschub
E Reduzierter Vorschub
U Überlappungsfaktor
Weitere Formulare: siehe Seite 58
