432 DIN-Programmierung
4.35 G-F
u
nktionen aus V
o
rg
äng
erst
euer
u
ng
en

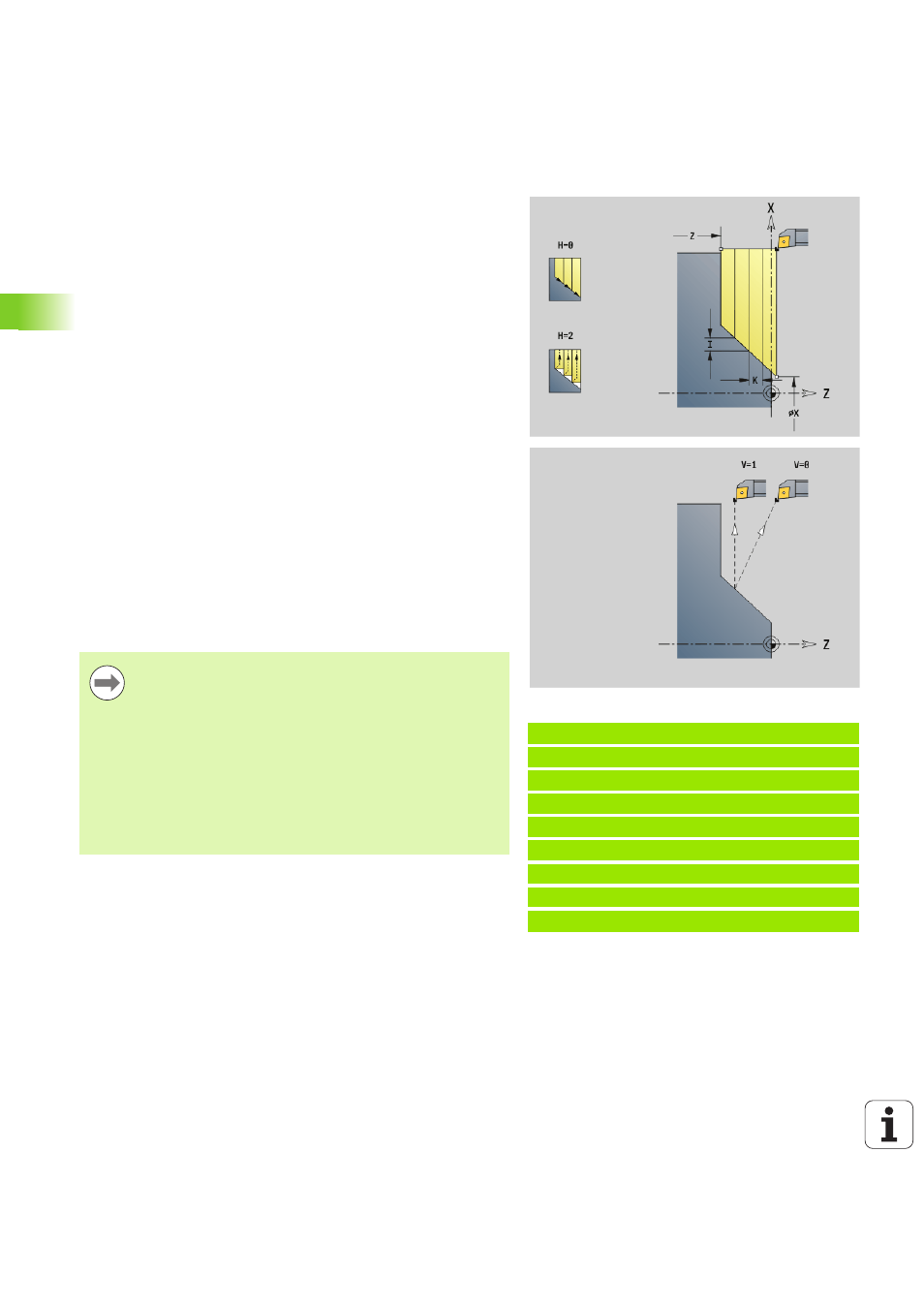

Plandrehen einfach G82
G82 schruppt den durch die aktuelle Werkzeugposition und „X, Z“
beschriebenen Konturbereich. Bei einer Schräge definieren Sie mit I
und K den Winkel.
DIe Steuerung erkennt eine Außen-/Innenbearbeitung anhand der
Lage des Zielpunktes. Die Schnittaufteilung wird so berechnet, dass
ein „Schleifschnitt“ vermieden wird und die errechnete Zustellung <=
„K“ ist.
Beispiel: G82
. . .
N1 T3 G95 F0.25 G96 S200 M3
N2 G0 X120 Z2
N3 G82 X20 Z-15 I4 K4 Q0
N4 G0 X120 Z-15
N5 G82 X50 Z-26 I2 K-4 Q1
N6 G0 X120 Z-26
N7 G82 X80 Z-45 K4 Q1
. . .
Parameter
X Endpunkt Kontur X (Durchmessermaß)
Z Anfangspunkt Kontur
I Versatz in X-Richtung (default: 0)
K Maximale Zustellung in Z
Q G-Funktion Zustellung (default: 0)
 0: Zustellung mit G0 (Eilgang)
 1: Zustellung mit G1 (Vorschub)
V Freifahrart (default: 0)
 0: zurück auf den Zyklusstartpunkt in X und die letzte
Abhebeposition in Z.
 1: zurück zum Zyklusstartpunkt
H Abfahrart (default: 0)
 0: spant nach jedem Schnitt entlang der Kontur
 2: hebt unter 45° ab – keine Konturglättung
 Programmierung X, Z : absolut, inkremental oder
selbsthaltend
 Die Schneidenradiuskorrektur wird nicht
durchgeführt.
 Sicherheitsabstand nach jedem Schnitt: 1mm
 Ein G57-Aufmaß
 wird vorzeichenrichtig verrechnet (daher sind
Aufmaße bei Innenbearbeitungen nicht möglich)
 bleibt nach Zyklusende wirksam
 Ein G58-Aufmaß wird nicht verrechnet.
