Nutmittellinie als Referenz und Normallage
Programmierung:
 Mustermittelpunkt = Krümmungsmittelpunkt
 Musterradius = Krümmungsradius
 Normallage
Diese Befehle ordnen die Nuten im Abstand „Musterradius“ um den
Mustermittelpunkt an.

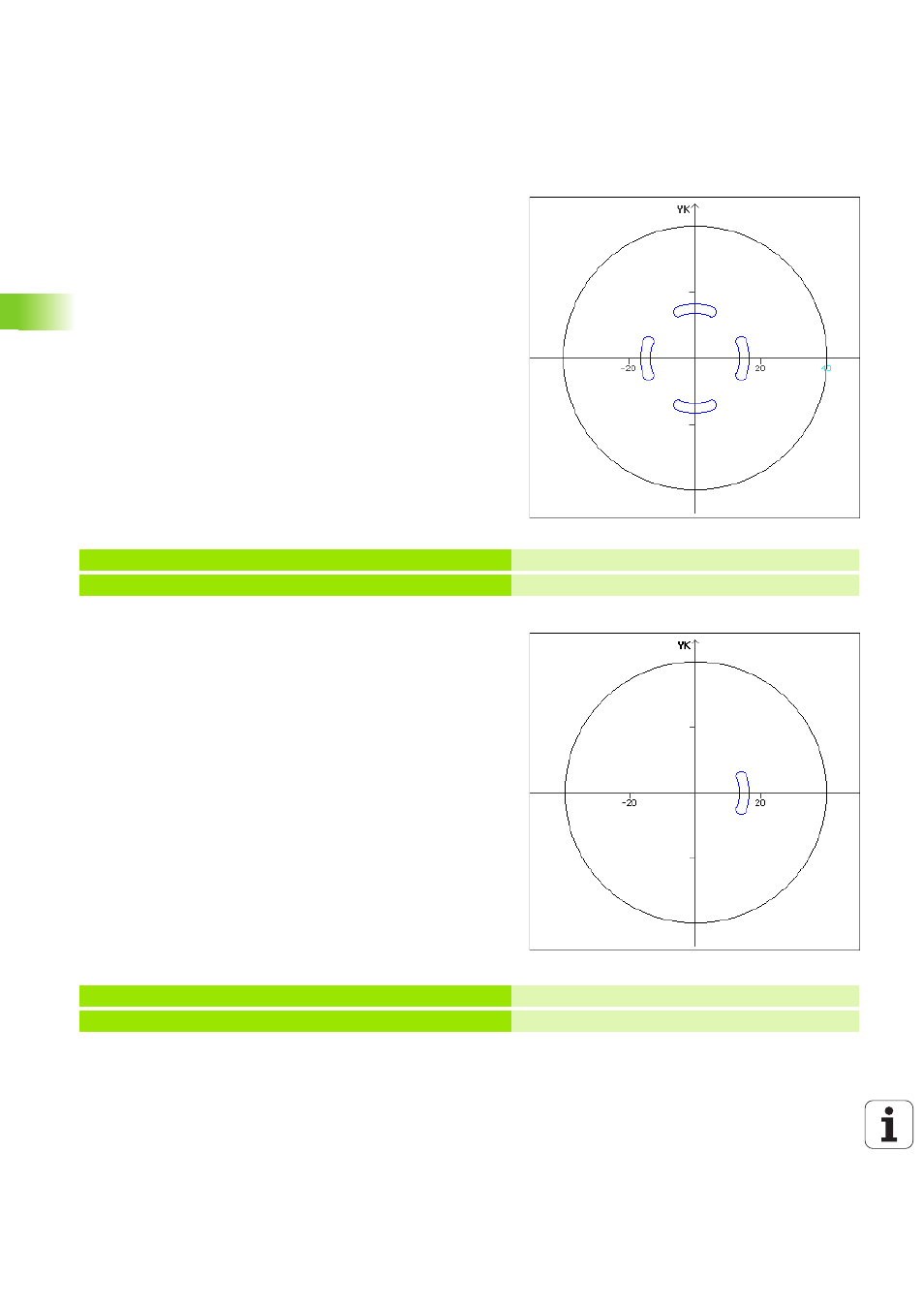

Beispiel: Nutmittellinie als Referenz, Normallage
Nutmittellinie als Referenz und Originallage
Programmierung:
 Mustermittelpunkt = Krümmungsmittelpunkt
 Musterradius = Krümmungsradius
 Originallage
Diese Befehle ordnen alle Nuten auf der gleichen Position an.
Beispiel: Nutmittellinie als Referenz, Originallage
N.. G402 Q4 K30 A0 XK0 YK0 H0 Zirkulares Muster, Normallage
N.. G303 I0 J0 R15 A-20 W20 B3 P1 Zirkulare Nut
N.. G402 Q4 K30 A0 XK0 YK0 H1 Zirkulares Muster, Originallage
N.. G303 I0 J0 R15 A-20 W20 B3 P1 Zirkulare Nut
