Bohrzyklen
Tieflochbohren G74

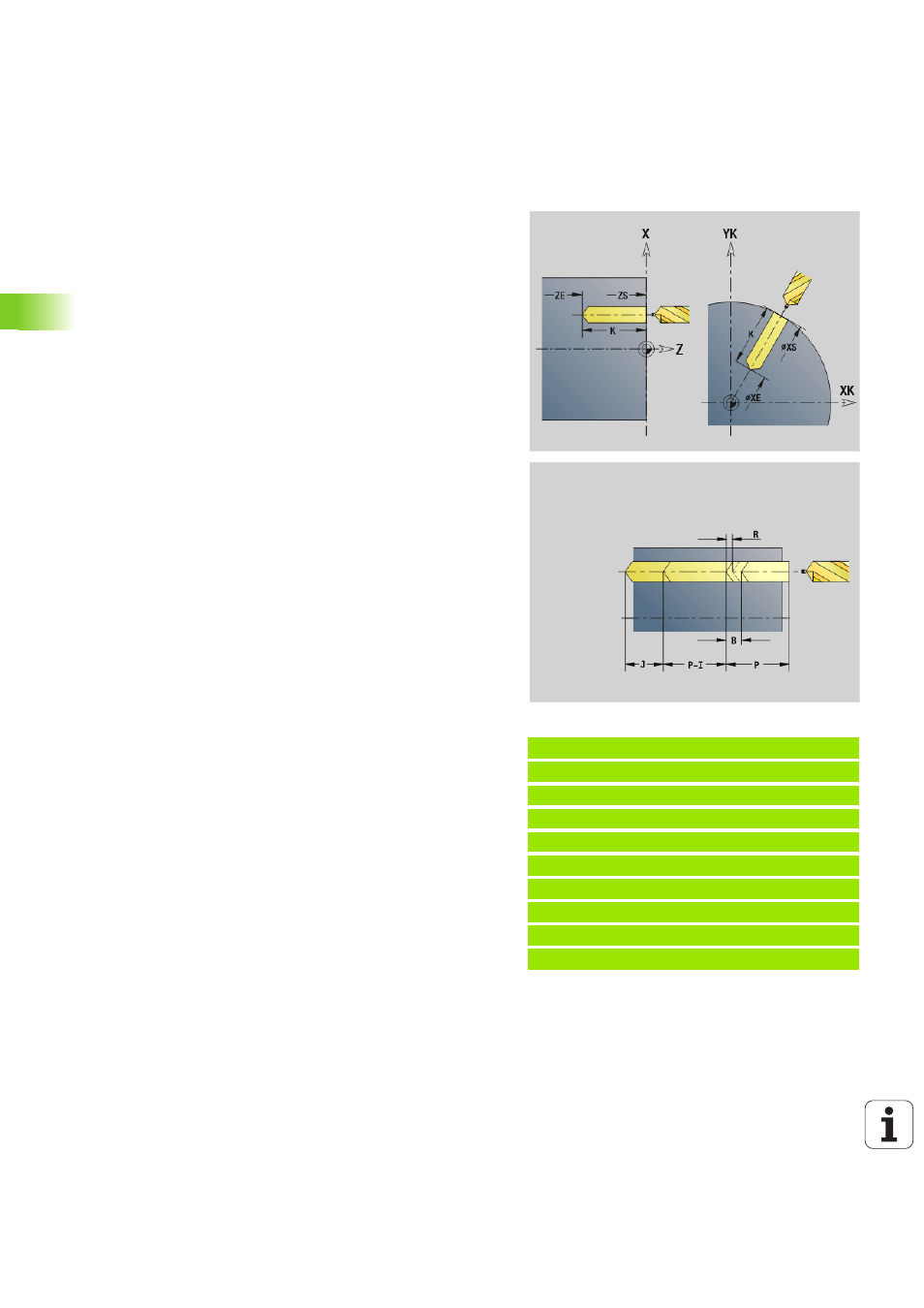

G74 erstellt axiale/radiale Bohrungen in mehreren Stufen mit
feststehenden oder angetriebenen Werkzeugen.
Beispiel: G74
. . .
N1 M5
N2 T4 G197 S1000 G195 F0.2 M103
N3 M14
N4 G110 C0
N5 G0 X80 Z2
N6 G745 XK0 YK0 Z2 K80 Wi90 Q4 V2
N7 G74 Z-40 R2 P12 I2 B0 J8 [Bohren]
N8 M15
. . .
Parameter
ID Bohrkontur – Name der Bohrungsbeschreibung
NS Satznummer der Kontur
 Referenz auf die Kontur der Bohrung (G49-, G300- oder
G310-Geo)
 Keine Eingabe: Einzelbohrung ohne Konturbeschreibung
XS Anfangspunkt radiale Bohrung (Durchmessermaß)
ZS Anfangspunkt axiale Bohrung
XE Endpunkt radiale Bohrung (Durchmessermaß)
ZE Endpunkt axiale Bohrung
K Bohrtiefe (alternativ zu XE/ZE)
P 1. Bohrtiefe
I Reduzierwert (default: 0)
B Rückzugsabstand (default: auf „Anfangspunkt Bohrung“)
J Minimale Bohrtiefe (default: 1/10 von „P“)
R Innerer Sicherheitsabstand
A An- / Durchbohrlänge – (default: 0)
V Durchbohrvariante (Vorschubreduzierung 50 %) – (default: 0)
 0: ohne Vorschubreduzierung
 1: Durchbohrreduzierung
 2: Anbohrreduzierung
 3: An- und Durchbohrreduzierung
RB Rückzugsebene (radiale Bohrungen: Durchmessermaß) –
(default: zur Startposition bzw. auf Sicherheitsabstand)
E Verweilzeit zum Freischneiden am Bohrungsende (in
Sekunden) – (default: 0)
D Rückzug-Geschwindigkeit und Zustellung innerhalb der
Bohrung (default: 0)
 0: Eilgang
 1: Vorschub
BS Anfang Elementnummer (Nummer der ersten zu
bearbeitenden Bohrung eines Musters)
BE Ende Elementnummer (Nummer der letzten zu bearbeitenden
Bohrung eines Musters)
H (Spindel-)Bremse aus (default: 0)
 0: Spindelbremse ein
 1: Spindelbremse aus
