248 DIN-Programmierung
4.1
0
Linear
-
und
Zir
kularbew
egung
en

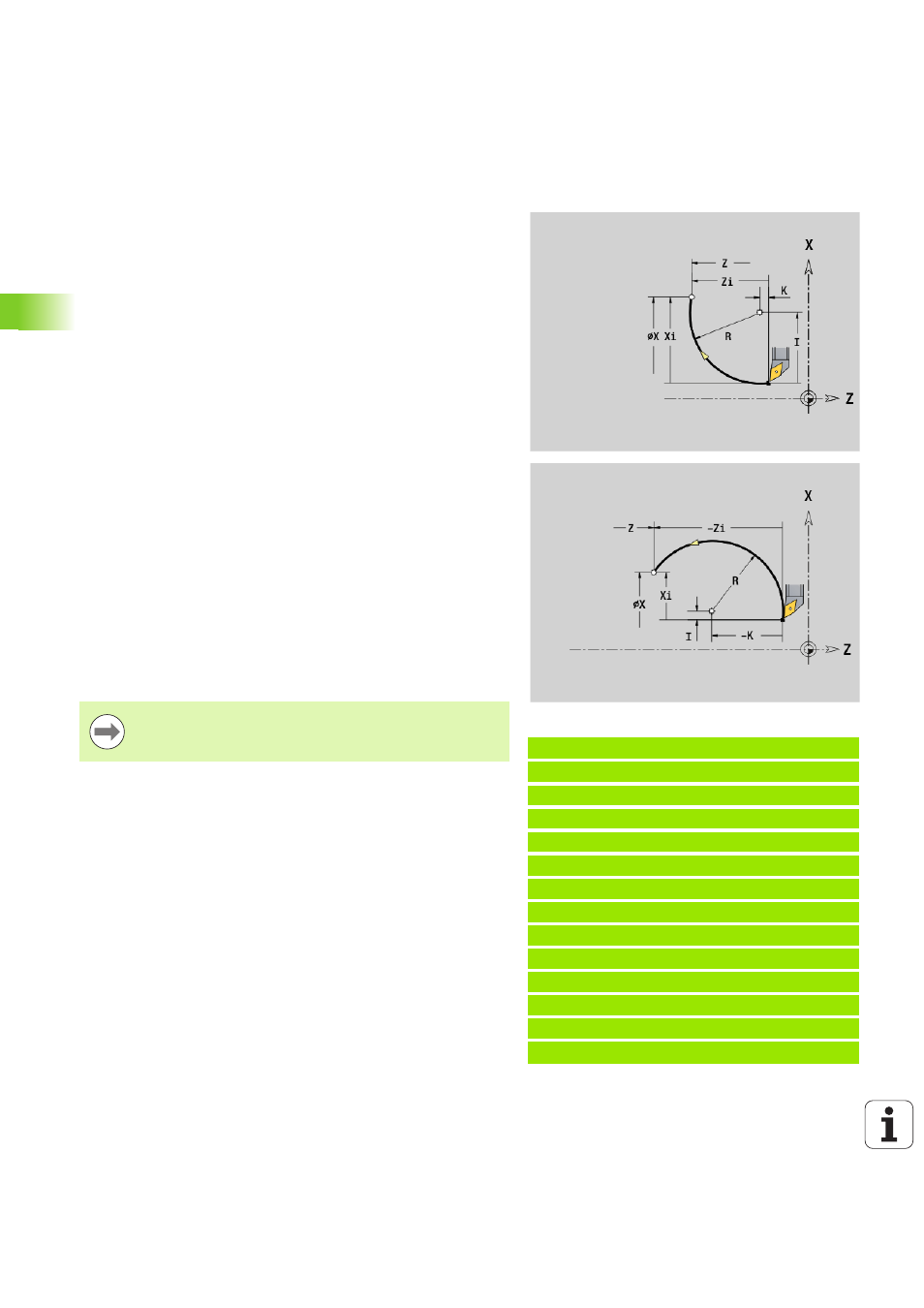

Zirkularbewegung G2/G3
G2/G3 verfährt zirkular im Vorschub zum „Endpunkt". Die
Mittelpunktvermaßung erfolgt inkremental. Drehrichtung (siehe
Hilfebild):
 G2: im Uhrzeigersinn
 G3: im Gegen-Uhrzeigersinn
Beispiel: G2, G3
N1 T3 G95 F0.25 G96 S200 M3
N2 G0 X0 Z2
N3 G42
N4 G1 Z0
N5 G1 X15 B-0.5 E0.05
N6 G1 Z-25 B0
N7 G2 X45 Z-32 R36 B2
N8 G1 A0
N9 G2 X80 Z-80 R20 B5
N10 G1 Z-95 B0
N11 G3 X80 Z-135 R40 B0
N12 G1 Z-140
N13 G1 X82 G40
. . .
Parameter
X Endpunkt (Durchmessermaß)
Z Endpunkt
R Radius (0 < R <= 200 000 mm)
I Mittelpunkt inkremental (Abstand Startpunkt – Mittelpunkt;
Radiusmaß)
K Mittelpunkt inkremental (Abstand Startpunkt – Mittelpunkt)
Q Schnittpunkt. Endpunkt, wenn der Kreisbogen eine Gerade
oder einen Kreisbogen schneidet (default: 0):
 0: naher Schnittpunkt
 1: entfernter Schnittpunkt
BR Fase/Verrundung. Definiert den Übergang zum nächsten
Konturelement. Programmieren Sie den theoretischen
Endpunkt, wenn Sie eine Fase/Verrundung angeben.
 Keine Eingabe: tangentialer Übergang
 BR=0: nicht tangentialer Übergang
 BR>0: Radius der Rundung
 BR<0: Breite der Fase
BE Sondervorschubfaktor für Fase/Verrundung (default: 1)
Sondervorschub = aktiver Vorschub * BE (0 < BE <= 1)
Programmierung X, Z : absolut, inkremental,
selbsthaltend oder „?“
