HEIDENHAIN MANUALplus 620, CNC PILOT 640 313
4.21
Fr
eistic
hzyklen
4.21 Freistichzyklen

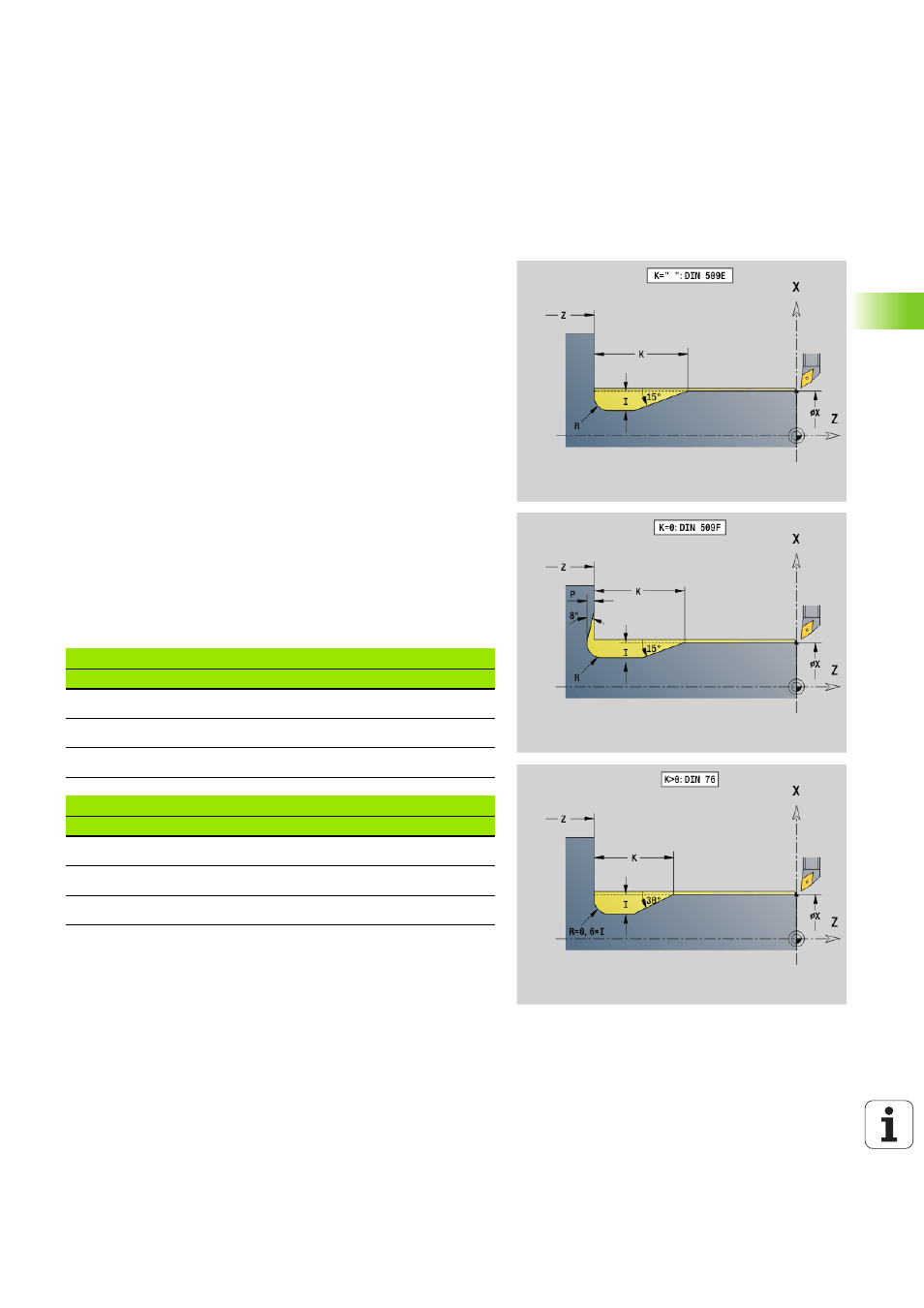

Zyklus Freistich G85
G85 erstellt Freistiche nach DIN 509 E, DIN 509 F und DIN 76
(Gewindefreistich).
G85 bearbeitet den vorgelagerten Zylinder, wenn Sie das Werkzeug
auf den Durchmesser X „vor“ dem Zylinder positionieren.
Die Verrundungen des Gewindefreistichs werden mit dem Radius
0,6 * I ausgeführt.
 I = Freistichtiefe
 K = Freistichbreite
 R = Freistichradius
 P = Plantiefe
 Freistichwinkel bei Freistich DIN 509 E und F: 15°
 Planwinkel bei Freistich DIN 509 F: 8°
Parameter
X Zielpunkt (Durchmessermaß)
Z Zielpunkt
I Tiefe (Radiusmaß)
 DIN 509 E, F: Schleifaufmaß (default: 0)
 DIN 76: Freistichtiefe
K Freistichbreite und Freistichtyp
 K keine Eingabe: DIN 509 E
 K=0: DIN 509 F
 K>0: Freistichbreite bei DIN 76
E Reduzierter Vorschub für die Fertigung des Freistichs (default:
aktiver Vorschub)
Parameter beim Freistich DIN 509 E
Durchmesser
I K R
<= 18 0,25 2 0,6
> 18 – 80 0,35 2,5 0,6
> 80 0,45 4 1
Parameter beim Freistich DIN 509 F
Durchmesser
I K R P
<= 18 0,25 2 0,6 0,1
> 18 – 80 0,35 2,5 0,6 0,2
> 80 0,45 4 1 0,3
