HEIDENHAIN MANUALplus 620, CNC PILOT 640 67
2.2
Units
–
Sc
hr
uppen

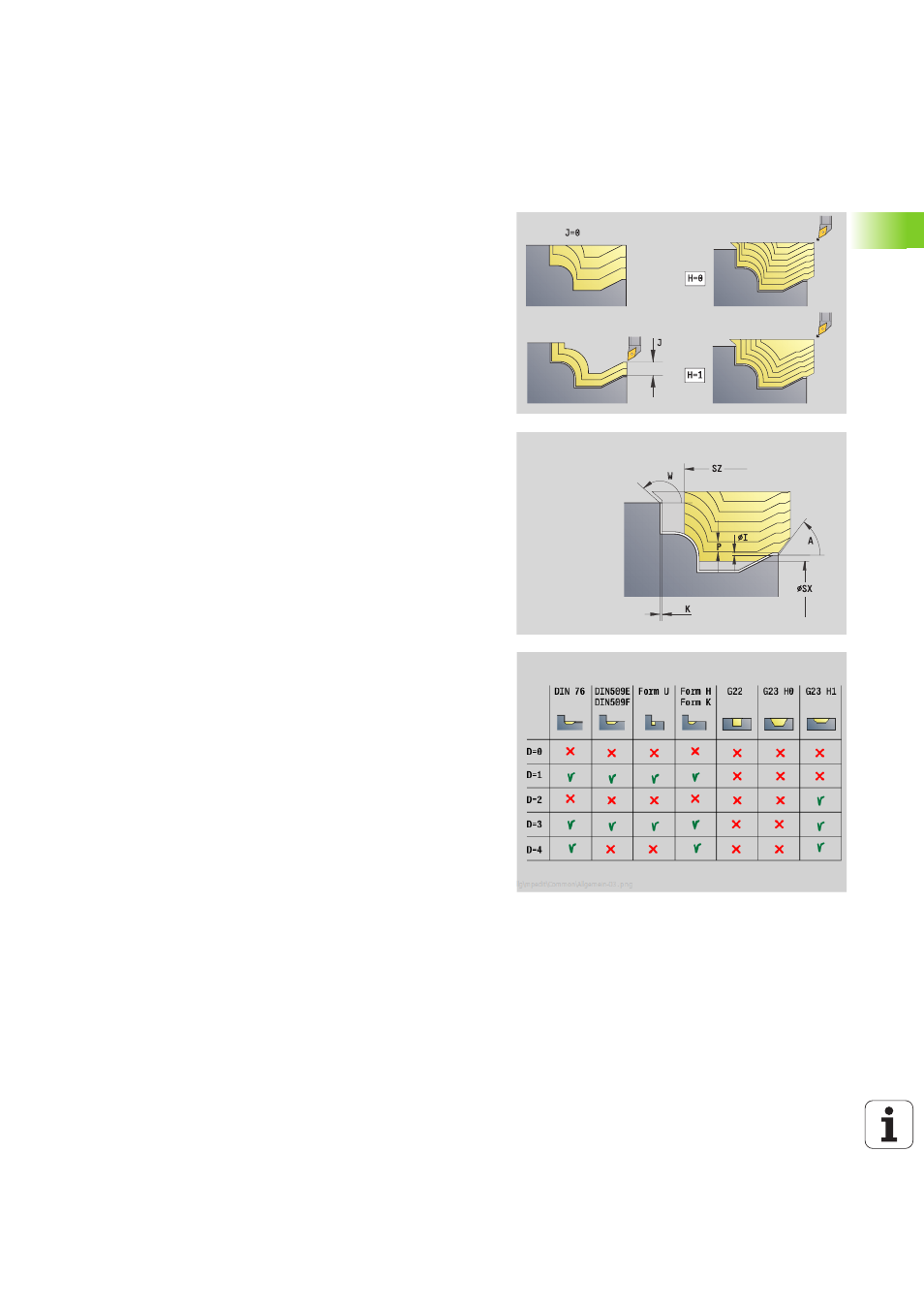

Unit „Schruppen konturparallel ICP“
Die Unit zerspant die im Abschnitt FERTIGTEIL beschriebene Kontur
von „NS nach NE“ konturparallel. Wird in FK eine Hilfskontur
angegeben, wird diese verwendet.
Unitname: G830_ICP / Zyklus: G830 (siehe Seite 274)
Zugriff zur Technologie-Datenbank:
 Bearbeitungsart: Schruppen
 beeinflusste Parameter: F, S, E, P
Formular Kontur
J
Rohteilaufmaß (Radiusmaß) – nur aktiv, wenn kein Rohteil
definiert ist.
B Konturberechnung
 0: automatisch
 1: Werkzeug links (G41)
 2: Werkzeug rechts (G42)
weitere Parameter Formular Kontur: siehe Seite 60
Formular Zyklus
P
Maximale Zustellung
I, K Aufmaß in X-, Z-Richtung (I: Durchmessermaß)
SX, SZ Schnittbegrenzung (SX: Durchmessermaß) – (default:
keine Schnittbegrenzung)
A Anfahrwinkel (Bezug: Z-Achse) – (default: parallel zur
Z-Achse)
W Abfahrwinkel (Bezug: Z-Achse) – (default: orthogonal zur
Z-Achse)
Q Freifahrart bei Zyklusende
 0: zurück zum Startpunkt (erst X- dann Z-Richtung)
 1: positioniert vor der fertigen Kontur
 2: hebt ab auf Sicherheitsabstand und stoppt
H Art der Schnittlinien
 0: konstante Spantiefe: Kontur wird um einen konstanten
Zustellwert (achsparallel) verschoben
 1: äquidistante Schnittlinien: Schnittlinien verlaufen im
konstanten Abstand zur Kontur (konturparallel). Die
Kontur wird skaliert.
D Elemente ausblenden: Formelemente nicht bearbeiten
(siehe Bild)
HR Hauptbearbeitungsrichtung
 0: automatisch
 1: +Z
 2: +X
 3: -Z
 4: -X
Weitere Formulare: siehe Seite 58
