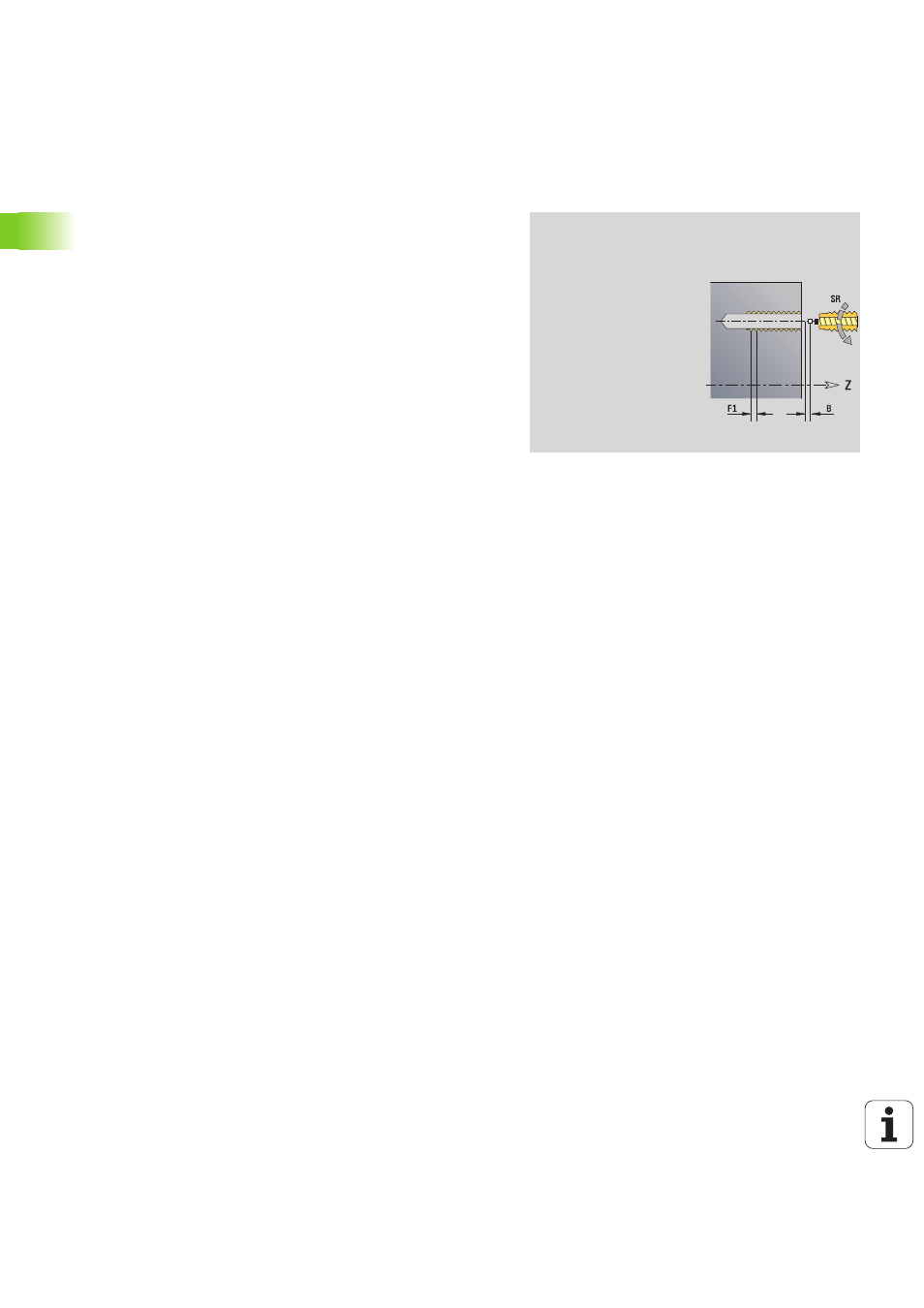

Unit „ICP Gewindebohren C-Achse“
Die Unit bearbeitet eine einzelne Gewindebohrung oder ein
Bohrmuster auf der Stirn- oder Mantelfläche. Die Positionen der
Gewindebohrungen sowie weitere Details spezifizieren Sie mit ICP.
Unitname: G73_ICP_C / Zyklus: G73 (siehe Seite 325)
Verwenden Sie die Ausziehlänge bei Spannzangen mit
Längenausgleich. Der Zyklus berechnet auf Basis der Gewindetiefe,
der programmierten Steigung und der Ausziehlänge eine neue Nenn-
Steigung. Die Nenn-Steigung ist etwas kleiner als die Steigung des
Gewindebohrers. Bei der Erstellung des Gewindes wird der Bohrer
um die „Ausziehlänge“ aus dem Spannfutter herausgezogen. Damit
erreichen Sie bessere Standzeiten bei Gewindebohrern.
Zugriff zur Technologie-Datenbank:
 Bearbeitungsart: Gewindebohren
 beeinflusste Parameter: S
Formular Muster
FK
siehe Seite 60
NS Startsatznummer Kontur
Formular Zyklus
F1
Gewindesteigung
B Anlauflänge
L Ausziehlänge bei Verwendung von Spannzangen mit
Längenausgleich (default: 0)
SR Rückzugsdrehzahl (default: Drehzahl des Gewindebohrens)
SP Spanbruchtiefe
SI Rückzugsabstand
RB Rückzugsebene
Weitere Formulare: siehe Seite 58
