Die Steuerung erkennt anhand der Werkzeugdefinition, ob eine
Außen- oder Innenbearbeitung bzw. ein radialer oder axialer Einstich
vorliegt.
Einstichwiederholungen können mit G741 vor dem Zyklusaufruf
programmiert werden.
Parameter

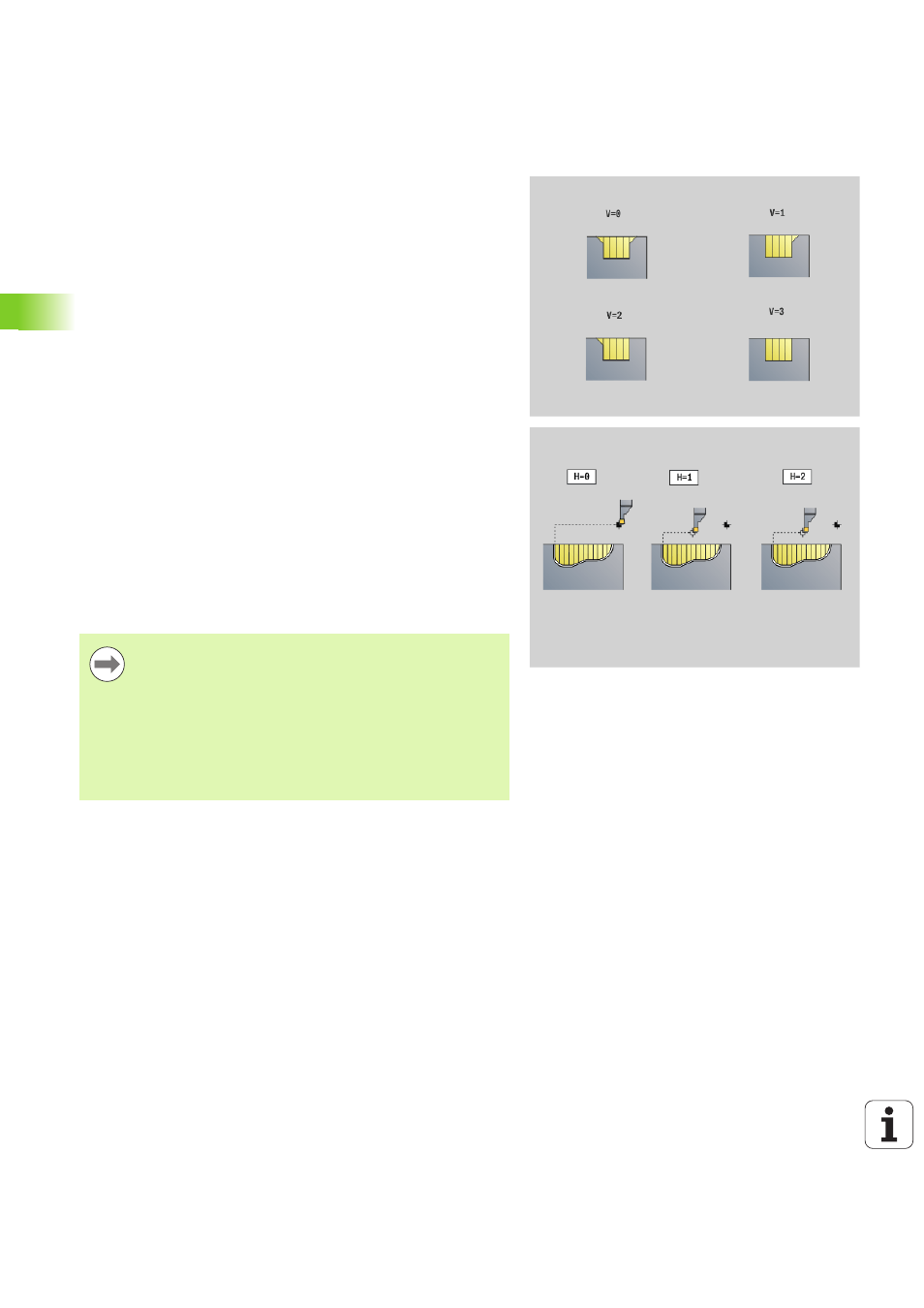

H Freifahrart bei Zyklusende (default: 0)
 0: zurück zum Startpunkt
 Axialer Einstich: erst Z- dann X-Richtung
 Radialer Einstich: erst X- dann Z-Richtung
 1: positioniert vor der fertigen Kontur
 2: hebt ab auf Sicherheitsabstand und stoppt
B Stechbreite
P Schnitttiefe, die in einem Schnitt zugestellt wird.
O Vorstechen Abheben
 0: hochziehen Eilgang
 1: Unter 45°
U Schlichten Bodenelement
 0: Wert aus globalem Parameter
 1: Teilen
 2: Komplett
 Die Schneidenradiuskorrektur wird durchgeführt.
 Ein G57-Aufmaß „vergrößert“ die Kontur (auch
Innenkonturen).
 Ein G58-Aufmaß
 >0: „vergrößert“ die Kontur
 <0: wird nicht verrechnet
 G57-/G58-Aufmaße werden nach Zyklusende
gelöscht.
Zyklusablauf (bei Q=0 oder 1)
1
Errechnet die Zerspanbereiche und die Schnittaufteilung.
2 Stellt vom Startpunkt aus für den ersten Schnitt zu, unter
Berücksichtigung des Sicherheitsabstandes.
 Radialeinstich: erst Z-, dann X-Richtung
 Axialeinstich: erst X-, dann Z-Richtung
3 Sticht ein (Schruppschnitt).
4 Fährt im Eilgang zurück und stellt für den nächsten Schnitt zu.
5 Wiederholt 3...4, bis der Zerspanbereich bearbeitet ist.
6 Wiederholt gegebenenfalls 2...5 bis alle Zerspanbereiche
bearbeitet sind.
7 Wenn Q=0: schlichtet die Kontur
