128 smart.Turn Units
2.8
Units
–
Gewinde

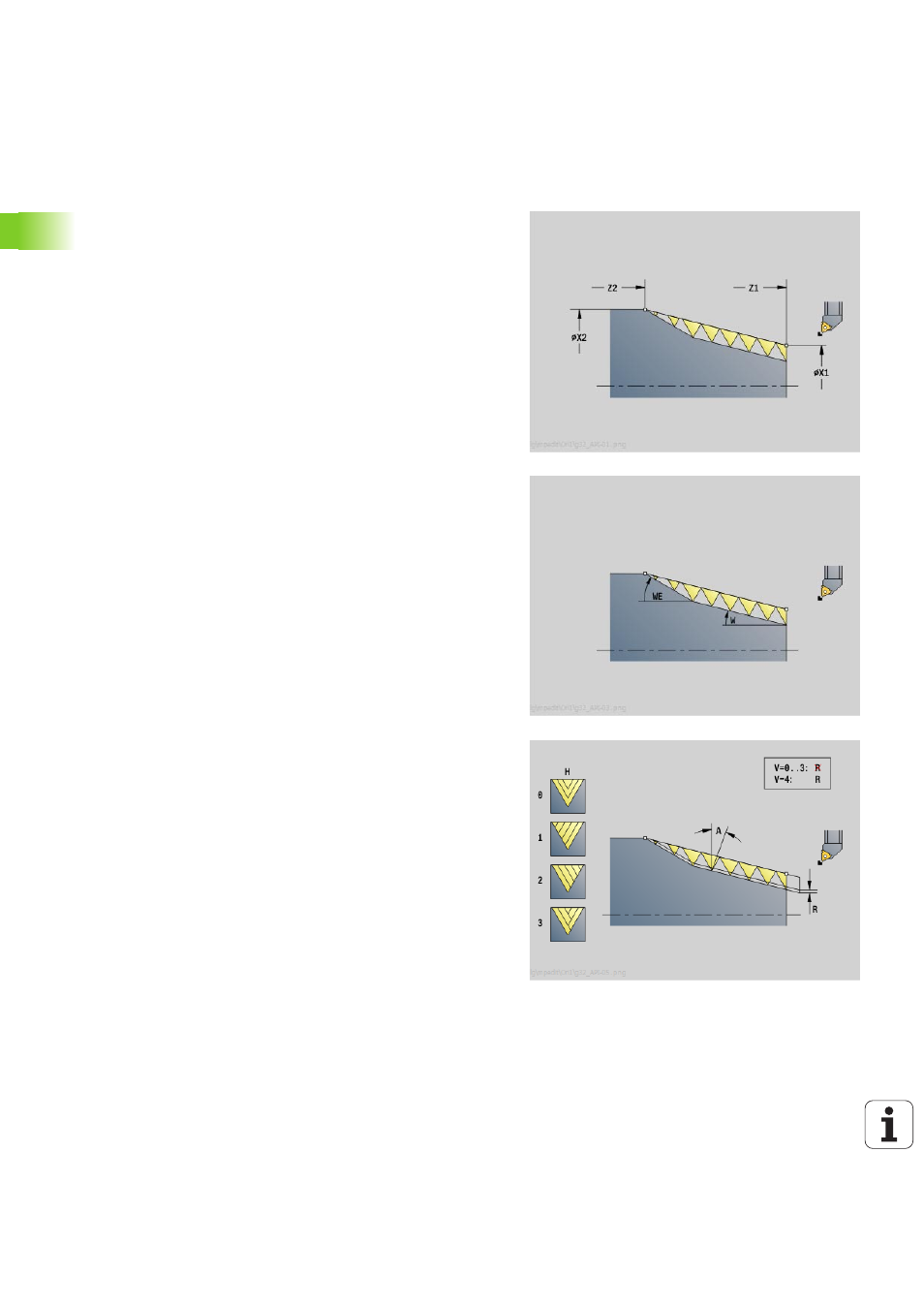

Unit „API-Gewinde“
Die Unit erstellt ein ein- oder mehrgängiges API-Gewinde. Die
Gewindetiefe verringert sich am Auslauf des Gewindes.
Unitname: G352_API / Zyklus: G352 (siehe Seite 309)
Zugriff zur Technologie-Datenbank:
 Bearbeitungsart: Gewindedrehen
 beeinflusste Parameter: F, S
Formular Gewinde
O
Gewindeort
 0: Innengewinde (Zustellung in +X)
 1: Außengewinde (Zustellung in –X)
X1, Z1 Startpunkt Gewinde (X1:Durchmessermaß)
X2, Z2 Endpunkt Gewinde (X2: Durchmessermaß)
W Kegelwinkel (Bezug: Z-Achse; –45°<W<45°)
WE Auslaufwinkel (Bezug: Z-Achse; 0°<WE<90°; default: 12°)
F1 Gewindesteigung
U Gewindetiefe (automatisch für metrisches ISO-Gewinde)
Formular Zyklus
I
Maximale Zustellung (Radiusmaß)
H Versatzart (Versatz zwischen den einzelnen Zustellungen in
Schnittrichtung)
 0: ohne Versatz
 1: von links
 2: von rechts
 3: wechselnd links/rechts
V Zustellart (detaillierte Informationen: siehe Seite 124)
 0: konstanter Spanquerschnitt
 1: konstante Zustellung
 2: mit Restschnittaufteilung
 3: ohne Restschnittaufteilung
 4: wie MANUALplus 4110
 5: konstante Zustellung (wie in 4290)
 6: konstant mit Rest (wie in 4290)
A Zustellwinkel (Bezug: X-Achse; 0°>A>60°; default 30°)
R Restschnitttiefe (nur bei V=4)
C Startwinkel
D Gangzahl
Q Anzahl Leerdurchläufe
Weitere Formulare: siehe Seite 58
