512 DIN-Programmierung für die Y-Achse
6.3
K
o
nt
ur
en
der
YZ-Ebene

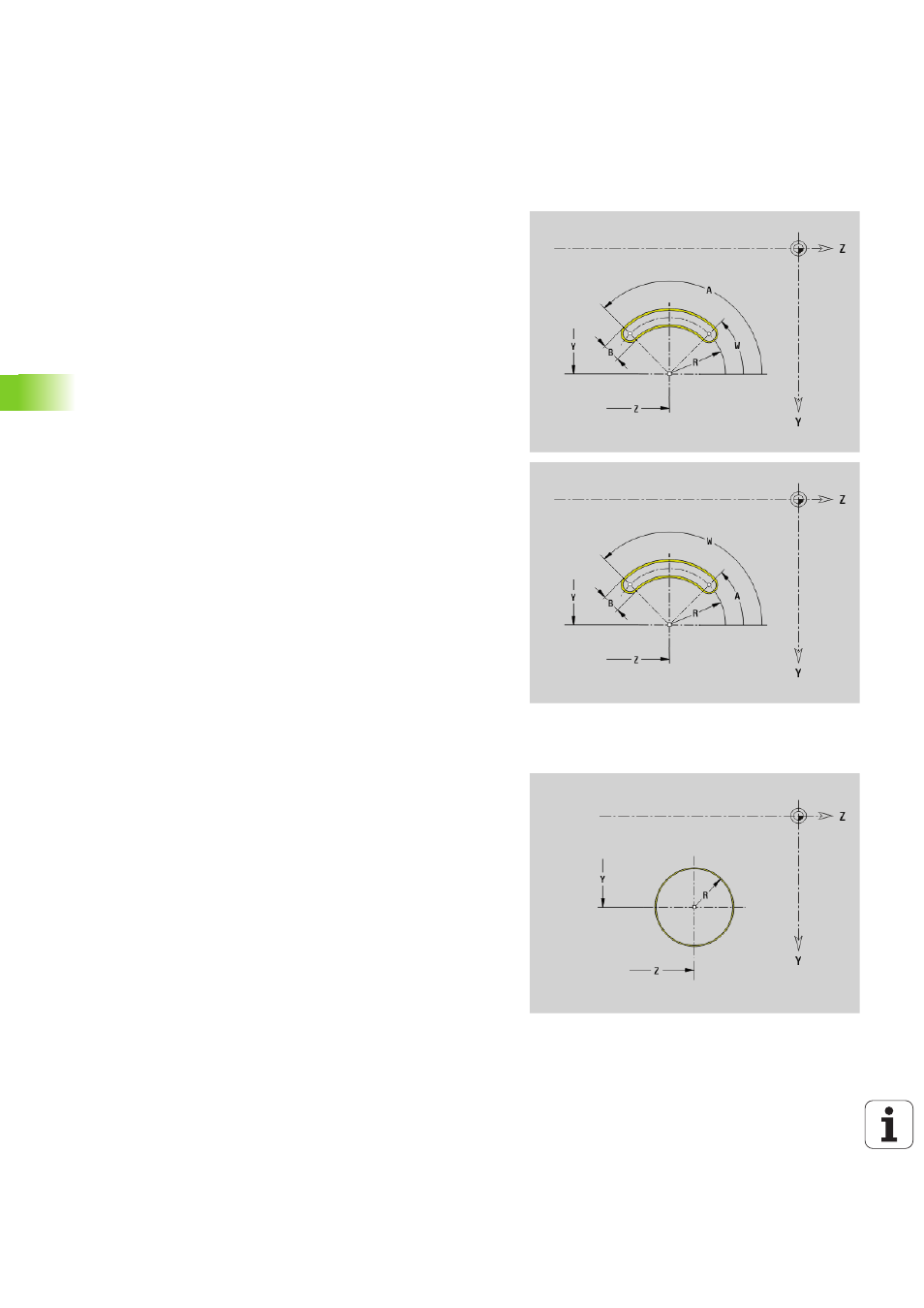

Zirkulare Nut YZ-Ebene G382/G383-Geo
G382/G383 definiert eine zirkulare Nut in der YZ-Ebene.
 G382: zirkulare Nut im Uhrzeigersinn
 G383: zirkulare Nut im Gegen-Uhrzeigersinn
Vollkreis YZ-Ebene G384-Geo
G384 definiert einen Vollkreis in der YZ-Ebene.
Parameter
Y Krümmungsmittelpunkt der Nut
Z Krümmungsmittelpunkt der Nut
X Bezugsdurchmesser
 keine Eingabe: „X“ aus Abschnittskennung
 „X“ überschreibt „X“ aus Abschnittskennung
R Radius (Bezug: Mittelpunktbahn der Nut)
A Anfangswinkel (Bezug: X-Achse; default: 0°)
W Endwinkel (Bezug: X-Achse; default: 0°)
B Nutbreite
P Tiefe der Tasche (default: „P“ aus G308)
Parameter
Y Mittelpunkt des Kreises
Z Mittelpunkt des Kreises
X Bezugsdurchmesser
 keine Eingabe: „X“ aus Abschnittskennung
 „X“ überschreibt „X“ aus Abschnittskennung
R Radius des Kreises
P Tiefe der Tasche (default: „P“ aus G308)
