580 B-Achse
8.1 Gr
undlag
en
8.1 Grundlagen
Geschwenkte Bearbeitungsebene
Geschwenkte Bearbeitungsebene

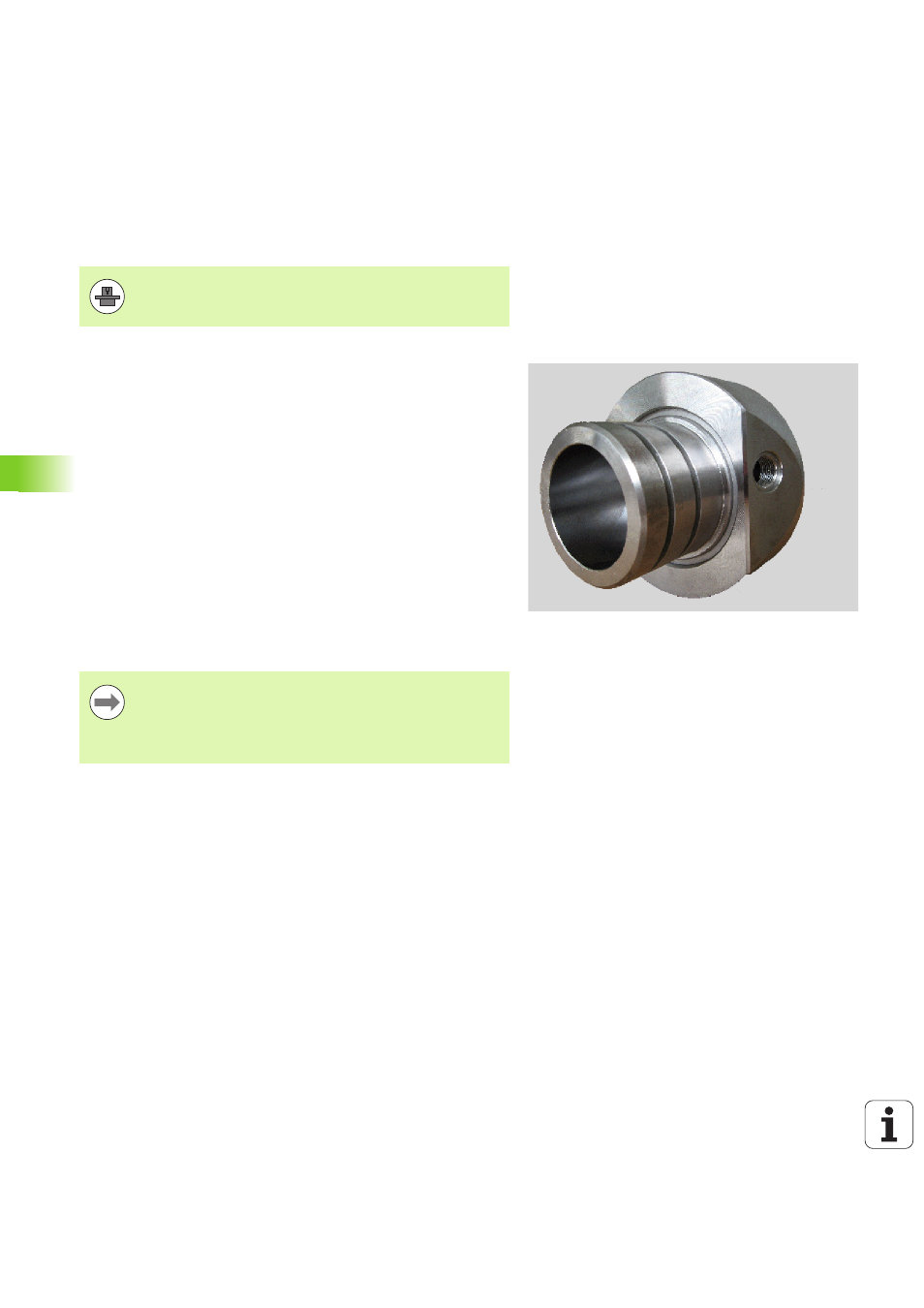

Die B-Achse ermöglicht Bohr- und Fräsbearbeitungen auf schräg im
Raum liegenden Ebenen. Um eine einfache Programmierung zu
gewährleisten, wird das Koordinatensystem so geschwenkt, dass die
Definition der Bohrmuster und Fräskonturen in der YZ-Ebene erfolgt.
Das Bohren bzw. Fräsen erfolgt dann wieder in der geschwenkten
Ebene (siehe „Bearbeitungsebene schwenken G16” auf Seite 518).
Die Trennung von Konturbeschreibung und Bearbeitung gilt auch für
Bearbeitungen auf geschwenkten Ebenen. Eine Konturnachführung
wird nicht durchgeführt.
Konturen auf geschwenkten Ebenen werden mit der
Abschnittskennung MANTEL_Y gekennzeichnet (siehe „Abschnitt
MANTEL_Y” auf Seite 50).
Die Steuerung unterstützt die NC-Programmerstellung mit der B-
Achse in DIN PLUS und smart.Turn.
Die grafische Simulation zeigt die Bearbeitung auf geschwenkten
Ebenen in den bekannten Dreh- und Stirnfenstern und zusätzlich in der
„Seitenansicht (YZ)“ an.
Ihr Maschinenhersteller legt den Funktionsumfang und
das Verhalten der B-Achse fest. Maschinenhandbuch
beachten!
Wenn Sie ein Werkzeug mit abgewinkeltem
Werkzeughalter verwenden, können Sie die geschwenkte
Bearbeitungsebene auch ohne B-Achse nutzen. Den
Winkel für den Werkzeughalter definieren Sie als
Kröpfungswinkel RW in der Werkzeugbeschreibung.
