228 DIN-Programmierung
4.7
Stir
n-/Rüc
kseit
enk
ont
ur
en
4.7 Stirn-/Rückseitenkonturen

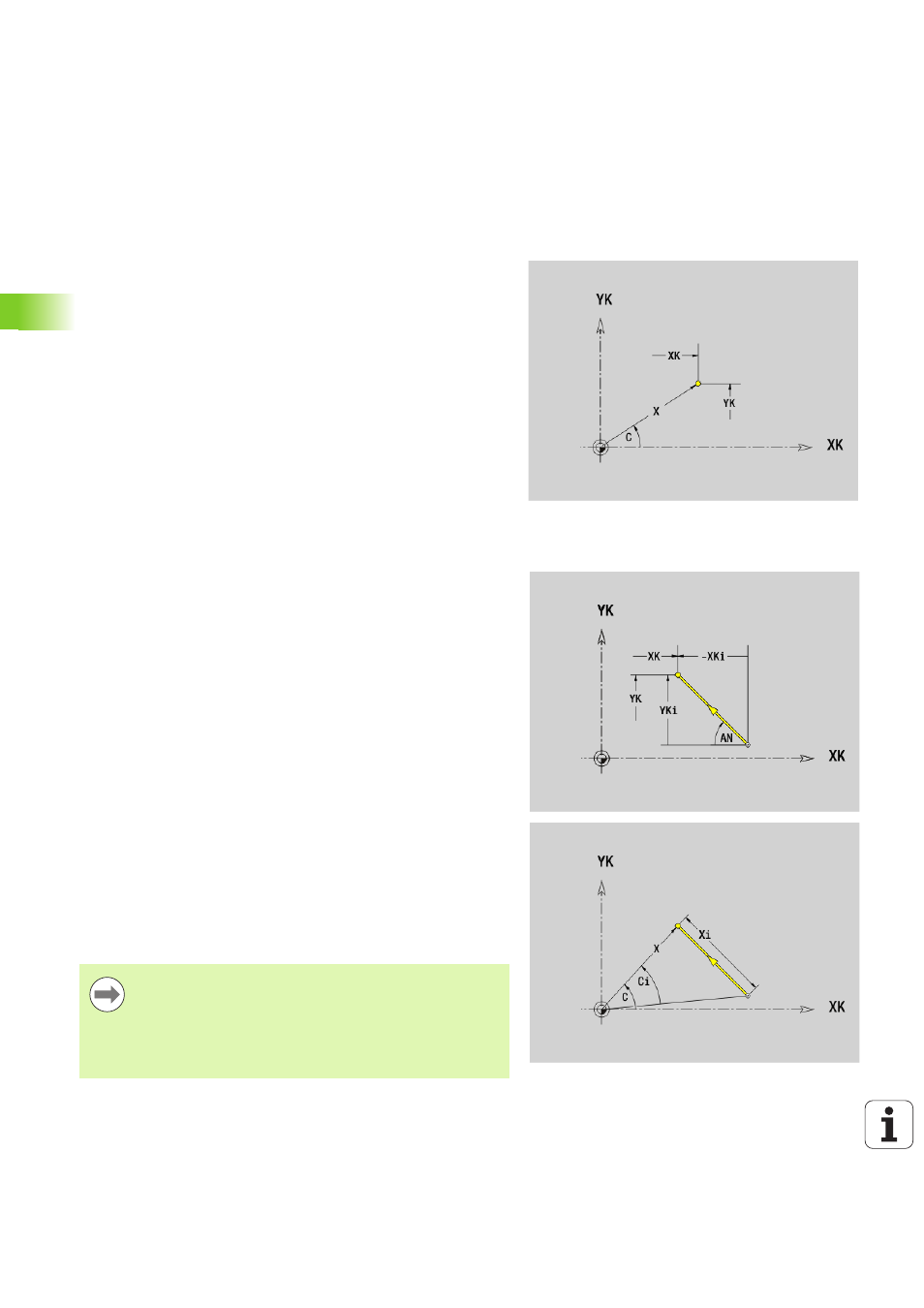

Startpunkt Stirn-/Rückseitenkontur G100-Geo
G100 definiert den Anfangspunkt einer Stirn- oder Rückseitenkontur.
Strecke Stirn-/Rückseitenkontur G101-Geo
G101 definiert eine Strecke in einer Stirn- oder Rückseitenkontur.
Parameter
X Anfangspunkt in Polarkoordinaten (Durchmessermaß)
C Anfangspunkt in Polarkoordinaten (Winkelmaß)
XK Anfangspunkt in kartesischen Koordinaten
YK Anfangspunkt in kartesischen Koordinaten
Parameter
X Endpunkt in Polarkoordinaten (Durchmessermaß)
C Endpunkt in Polarkoordinaten (Winkelmaß)
XK Endpunkt in kartesischen Koordinaten
YK Endpunkt in kartesischen Koordinaten
AN Winkel zur positiven XK-Achse
Q
Schnittpunkt. Endpunkt, wenn die Strecke einen Kreisbogen
schneidet (default: 0):
 0: naher Schnittpunkt
 1: entfernter Schnittpunkt
BR Fase/Verrundung. Definiert den Übergang zum nächsten
Konturelement. Programmieren Sie den theoretischen
Endpunkt, wenn Sie eine Fase/Verrundung angeben.
 Keine Eingabe: tangentialer Übergang
 BR=0: nicht tangentialer Übergang
 BR>0: Radius der Rundung
 BR<0: Breite der Fase
AR Winkel zur positiven XK-Achse (AR entspricht AN)
R
Länge (Polarradius; Bezug: letzter Konturpunkt)
Programmierung
 X, XK, YX: absolut, inkremental, selbsthaltend oder „?“
 C: absolut, inkremental oder selbsthaltend
 ARi: Winkel zum vorherigen Element
 ANi: Winkel zum nachfolgenden Element
