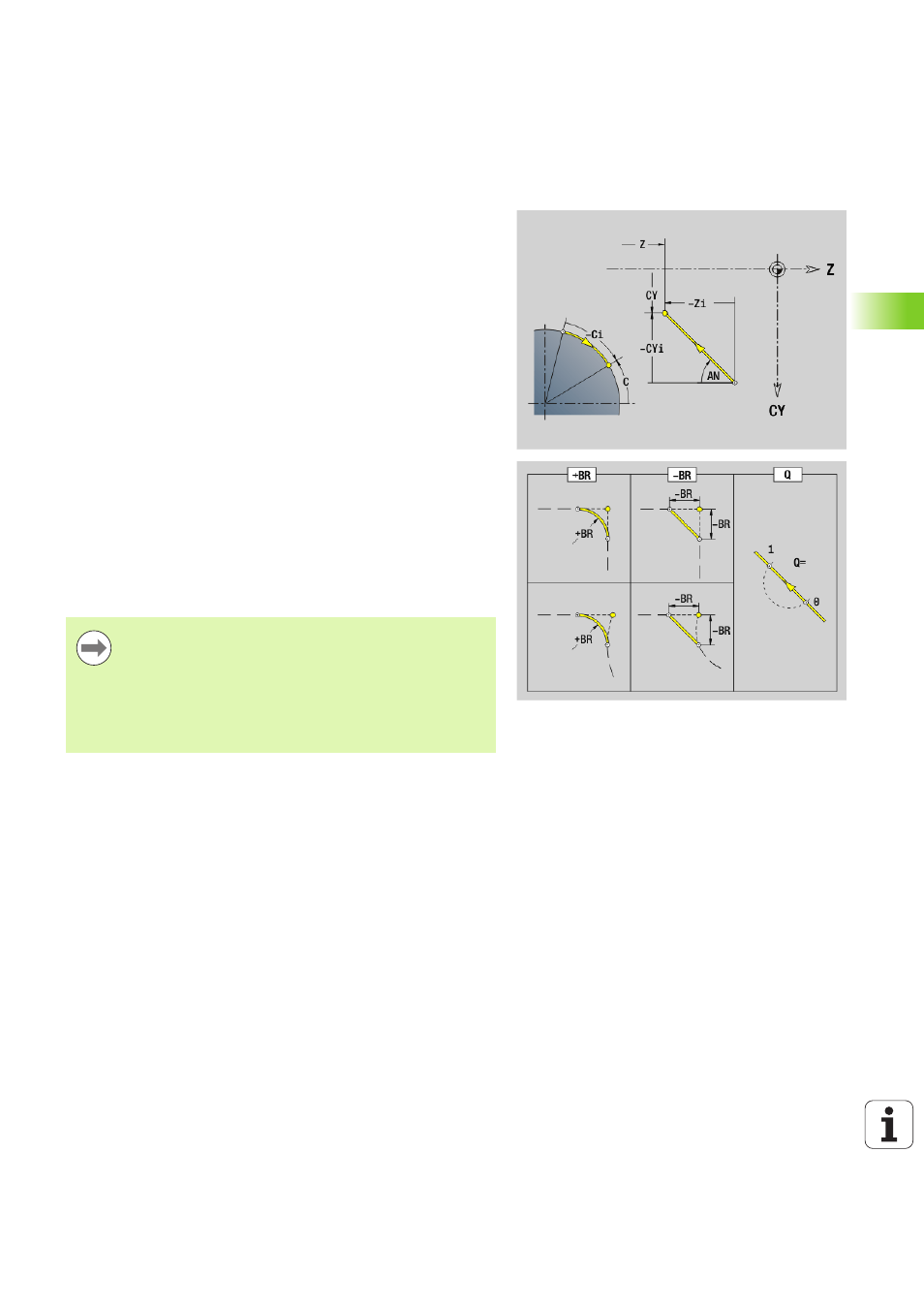

Strecke Mantelflächenkontur G111-Geo
G111 definiert eine Strecke in einer Mantelflächenkontur.
Parameter
Z
Endpunkt
C
Endpunkt (Endwinkel bzw. Polarwinkel)
CY
Endpunkt als „Streckenmaß"; Bezug: Mantelabwicklung bei
„Referenzdurchmesser"
AN
Winkel zur Z-Achse
Q
Schnittpunkt. Endpunkt, wenn die Strecke eine Gerade
schneidet (default: 0):
Q=0: naher Schnittpunkt
Q=1: entfernter Schnittpunkt
BR
Fase/Verrundung. Definiert den Übergang zum nächsten
Konturelement. Programmieren Sie den theoretischen
Endpunkt, wenn Sie eine Fase/Verrundung angeben.
Keine Eingabe: tangentialer Übergang
BR=0: nicht tangentialer Übergang
BR>0: Radius der Rundung
BR<0: Breite der Fase
PZ
Endpunkt (Polarradius)
AR
Winkel zur Z-Achse (AR entspricht AN)
R
Länge (Polarradius; Bezug letzter Konturpunkt)
Programmierung
Z, CY:
absolut, inkremental, selbsthaltend oder „?“
C:
absolut, inkremental oder selbsthaltend
ARi:
Winkel zum vorherigen Element
ANi:
Winkel zum nachfolgenden Element
Entweder Z, C oder Z, CY programmieren
