178 smart.Turn-Units für die Y-Achse
3.3 Units - F
räsen Y
-A
chse

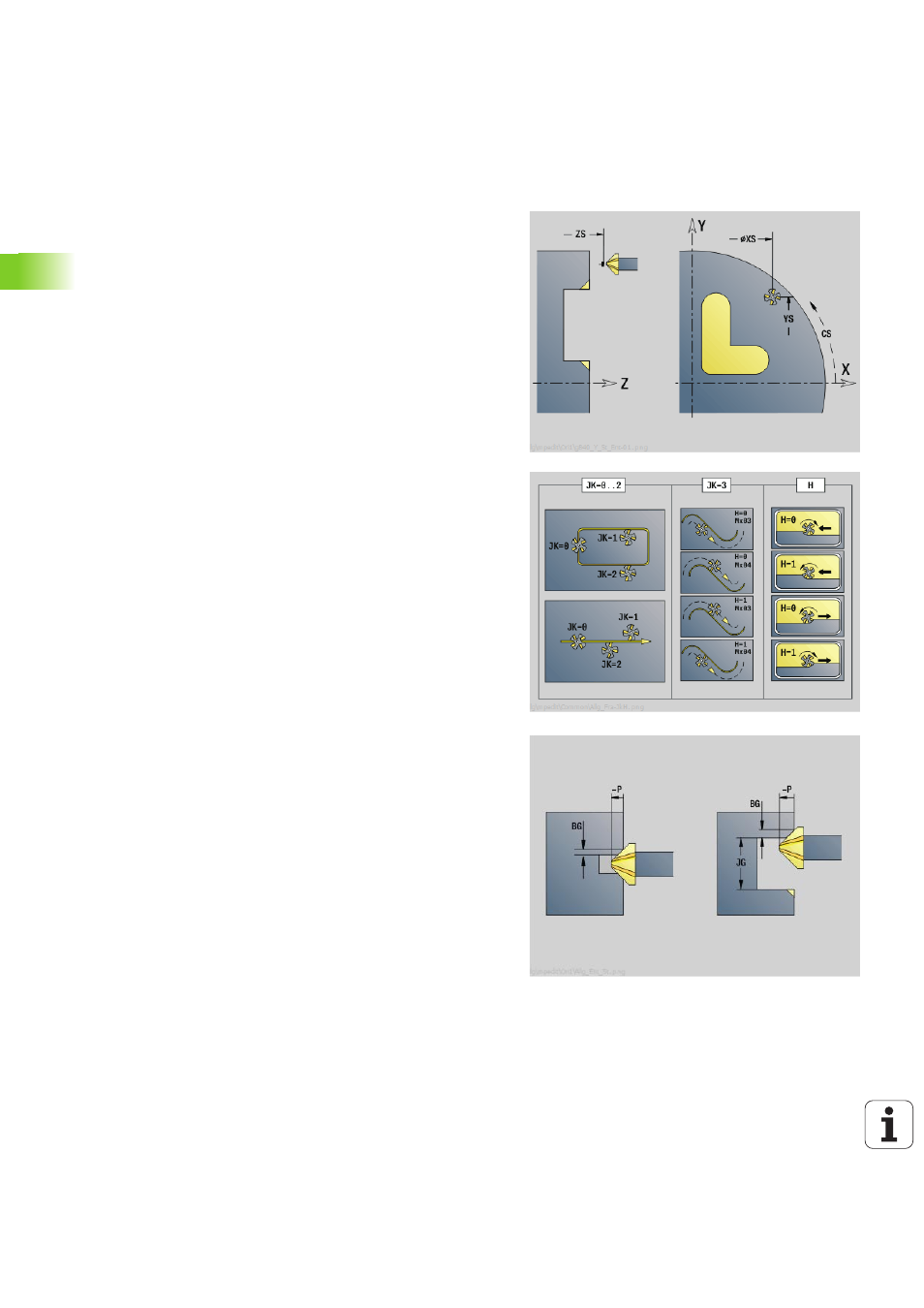

Unit „Entgraten XY-Ebene“
Die Unit entgratet die mit ICP definierte Kontur auf der XY-Ebene.
Unitname: G840_ENT_Y_STIRN / Zyklus: G840 (siehe Seite 362)
Zugriff zur Technologie-Datenbank:
 Bearbeitungsart: Entgraten
 beeinflusste Parameter: F, S
Parameter Formular Kontur
FK
siehe Seite 60
NS Startsatznummer Kontur
NE Endsatznummer Kontur
Z1 Fräsoberkante
Parameter Formular Zyklus
JK
Fräsort
 JK=0: auf der Kontur
 JK=1, geschlossene Kontur: innerhalb der Kontur
 JK=1, offene Kontur: links von der Kontur
 JK=2, geschlossene Kontur: außerhalb der Kontur
 JK=2, offene Kontur: rechts von der Kontur
 JK=3: abhängig von H und MD
H Fräslaufrichtung
 0: Gegenlauf
 1: Gleichlauf
BG Fasenbreite
JG Vorbearbeitungsdurchmesser
P Eintauchtiefe (wird negativ angegeben)
I Aufmaß konturparallel
R Einfahrradius
FZ Zustellvorschub
E Reduzierter Vorschub
RB Rückzugsebene
Weitere Formulare: siehe Seite 58
