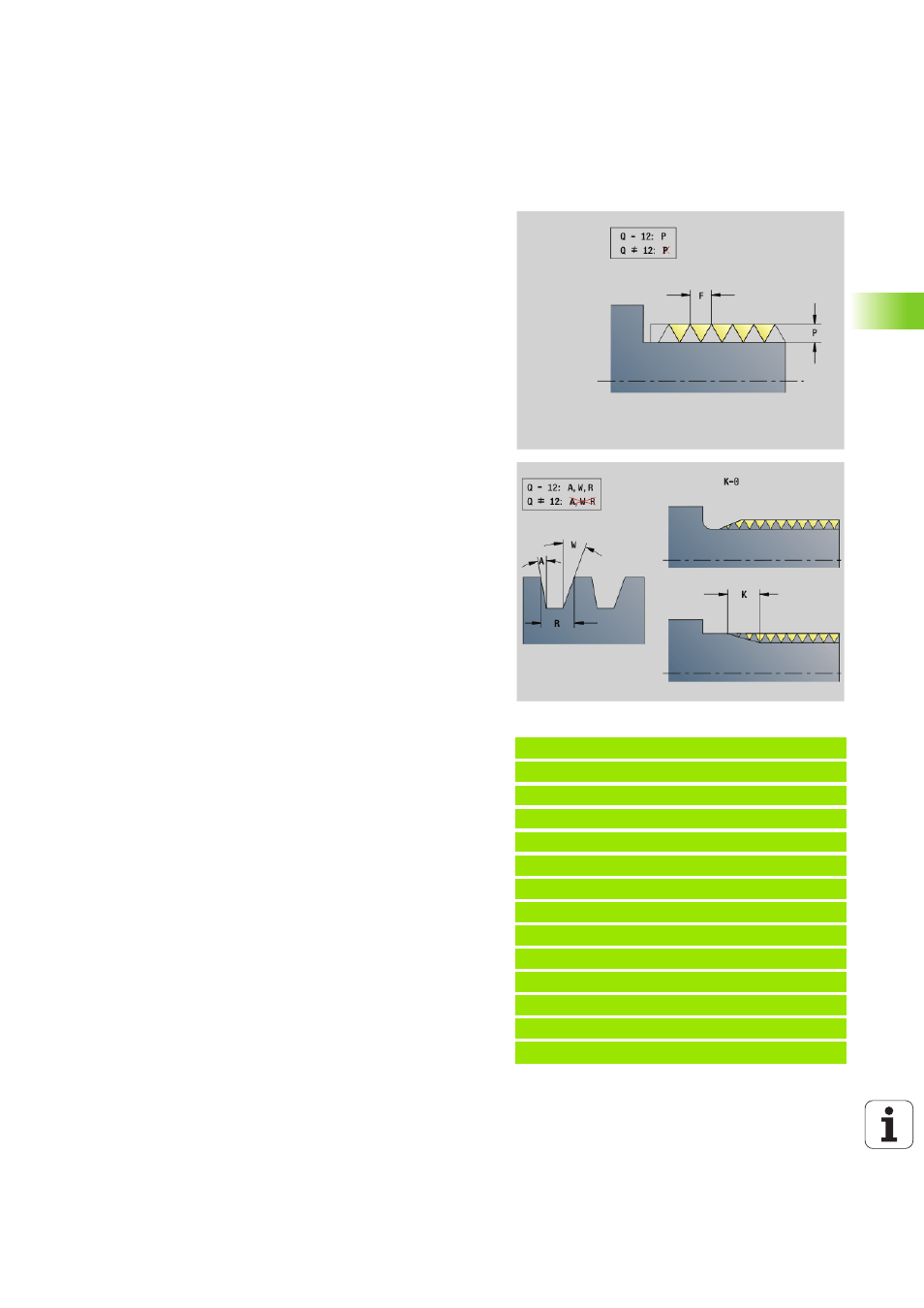

Gewinde (Allgemein) G37–Geo
G37 definiert die aufgeführten Gewindearten. Mehrgängige Gewinde,
sowie verkettete Gewinde sind möglich. Sie verketten Gewinde durch
Programmierung mehrerer G01/G37-Sätze nacheinander.
Beispiel: G37
. . .
FERTIGTEIL
N1 G0 X0 Z0
N2 G1 X20 BR-2
N3 G1 Z-30
N4 G37 Q2 [metrisch ISO]
N5 G25 H7 I1.7 K7
N6 G1 X30 BR-1.5
N7 G1 Z-40
N8 G37 F1.5 [metrisch ISO Feingewinde]
N9 G25 H7 FP1.5
N10 G1 X40
N11 G1 Z-60
. . .
Parameter
Q
Gewindeart (default: 1)
1: Metrisches ISO Feingewinde (DIN 13 Teil 2, Reihe 1)
2: Metrisches ISO Gewinde (DIN 13 Teil 1, Reihe 1)
3: Metrisches ISO Kegelgewinde (DIN 158)
4: Metrisches ISO Kegelfeingewinde (DIN 158)
5: Metrisches ISO Trapezgewinde (DIN 103 Teil 2, Reihe 1)
6: Flaches metr. Trapezgewinde (DIN 380 Teil 2, Reihe 1)
7: Metrisches Sägengewinde (DIN 513 Teil 2, Reihe 1)
8: Zylindrisches Rundgewinde (DIN 405 Teil 1, Reihe 1)
9: Zylindrisches Whitworth-Gewinde (DIN 11)
10: Kegelförmiges Whitworth-Gewinde (DIN 2999)
11: Whitworth-Rohrgewinde (DIN 259)
12: Ungenormtes Gewinde
13: UNC US-Grobgewinde
14: UNF US-Feingewinde
15: UNEF US-Extrafeingewinde
16: NPT US-kegliges Rohrgewinde
17: NPTF US-kegliges Dryseal Rohrgewinde
18: NPSC US-zylindrisches Rohrgewinde mit Schmiermittel
19: NPFS US-zylindrisches Rohrgewinde ohne Schmiermittel
F
Gewindesteigung
bei Q=1, 3..7, 12 erforderlich
bei anderen Gewindearten wird F aufgrund des
Durchmessers ermittelt, wenn es nicht programmiert ist
P
Gewindetiefe – nur bei Q=12 angeben
K
Auslauflänge bei Gewinden ohne Gewindefreistich (default: 0)
D
Referenzpunkt (default: 0)
0: Gewindeauslauf am Ende des Bezugselements
1: Gewindeauslauf am Anfang des Bezugselements
H
Anzahl der Gewindegänge (default: 1)
A
Flankenwinkel links – nur bei Q=12 angeben
W Flankenwinkel rechts – nur bei Q=12 angeben
R
Gewindebreite – nur bei Q=12 angeben
E
Variable Steigung (default: 0)
Vergrößert/verkleinert die Steigung pro Umdrehung um E.
V
Gewinderichtung
0: Rechtsgewinde
1: Linksgewinde
