504 DIN-Programmierung für die Y-Achse
6.2
K
o
nt
ur
en
der
XY
-Ebene

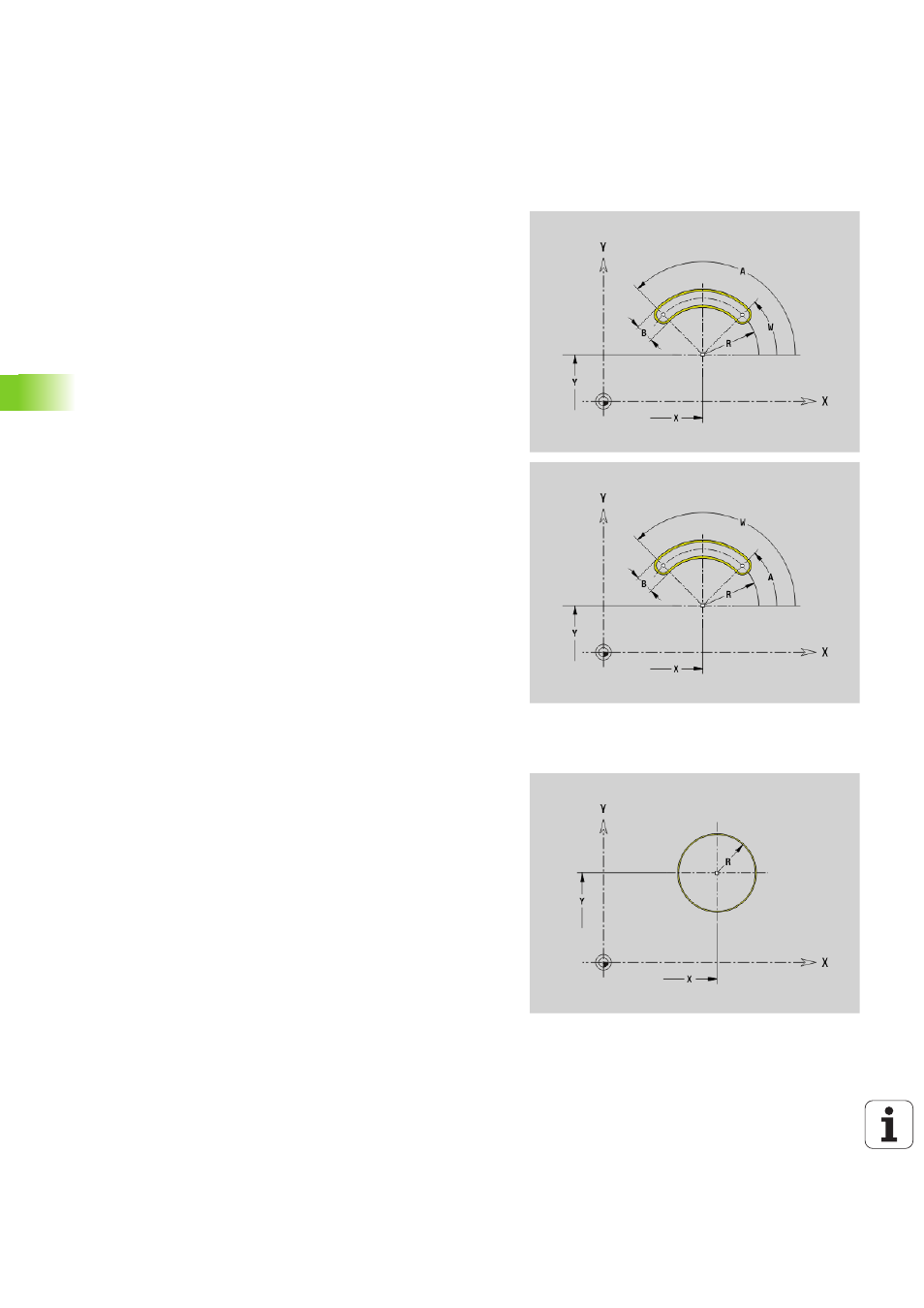

Zirkulare Nut XY-Ebene G372/G373-Geo
G372/G373 definiert eine zirkulare Nut in der XY-Ebene.
 G372: zirkulare Nut im Uhrzeigersinn
 G373: zirkulare Nut im Gegen-Uhrzeigersinn
Vollkreis XY-Ebene G374-Geo
G374 definiert einen Vollkreis in der XY-Ebene.
Parameter
X Krümmungsmittelpunkt der Nut (Radiusmaß)
Y Krümmungsmittelpunkt der Nut
R Krümmungsradius (Bezug: Mittelpunktbahn der Nut)
A Anfangswinkel (Bezug: positive X-Achse; default: 0°)
W Endwinkel (Bezug: positive X-Achse; default: 0°)
B Nutbreite
P Tiefe/Höhe (default: „P“ aus G308)
 P<0: Tasche
 P>0: Insel
I Begrenzungsdurchmesser (zur Schnittbegrenzung)
 keine Eingabe: „X“ aus Abschnittskennung
 „I“ überschreibt „X“ aus Abschnittskennung
Parameter
X Kreismittelpunkt (Radiusmaß)
Y Kreismittelpunkt
R Radius des Kreises
P Tiefe/Höhe (default: „P“ aus G308)
 P<0: Tasche
 P>0: Insel
I Begrenzungsdurchmesser (zur Schnittbegrenzung)
 keine Eingabe: „X“ aus Abschnittskennung
 „I“ überschreibt „X“ aus Abschnittskennung
