Bohrzyklen
Muster linear Stirn G743

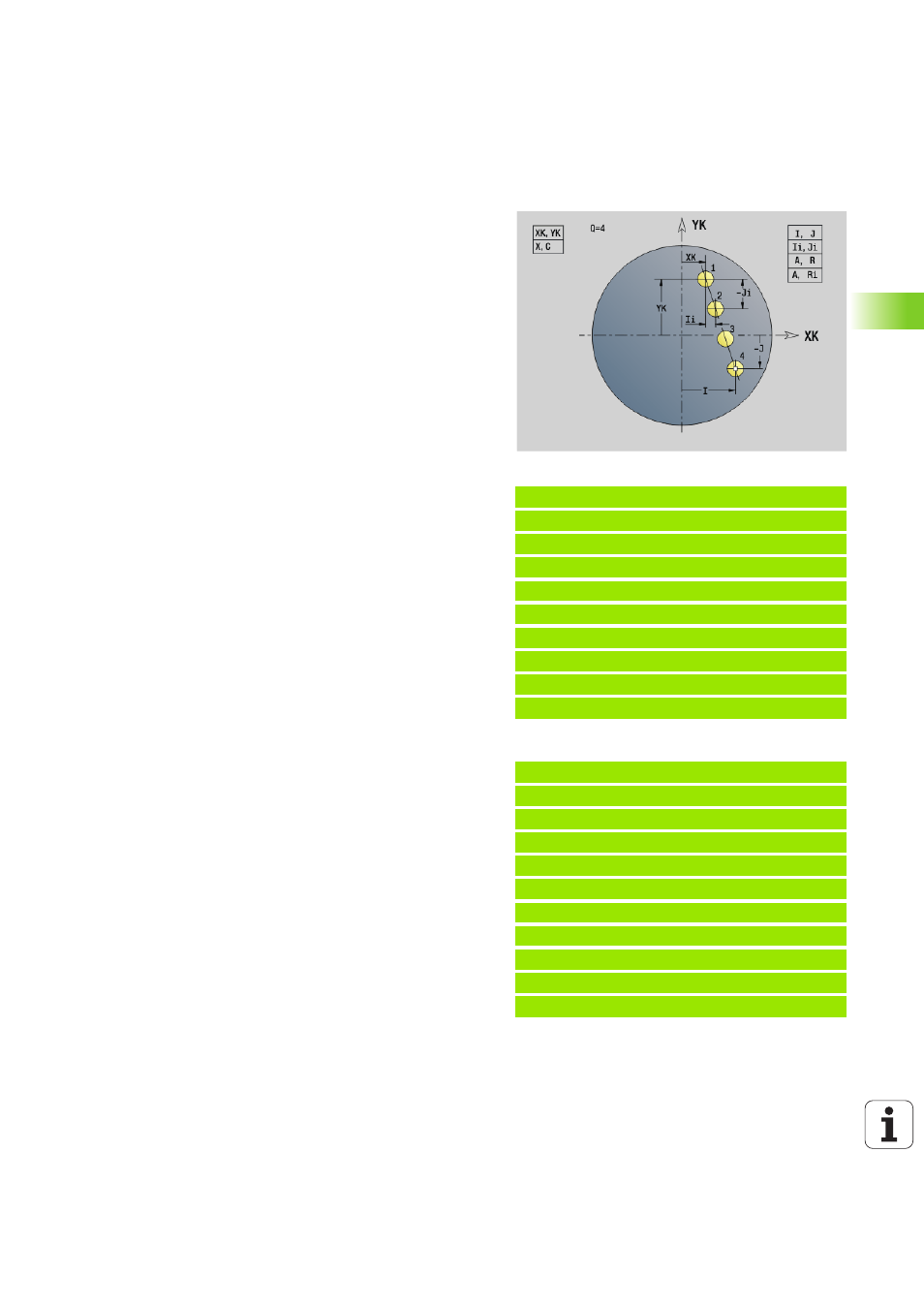

G743 erstellt ein lineares Bohr- oder Fräsmuster mit gleichmäßigen
Abständen auf der Stirnfläche.
Geben Sie Endpunkt ZE nicht an, wird der Bohr-/Fräszyklus des
nächsten NC-Satzes herangezogen. Mit diesem Prinzip kombinieren
Sie die Musterbeschreibung mit
 Bohrzyklen (G71, G74, G36)
 dem Fräszyklus lineare Nut (G791)
 dem Konturfräszyklus mit „freier Kontur“ (G793)
Parameterkombinationen zur Definition des Anfangspunktes bzw.
der Muster-Positionen:
 Anfangspunkt Muster:
 XK, YK
 X, C
 Muster-Positionen:
 I, J und Q
 Ii, Ji und Q
 R, A und Q
 Ri, Ai und Q
Beispiel: G743
%743.nc
[G743]
N1 T7 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X100 Z2
N5 G743 XK20 YK5 A45 Ri30 Q2
N6 G791 X50 C0 ZS0 ZE-5 P2 F0.15
N7 M15
ENDE
Beispiel: Befehlsfolgen
[ einfaches Bohrmuster ]
N.. G743 XK.. YK.. ZS.. ZE.. I.. J.. Q..
. . .
[ Bohrmuster mit Tieflochbohren ]
N.. G743 XK.. YK.. ZS.. I.. J.. Q..
N.. G74 ZE.. P.. I..
. . .
[ Fräsmuster mit linearer Nut ]
N.. G743 XK.. YK.. ZS.. I.. J.. Q..
N.. G791 K.. A.. Z..
. . .
Parameter
XK Anfangspunkt Muster in kartesischen Koordinaten
YK Anfangspunkt Muster in kartesischen Koordinaten
ZS Anfangspunkt Bohr-/Fräsbearbeitung
ZE Endpunkt Bohr-/Fräsbearbeitung
X Durchmesser (Anfangspunkt Muster in Polarkoordinaten)
C Winkel (Anfangspunkt Muster in Polarkoordinaten)
A Musterwinkel
I Endpunkt Muster (kartesisch)
Ii (Endpunkt) Musterabstand (kartesisch)
J Endpunkt Muster (kartesisch)
Ji (Endpunkt) Musterabstand (kartesisch)
R Länge (Abstand erste – letzte Position)
Ri Länge (Abstand zur nächsten Position)
Q Anzahl Bohrungen/Figuren (default: 1)
