340 DIN-Programmierung
4.24
Stir
n-/Rüc
kseit
enbearbeit
ung

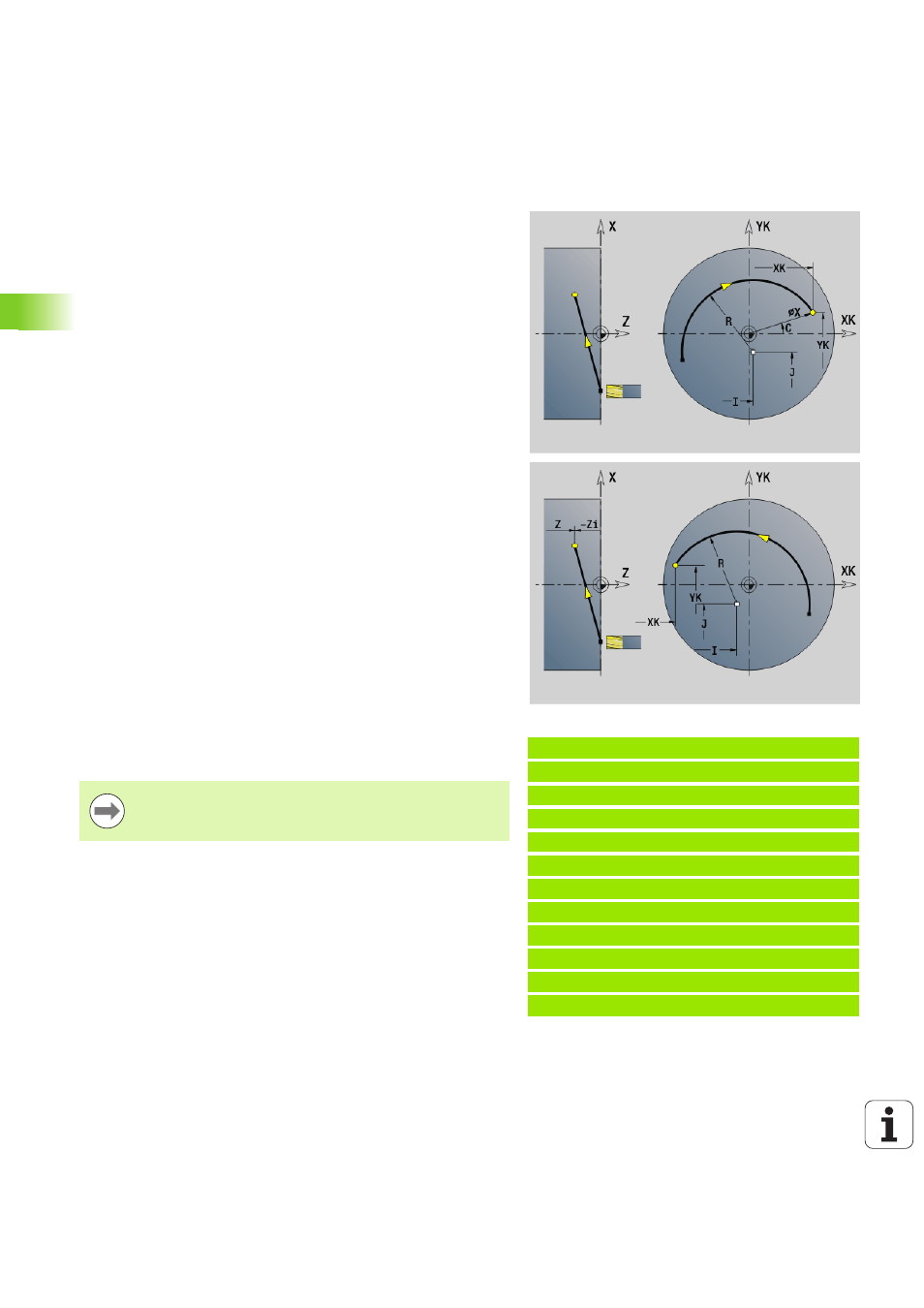

Kreisbogen Stirn-/Rückseite G102/G103
G102/G103 verfährt zirkular im Vorschub zum „Endpunkt". Die
Drehrichtung entnehmen Sie dem Hilfebild.
Beispiel: G102, G103
. . .
N1 T7 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X100 Z2
N6 G100 XK20 YK5
N7 G101 XK50
N8 G103 XK5 YK50 R50 [Kreisbogen]
N9 G101 XK5 YK20
N10 G102 XK20 YK5 R20
N12 M15
. . .
Parameter
X Endpunkt (Durchmessermaß)
C Endwinkel – Winkelrichtung: siehe Hilfebild
XK Endpunkt (kartesisch)
YK Endpunkt (kartesisch)
R Radius
I Mittelpunkt (kartesisch)
J Mittelpunkt (kartesisch)
K Mittelpunkt bei H=2, 3 (Z-Richtung)
Z Endpunkt (default: aktuelle Z-Position)
H Kreisebene (Bearbeitungsebene) – (default: 0)
 H=0, 1: Bearbeitung in XY-Ebene (Stirnfläche)
 H=2: Bearbeitung in YZ-Ebene
 H=3: Bearbeitung in XZ-Ebene
Parameter für Geometriebeschreibung (G80)
AN Winkel zur positiven XK-Achse
BR Fase/Verrundung. Definiert den Übergang zum nächsten
Konturelement. Programmieren Sie den theoretischen
Endpunkt, wenn Sie eine Fase/Verrundung angeben.
 Keine Eingabe: tangentialer Übergang
 BR=0: nicht tangentialer Übergang
 BR>0: Radius der Rundung
 BR<0: Breite der Fase
Q Schnittpunkt. Endpunkt, wenn die Strecke einen Kreisbogen
schneidet (default: 0):
 Q=0: naher Schnittpunkt
 Q=1: entfernter Schnittpunkt
Die Parameter AN, BR und Q dürfen nur in einer
Geometriebeschreibung verwendet werden, die mit G80
abgeschlossen und für einen Zyklus verwendet wird.
