HEIDENHAIN MANUALplus 620, CNC PILOT 640 339
4.24
Stir
n-/Rüc
kseit
enbearbeit
ung

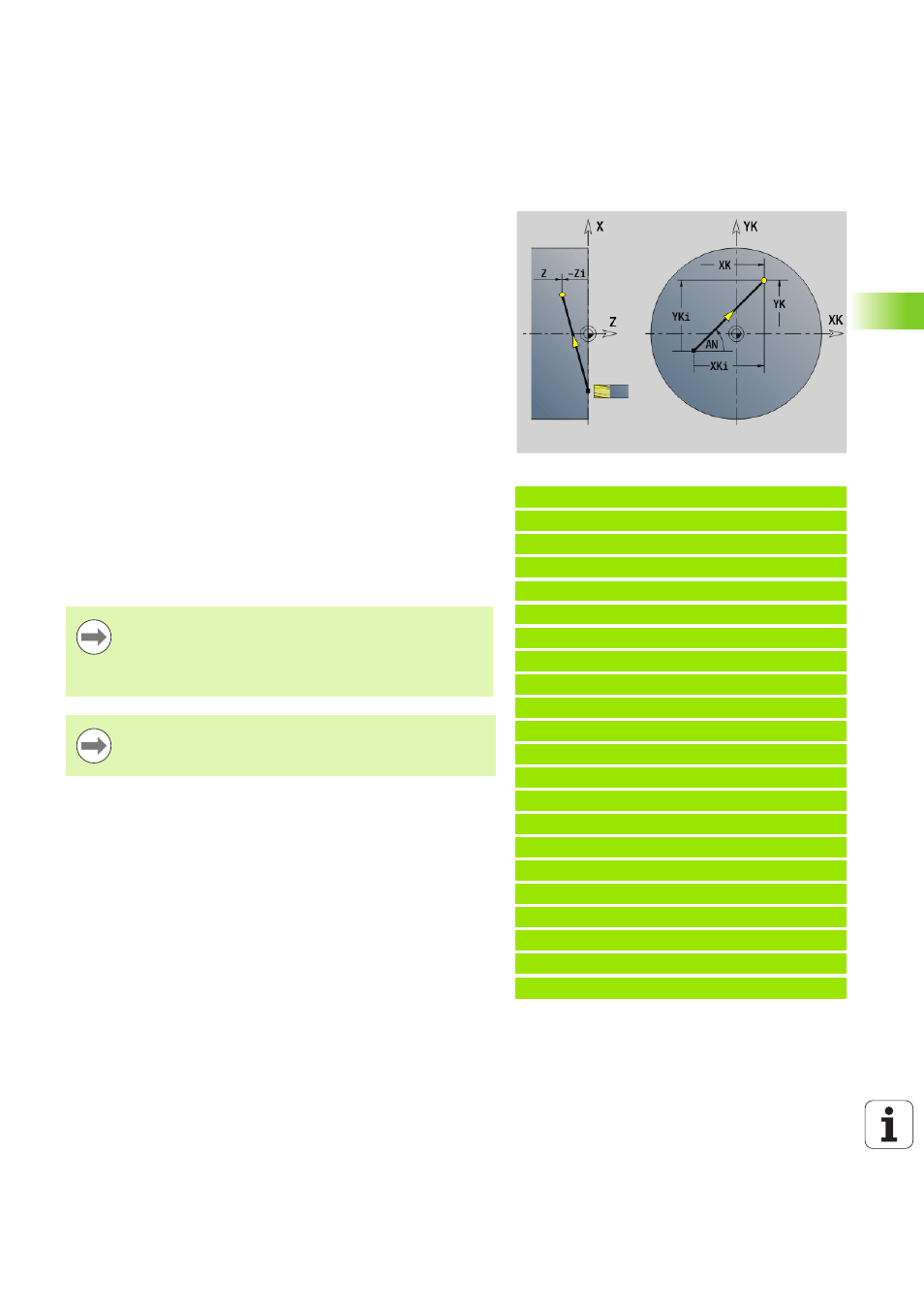

Linear Stirn-/Rückseite G101
G101 verfährt linear im Vorschub zum „Endpunkt".
Beispiel: G101
. . .
N1 T70 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X110 Z2
N5 G100 XK50 YK0
N6 G1 Z-5
N7 G42 Q1
N8 G101 XK40 [Linearweg Stirnseite]
N9 G101 YK30
N10 G103 XK30 YK40 R10
N11 G101 XK-30
N12 G103 XK-40 YK30 R10
N13 G101 YK-30
N14 G103 XK-30 YK-40 R10
N15 G101 XK30
N16 G103 XK40 YK-30 R10
N17 G101 YK0
N18 G100 XK110 G40
N19 G0 X120 Z50
N20 M15
. . .
Parameter
X Endpunkt (Durchmessermaß)
C Endwinkel – Winkelrichtung: siehe Hilfebild
XK Endpunkt (kartesisch)
YK Endpunkt (kartesisch)
Z Endpunkt (default: aktuelle Z-Position)
Parameter für Geometriebeschreibung (G80)
AN Winkel zur positiven XK-Achse
BR Fase/Verrundung. Definiert den Übergang zum nächsten
Konturelement. Programmieren Sie den theoretischen
Endpunkt, wenn Sie eine Fase/Verrundung angeben.
 Keine Eingabe: tangentialer Übergang
 BR=0: nicht tangentialer Übergang
 BR>0: Radius der Rundung
 BR<0: Breite der Fase
Q Schnittpunkt. Endpunkt, wenn die Strecke einen Kreisbogen
schneidet (default: 0):
 Q=0: naher Schnittpunkt
 Q=1: entfernter Schnittpunkt
Programmierung:
 X, C, XK, YK, Z : absolut, inkremental oder
selbsthaltend
 Entweder X–C oder XK–YK programmieren
Die Parameter AN, BR und Q dürfen nur in einer
Geometriebeschreibung verwendet werden, die mit G80
abgeschlossen und für einen Zyklus verwendet wird.
