272 DIN-Programmierung
4.1
7
K
ont
urbez
o
g
ene
Dr
ehzyklen
Die Steuerung erkennt anhand der Werkzeugdefinition, ob eine
Außen- oder Innenbearbeitung vorliegt.
Parameter

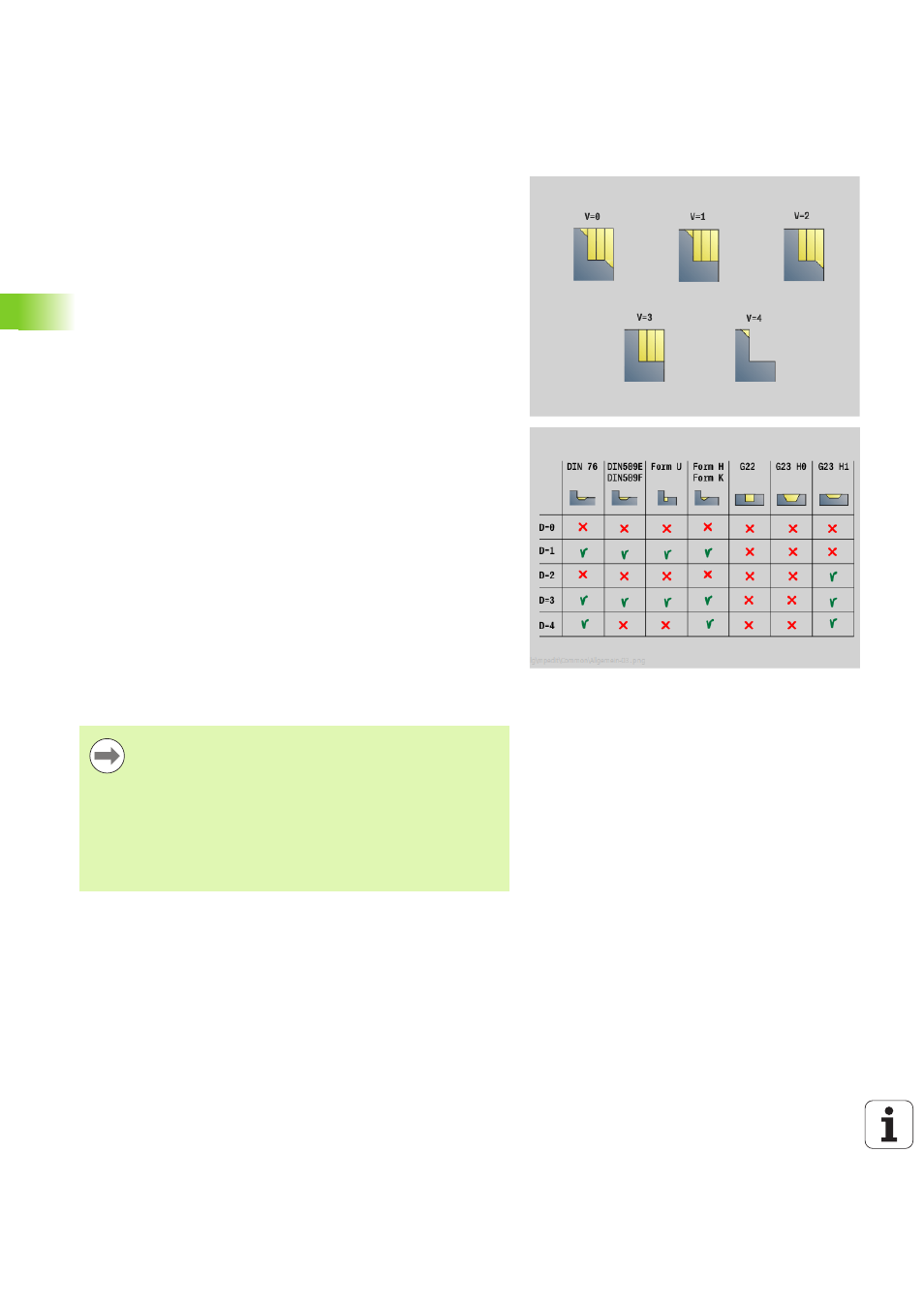

V Kennung Anfang/Ende (default: 0). Eine Fase/Verrundung
wird bearbeitet:
 0: am Anfang und am Ende
 1: am Anfang
 2: am Ende
 3: keine Bearbeitung
 4: Fase/Verrundung wird bearbeitet – nicht das
Grundelement (Voraussetzung: Konturabschnitt mit einem
Element)
D Elemente ausblenden (siehe Bild)
U Schnittlinien auf vertikalen Elementen (default:0):
 0: Nein (gleichmäßige Schnittaufteilung)
 1:Ja (ggf. umgleichmäßige Schnittaufteilung)
O Hinterschneidung ausblenden:
 0: Hinterschneidungen werden bearbeitet
 1: Hinterschneidungen werden nicht bearbeitet
B Schlittenvorlauf bei 4-Achs-Bearbeitung (noch nicht
implementiert)
XA, ZA Anfangspunkt Rohteil (nur wirksam, wenn kein Rohteil
programmiert wurde):
 XA, ZA nicht programmiert: Die Rohteilkontur wird aus
Werkzeugposition und ICP-Kontur berechnet.
 XA, ZA programmiert: Definition des Eckpunktes der
Rohteilkontur.
 Die Schneidenradiuskorrektur wird durchgeführt.
 Ein G57-Aufmaß „vergrößert“ die Kontur (auch
Innenkonturen).
 Ein G58-Aufmaß
 >0: „vergrößert“ die Kontur
 <0: wird nicht verrechnet
 G57-/G58-Aufmaße werden nach Zyklusende
gelöscht.
