HEIDENHAIN MANUALplus 620, CNC PILOT 640 93
2.5
Units
–
Bohr
en
C-A
chse

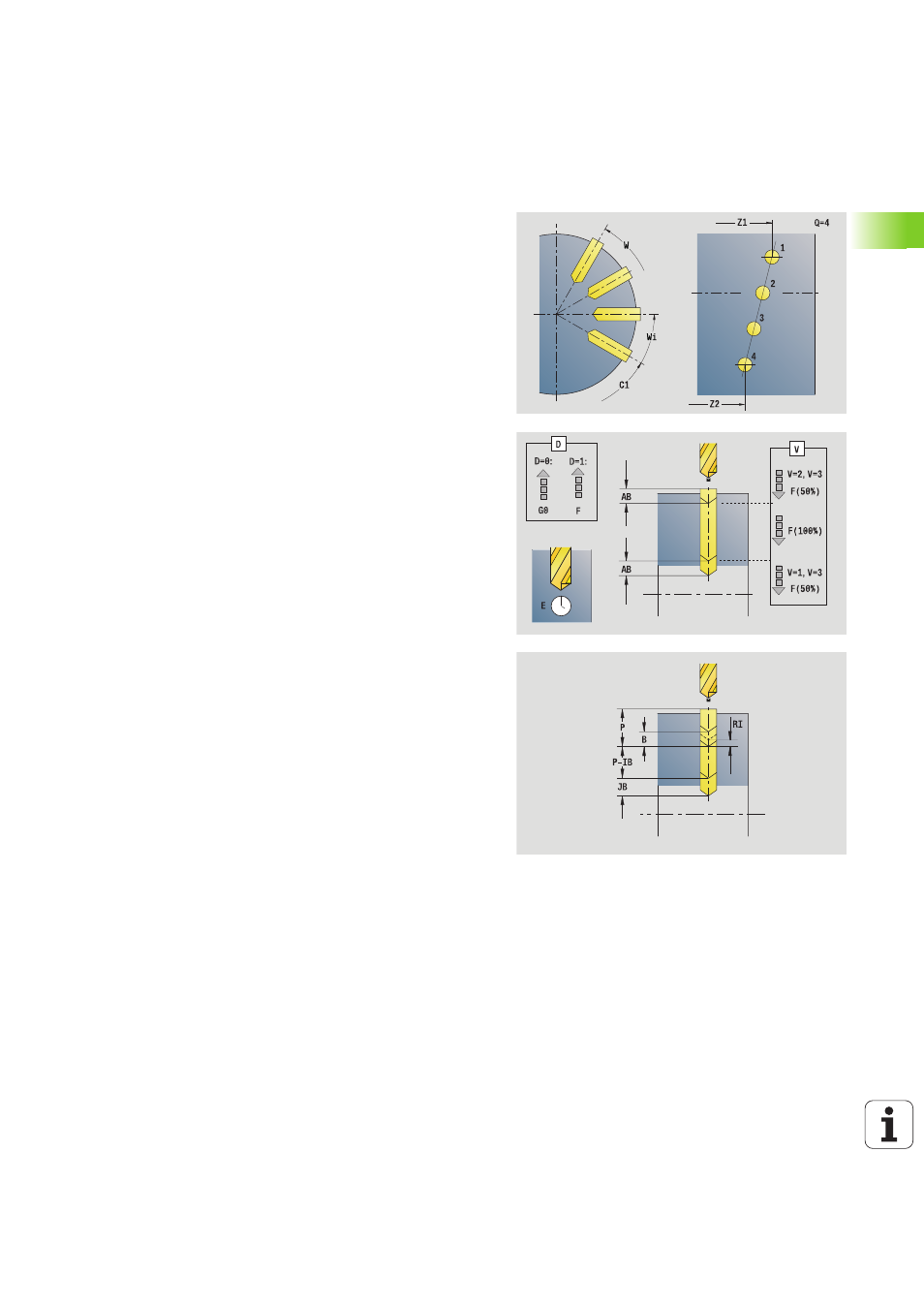

Unit „Bohrmuster linear Mantelfläche“
Die Unit erstellt ein lineares Bohrmuster mit gleichmäßigen
Abständen auf der Mantelfläche.
Unitname: G74_Lin_Mant_C / Zyklus: G74 (siehe Seite 328)
Zugriff zur Technologie-Datenbank:
 Bearbeitungsart: Bohren
 beeinflusste Parameter: F, S
Formular Muster
Q
Anzahl der Bohrungen
Z1, C1 Startpunkt Muster
Wi Winkelinkrement
W Endwinkel
Z2 Endpunkt Muster
Formular Zyklus
X1
Startpunkt Bohrung (Durchmessermaß)
X2 Endpunkt Bohrung (Durchmessermaß)
E Verweilzeit am Bohrungsende (default: 0)
D Rückzug im
 0: Eilgang
 1: Vorschub
V Vorschubreduzierung
 0: ohne Reduzierung
 1: am Ende der Bohrung
 2: am Anfang der Bohrung
 3: am Anfang und Ende der Bohrung
AB An- / Durchbohrlänge (Distanz für Vorschubreduzierung)
P Bohrtiefe
IB Bohrtiefenreduzierwert: Wert, um den die Bohrtiefe nach
jeder Zustellung verkleinert wird.
JB Minimale Bohrtiefe: Falls Sie einen Bohrtiefenreduzierwert
eingegeben haben, wird die Bohrtiefe nur bis auf den in JB
eingegebenen Wert reduziert.
B Rückzugsabstand: Wert, um den das Werkzeug nach
Erreichen der jeweiligen Bohrtiefe zurückgefahren wird.
RI Sicherheitsabstand intern. Abstand zum Wiederanfahren
innerhalb der Bohrung (default: Sicherheitsabstand SCK).
RB Rückzugsebene (default: zur Startposition bzw. auf
Sicherheitsabstand)
