502 DIN-Programmierung für die Y-Achse
6.2
K
o
nt
ur
en
der
XY
-Ebene

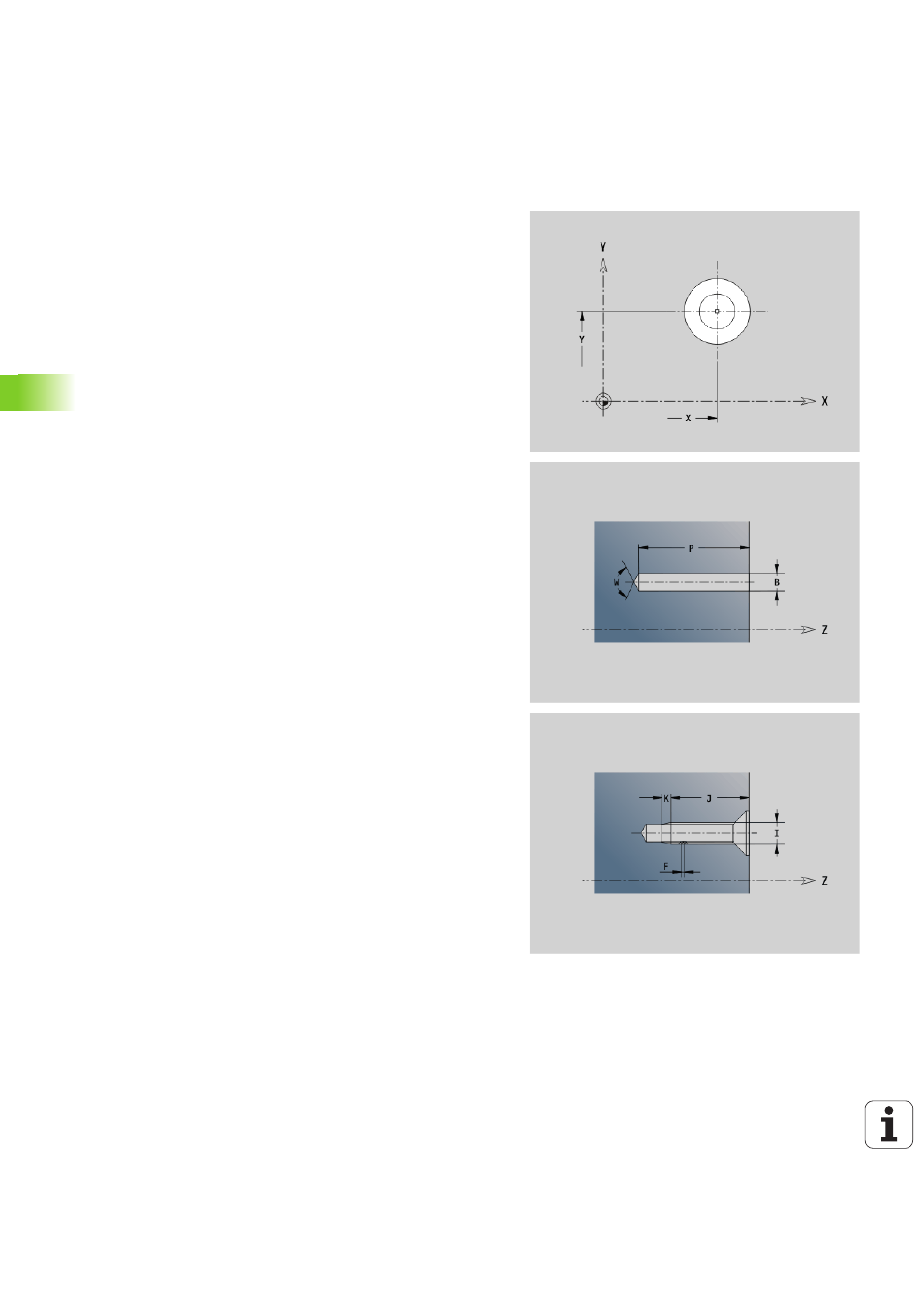

Bohrung XY-Ebene G370-Geo
G370 definiert eine Bohrung mit Senkung und Gewinde in der XY-
Ebene.
Parameter
X Mittelpunkt Bohrung (Radiusmaß)
Y Mittelpunkt Bohrung
B Bohrdurchmesser
P Bohrtiefe (ohne Bohrspitze)
W Spitzenwinkel (default: 180°)
R Senkdurchmesser
U Senktiefe
E Senkwinkel
I Gewindedurchmesser
J Gewindetiefe
K Gewindeanschnitt (Auslauflänge)
F Gewindesteigung
V Links- oder Rechtsgewinde (default: 0)
 0: Rechtsgewinde
 1: Linksgewinde
A Winkel zur Z-Achse. Neigung der Bohrung
 Stirnseite (Bereich: –90° < A < 90°; default: 0° )
 Rückseite (Bereich: 90° < A < 270°; default: 180°)
O Zentrierdurchmesser
