Unit „Vorbohren Taschenfräsen ICP Stirnfläche“
Die Unit ermittelt die Vorbohrposition und erstellt die Bohrung. Der
anschließende Fräszyklus erhält die Vorbohrposition über die in NF
abgelegte Referenz. Besteht die Tasche aus mehreren Abschnitten,
erstellt die Unit eine Bohrung für jeden Abschnitt.
Unitname: DRILL_STI_845_C / Zyklen: G845 A1 (siehe Seite 366); G71
(siehe Seite 322)
Zugriff zur Technologie-Datenbank:
 Bearbeitungsart: Bohren
 beeinflusste Parameter: F, S

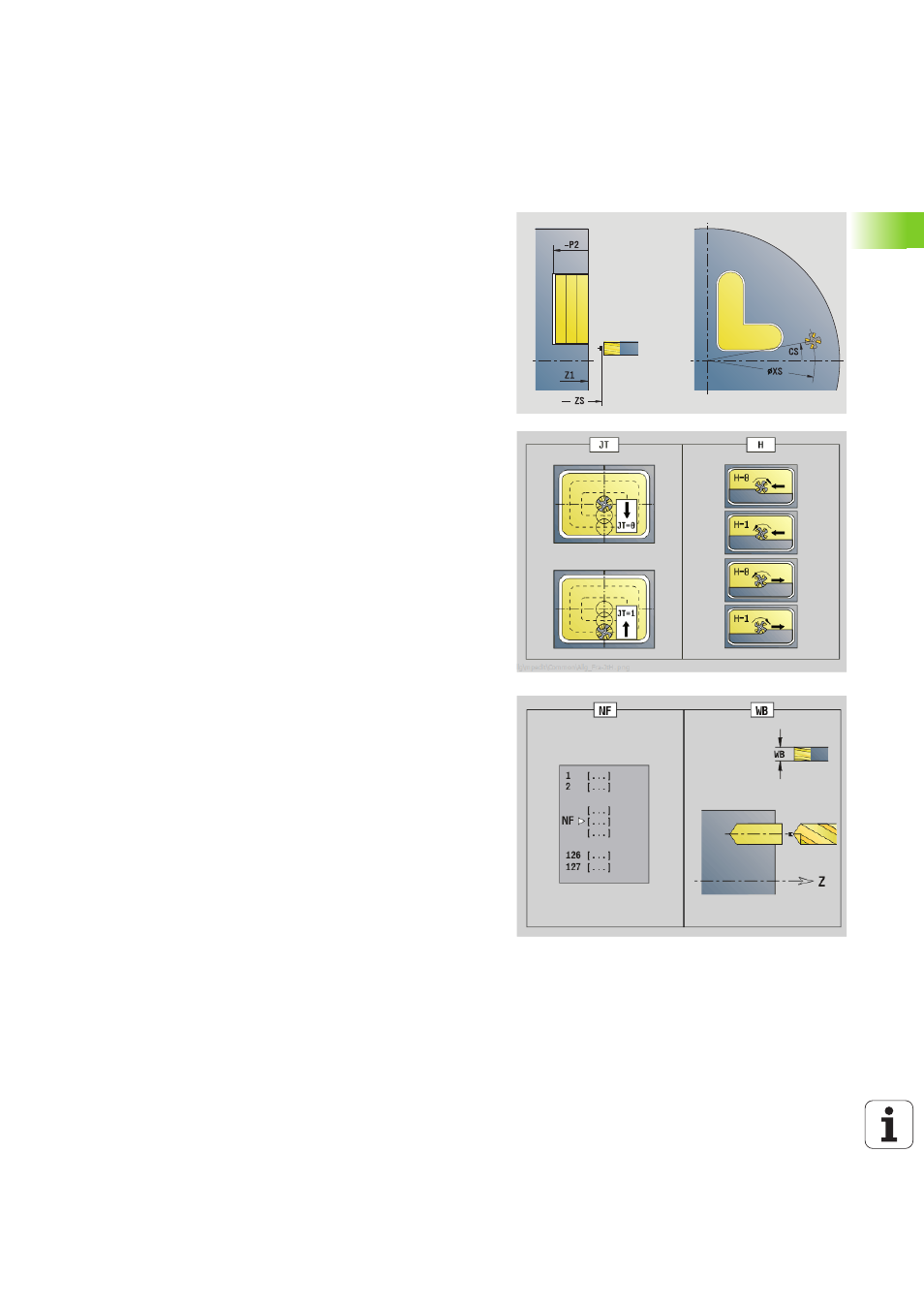

Formular Kontur
FK
siehe Seite 60
NS Startsatznummer Kontur
NE Endsatznummer Kontur
Z1 Fräsoberkante
P2 Konturtiefe
Formular Zyklus
JT
Ablaufrichtung
 0: von innen nach außen
 1: von außen nach innen
H Fräslaufrichtung
 0: Gegenlauf
 1: Gleichlauf
I Aufmaß konturparallel
K Aufmaß in Zustellrichtung
U Überlappungsfaktor (default: 0,5)
WB Fräserdurchmesser
NF Positions-Marke
E Verweilzeit am Bohrungsende (default: 0)
D Rückzug im
 0: Eilgang
 1: Vorschub
V Vorschubreduzierung
 0: ohne Reduzierung
 1: am Ende der Bohrung
 2: am Anfang der Bohrung
 3: am Anfang und Ende der Bohrung
AB An- / Durchbohrlänge (Distanz für Vorschubreduzierung)
RB Rückzugsebene (default: zur Startposition bzw. auf
Sicherheitsabstand)
Weitere Formulare: siehe Seite 58
