536 DIN-Programmierung für die Y-Achse
6.7
Fr
äszyklen
Y-A
chse

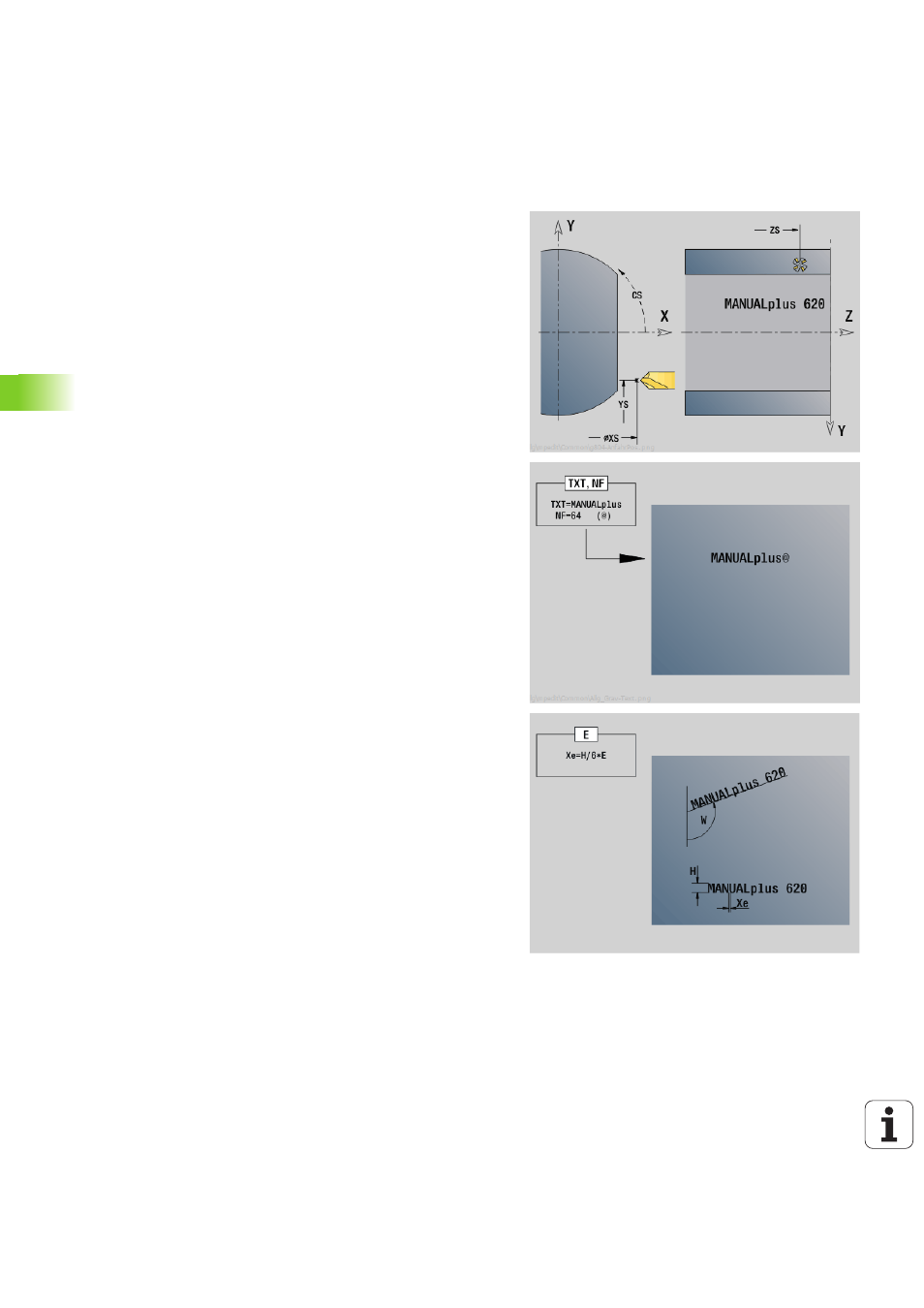

Gravieren YZ-Ebene G804
Die Zyklen gravieren ab der Startposition, bzw. ab der aktuellen
Position, wenn Sie keine Startposition angeben.
Beispiel: Wird ein Schriftzug mit mehreren Aufrufen graviert, geben
Sie beim ersten Aufruf die Startposition vor. Die weiteren Aufrufe
programmieren Sie ohne Startposition.
G804 graviert Zeichenfolgen in linearer Anordnung auf der YZ-Ebene.
Zeichentabelle: siehe Seite 373
Parameter
Y, Z Anfangspunkt
X
Endpunkt (Durchmessermaß). X-Position, auf die zum Fräsen
zugestellt wird.
RB Rückzugsebene. X-Position, auf die zum Positionieren
zurückgezogen wird.
ID Text, der graviert werden soll
NF Zeichen-Nummer. ASCII-Code des zu gravierenden Zeichens
H Schrifthöhe
E Abstandsfaktor (Berechnung: siehe Bild)
E Abstandsfaktor. Der Abstand zwischen den Zeichen wird nach
folgender Formel berechnet: H / 6 * E
F Eintauchvorschubfaktor (Einatuchvorschub = aktueller
Vorschub * F)
