HEIDENHAIN MANUALplus 620, CNC PILOT 640 173
3.3 Units - F
räsen Y
-A
chse
3.3 Units - Fräsen Y-Achse

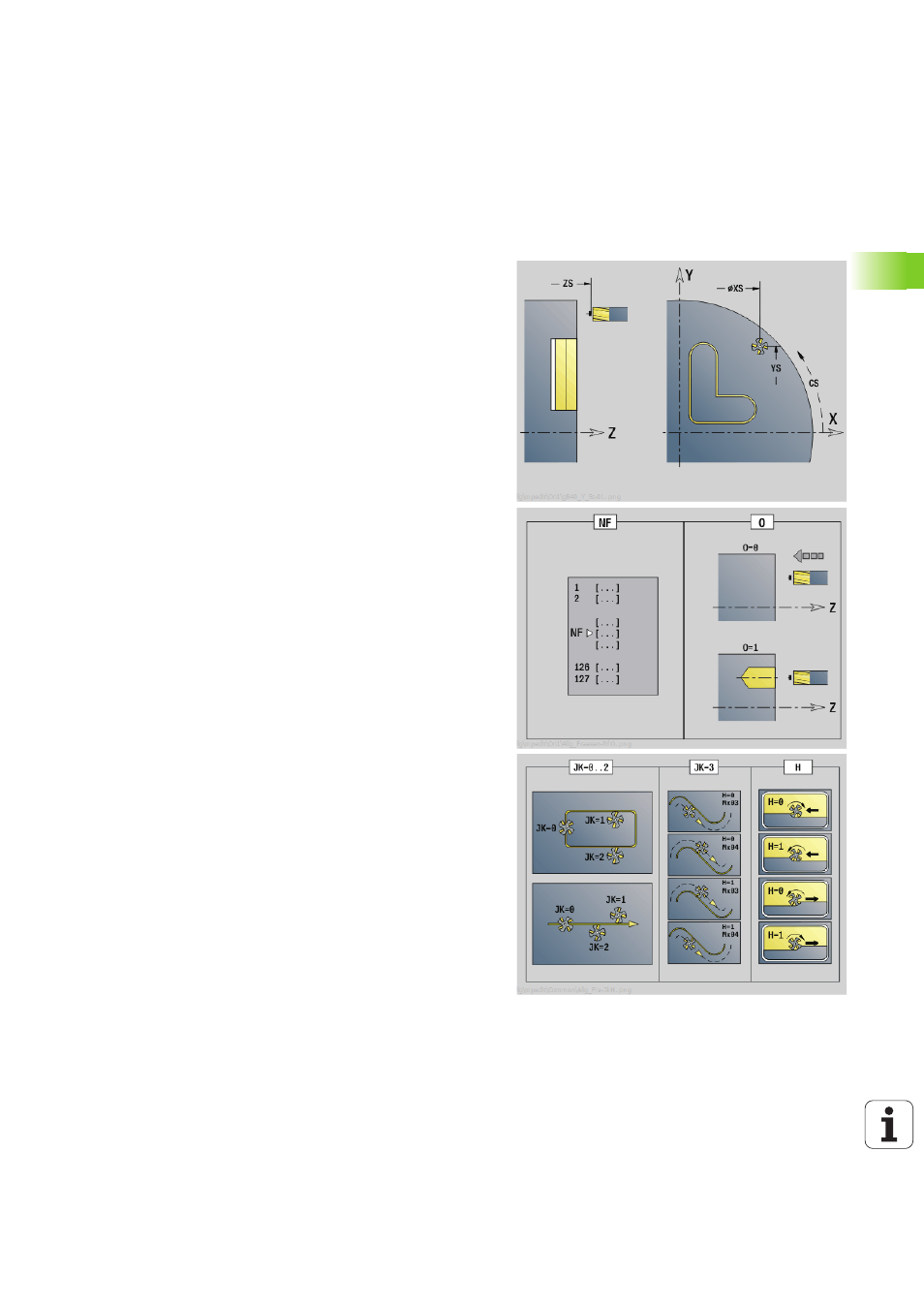

Unit „Konturfräsen ICP XY-Ebene“
Die Unit fräst die mit ICP definierte Kontur auf der XY-Ebene.
Unitname: G840_Kon_Y_Stirn / Zyklus: G840 (siehe Seite 358)
Zugriff zur Technologie-Datenbank:
 Bearbeitungsart: Fräs-Schlichten
 beeinflusste Parameter: F, S, FZ, P
Parameter Formular Kontur
FK
siehe Seite 60
NS Startsatznummer Kontur
NE Endsatznummer Kontur
Z1 Fräsoberkante
P2 Konturtiefe
Parameter Formular Zyklus
JK
Fräsort
 JK=0: auf der Kontur
 JK=1, geschlossene Kontur: innerhalb der Kontur
 JK=1, offene Kontur: links von der Kontur
 JK=2, geschlossene Kontur: außerhalb der Kontur
 JK=2, offene Kontur: rechts von der Kontur
 JK=3: abhängig von H und MD
H Fräslaufrichtung
 0: Gegenlauf
 1: Gleichlauf
P Maximale Zustellung
I Aufmaß konturparallel
K Aufmaß in Zustellrichtung
FZ Zustellvorschub
E Reduzierter Vorschub
R Einfahrradius
O Eintauchverhalten
 0: gerade – Der Zyklus fährt auf den Startpunkt, taucht im
Vorschub ein und fräst die Kontur.
 1: in Vorbohrung – Der Zyklus positioniert oberhalb der
Vorbohrposition, taucht ein und fräst die Kontur.
NF Positions-Marke (nur wenn O=1)
RB Rückzugsebene
Weitere Formulare: siehe Seite 58
