HEIDENHAIN MANUALplus 620, CNC PILOT 640 333
4.22
Bohrzyklen

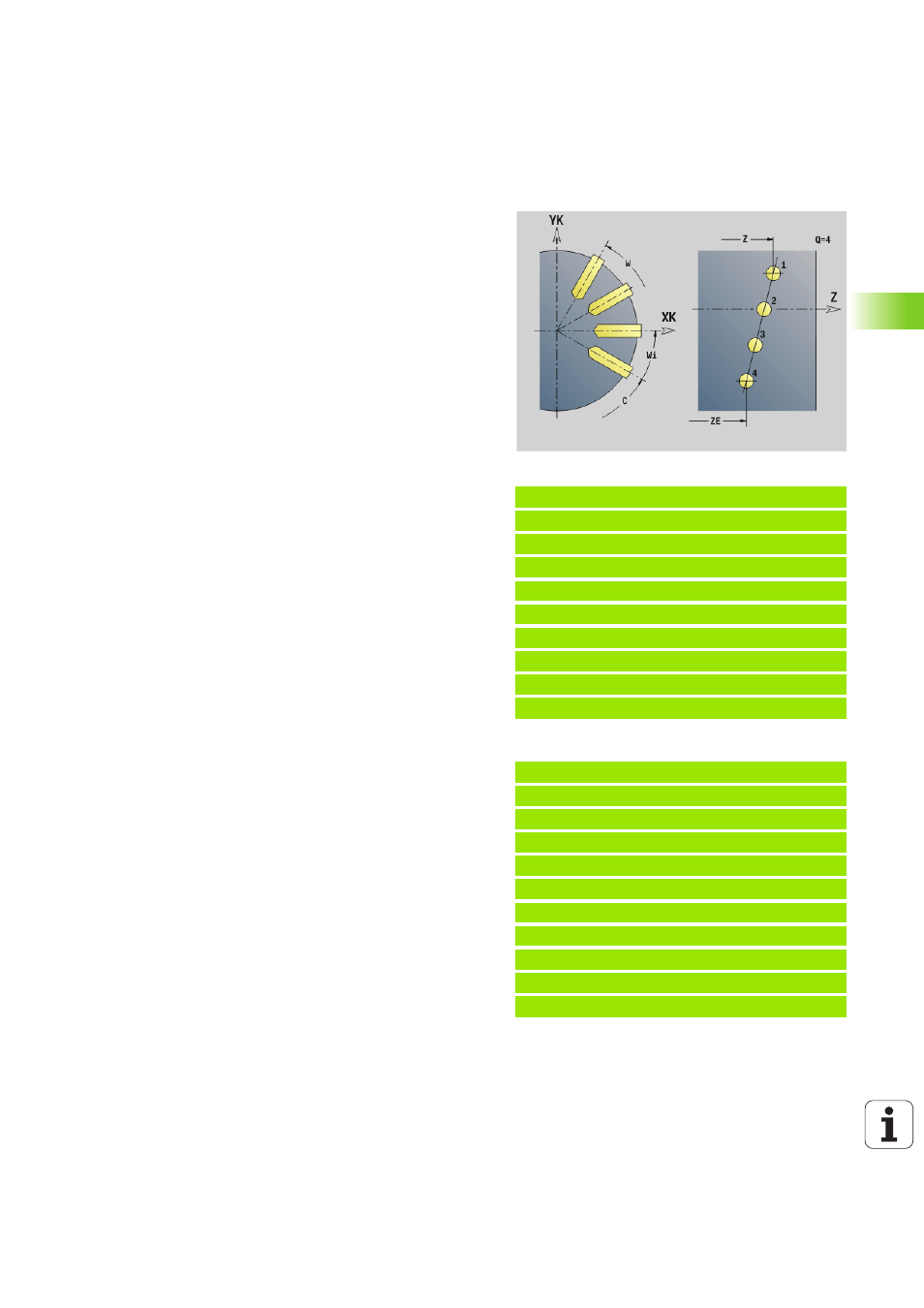

Muster linear Mantel G744
G744 erstellt ein lineares Bohr- oder Figurmuster mit gleichmäßigen
Abständen auf der Mantelfläche.
Parameterkombinationen
zur Definition des Anfangspunktes bzw.
der Muster-Positionen:
 Anfangspunkt Muster: Z, C
 Muster-Positionen:
 W und Q
 Wi und Q
Geben Sie Endpunkt XE nicht an, wird der Bohr-/Fräszyklus oder die
Figurbeschreibung des nächsten NC-Satzes herangezogen. Mit
diesem Prinzip kombinieren Sie die Musterbeschreibung mit
Bohrzyklen (G71, G74, G36) oder Fräsbearbeitungen
(Figurdefinitionen G314, G315, G317).
Beispiel: G744
%744.nc
[G744]
N1 T6 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X110 Z2
N5 G744 XS102 Z-10 ZE-35 C0 W270 Q5
N6 G71 XS102 K7
N7 M15
ENDE
Beispiel: Befehlsfolgen
[ einfaches Bohrmuster ]
N.. G744 Z.. C.. XS.. XE.. ZE.. W.. Q..
. . .
[ Bohrmuster mit Tieflochbohren ]
N.. G744 Z.. C.. XS.. XE.. ZE.. W.. Q..
N.. G74 XE.. P.. I..
. . .
[ Fräsmuster mit linearer Nut ]
N.. G744 Z.. C.. XS.. XE.. ZE.. W.. Q..
N.. G792 K.. A.. XS..
. . .
Parameter
XS Anfangspunkt Bohr-/Fräsbearbeitung (Durchmessermaß)
Z Anfangspunkt Muster in Polarkoordinaten
XE Endpunkt Bohr-/Fräsbearbeitung (Durchmessermaß)
ZE Endpunkt Muster (default: Z)
C Anfangswinkel Muster in Polarkoordinaten
W Endwinkel Muster – keine Eingabe: Bohrungen/Figuren
werden gleichmäßig auf dem Umfang angeordnet
Wi Endwinkel (Winkelinkrement), Abstand zur nächsten Position
Q Anzahl Bohrungen/Figuren (default: 1)
A Winkel (Musterlagewinkel)
R Länge (Abstand erste – letzte Position [mm]; Bezug:
Abwicklung an XS)
Ri Länge (Abstand zur nächsten Position [mm]; Bezug:
Abwicklung an XS)
