HEIDENHAIN MANUALplus 620, CNC PILOT 640 203
4.3
Gr
undelement
e
der
Dr
ehk
ont
ur

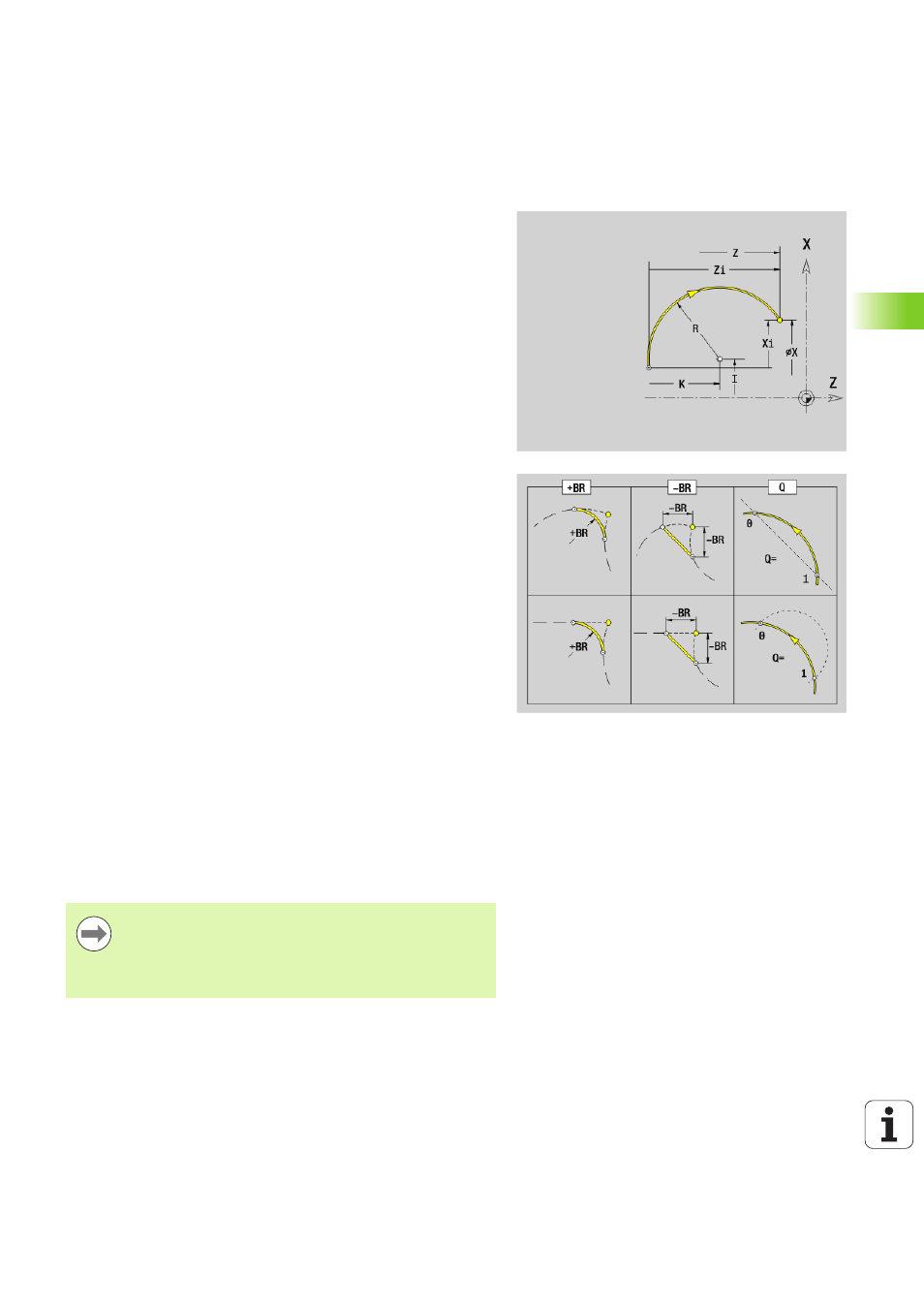

Kreisbogen Drehkontur G12-/G13-Geo
G12/G13 definiert einen Kreisbogen in einer Drehkontur mit absoluter
Mittelpunktvermaßung. Drehrichtung (siehe Hilfebild):
 G12: im Uhrzeigersinn
 G13: im Gegen-Uhrzeigersinn
Parameter
X Endpunkt Konturelement (Durchmessermaß)
Z Endpunkt Konturelement
I Mittelpunkt (Radiusmaß)
K Mittelpunkt
R Radius
Q Schnittpunkt. Endpunkt, wenn der Kreisbogen eine Gerade
oder einen Kreisbogen schneidet (default: 0):
 0: naher Schnittpunkt
 1: entfernter Schnittpunkt
BR Fase/Verrundung. Definiert den Übergang zum nächsten
Konturelement. Programmieren Sie den theoretischen
Endpunkt, wenn Sie eine Fase/Verrundung angeben.
 keine Eingabe: tangentialer Übergang
 BR=0: nicht tangentialer Übergang
 BR>0: Radius der Rundung
 BR<0: Breite der Fase
PZ Endpunkt Konturelement (Polarradius; Bezug:
Werkstücknullpunkt)
W Endpunkt Konturelement (Polarwinkel; Bezug:
Werkstücknullpunkt)
PM Mittelpunkt (Polarradius; Bezug: Werkstücknullpunkt)
WM Mittelpunkt (Polarwinkel; Bezug: Werkstücknullpunkt)
AR
Startwinkel (Tangentenwinkel zur Drehachse)
AN Endwinkel (Tangentenwinkel zur Drehachse)
BE, BF, BD, BP und BH (siehe „Bearbeitungsattribute für
Formelemente” auf Seite 199)
FP
Element nicht bearbeiten (nur für TURN PLUS erforderlich):
 0: Grundelement (Gerade) nicht bearbeiten
 1: Überlagerungselement (z. B. Fase oder Rundung) nicht
bearbeiten
 2: Grund-/Überlagerungselement nicht bearbeiten
Programmierung
 X, Z: absolut, inkremental, selbsthaltend oder „?“
 ARi: Winkel zum vorherigen Element
 ANi: Winkel zum nachfolgenden Element
