HEIDENHAIN SW 54843x-03 DIN Programming - Handbuch (Seite 79)

HEIDENHAIN MANUALplus 620, CNC PILOT 640 77
2.3
Units
–
St
ec
hen

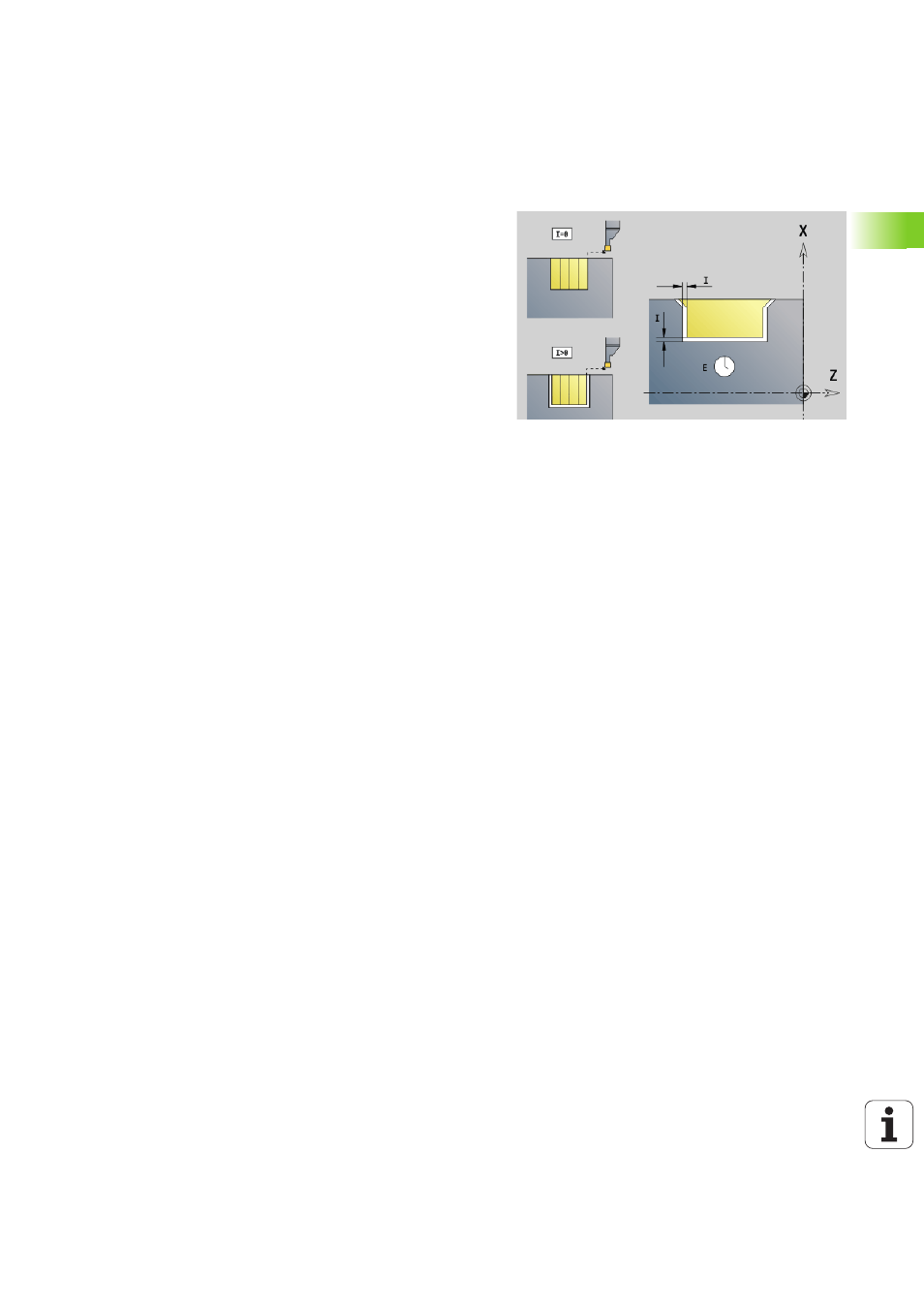

Unit „Stechen ICP“
G870 erstellt einen mit G22-Geo definierten Einstich. Die Steuerung
erkennt anhand der Werkzeugdefinition, ob eine Außen- oder
Innenbearbeitung bzw. ein radialer oder axialer Einstich vorliegt.
Unitname: G870_ICP / Zyklus: G870 (siehe Seite 286)
Zugriff zur Technologie-Datenbank:
 Bearbeitungsart: Stechen
 beeinflusste Parameter: F, S
Formular Kontur
I
Aufmaß in X-, Z-Richtung
EZ Verweilzeit nach Einstichweg (default: Zeit einer
Spindelumdrehung)
weitere Parameter Formular Kontur: siehe Seite 60
Weitere Formulare:
siehe Seite 58
