HEIDENHAIN MANUALplus 4110 101
4.4 Abspanzyklen
Zerspanen längs/plan
„Abspanzyklen längs/plan“ wählen

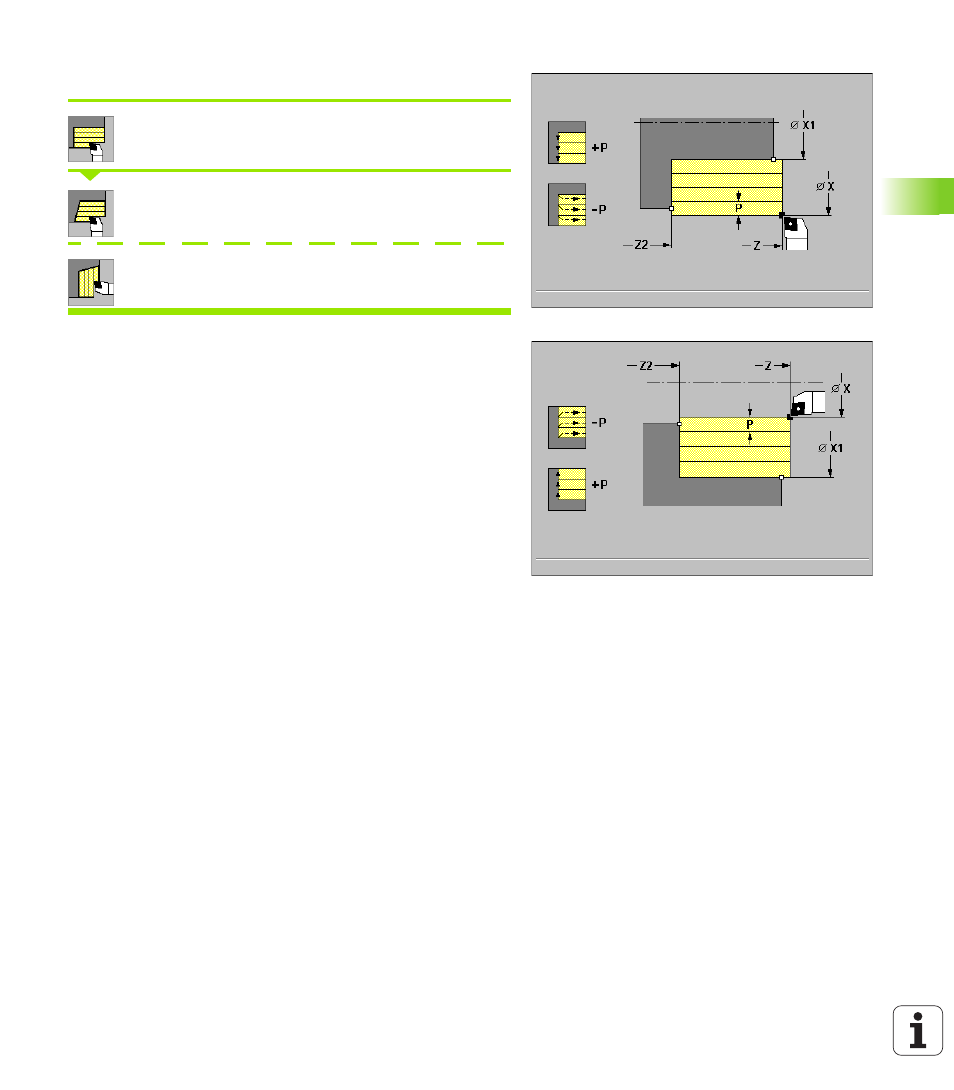

„Zerspanen längs“ wählen (Bilder rechts)
„Zerspanen plan“ wählen (Bilder Folgeseite)
Der Zyklus „Zerspanen längs“ schruppt das durch „X, Z“ und „X1, Z2“
beschriebene Rechteck.
Der Zyklus „Zerspanen plan“ schruppt das durch „X, Z“ und „X2, Z1“
beschriebene Rechteck.
Zyklusparameter
8 X, Z Startpunkt
8 X1 Anfangspunkt Kontur (Zerspanen längs)
8 Z2 Endpunkt Kontur (Zerspanen längs)
8 Z1 Anfangspunkt Kontur (Zerspanen plan)
8 X2 Endpunkt Kontur (Zerspanen plan)
8 P Zustelltiefe: maximale Zustelltiefe
„ P>0: spant entlang der Kontur
„ P<0: hebt in 45° um 1 mm ab
8 T Werkzeugnummer
8 S Drehzahl/Schnittgeschwindigkeit
8 F Umdrehungsvorschub
