Seite 94
94
4 Zyklenprogrammierung
4.3 Einz
elsc
hnit
tzyklen
Zirkularbearbeitung
„Einzelschnitte“ wählen
„Zirkularbearbeitung“ (rechtsdrehend) wählen
„Zirkularbearbeitung“ (linksdrehend) wählen
Softkey mit Rücklauf:
Aus: Werkzeug bleibt am Ende des Zyklus stehen
Ein: Werkzeug fährt auf den Startpunkt zurück
Zirkularbearbeitung
Das Werkzeug fährt zirkular vom Startpunkt im Vorschub zum „End-
punkt Kontur“ und bleibt am Ende des Zyklus stehen.

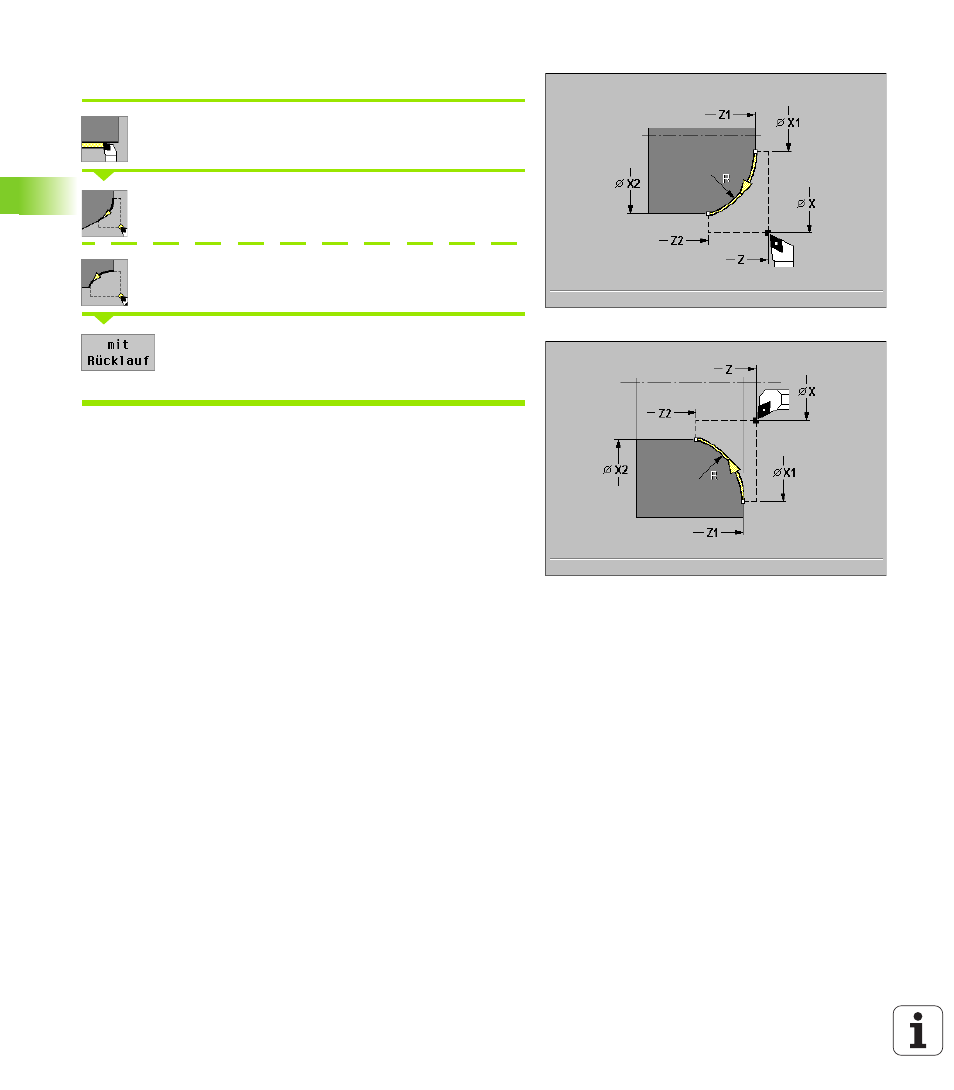

Kontur Zirkular („mit Rücklauf“)
Das Werkzeug fährt an, führt den zirkularen Schnitt durch und fährt am
Ende des Zyklus zum Startpunkt zurück. Die Schneidenradiuskorrektur
wird berücksichtigt (Bilder rechts).
Zyklusparameter
8
X, Z Startpunkt
8
X1, Z1 Anfangspunkt Kontur
(bei „mit Rücklauf“)
8
X2, Z2 Endpunkt Kontur
8
R Radius
der Verrundung
8
T Werkzeugnummer
8
S Drehzahl/Schnittgeschwindigkeit
8
F Umdrehungsvorschub
Zyklusausführung bei „mit Rücklauf“
1
fährt achsparallel von „X, Z“ zum „Anfangspunkt X1, Z1“
2
fährt zirkular im Vorschub zum „Endpunkt X2, Z2“
3
hebt ab und fährt achsparallel zum Startpunkt zurück
