486 9 Beispiele
9.2 ICP
-Beispiel „Gewindezapf
en“
ICP-Schlichten prüfen

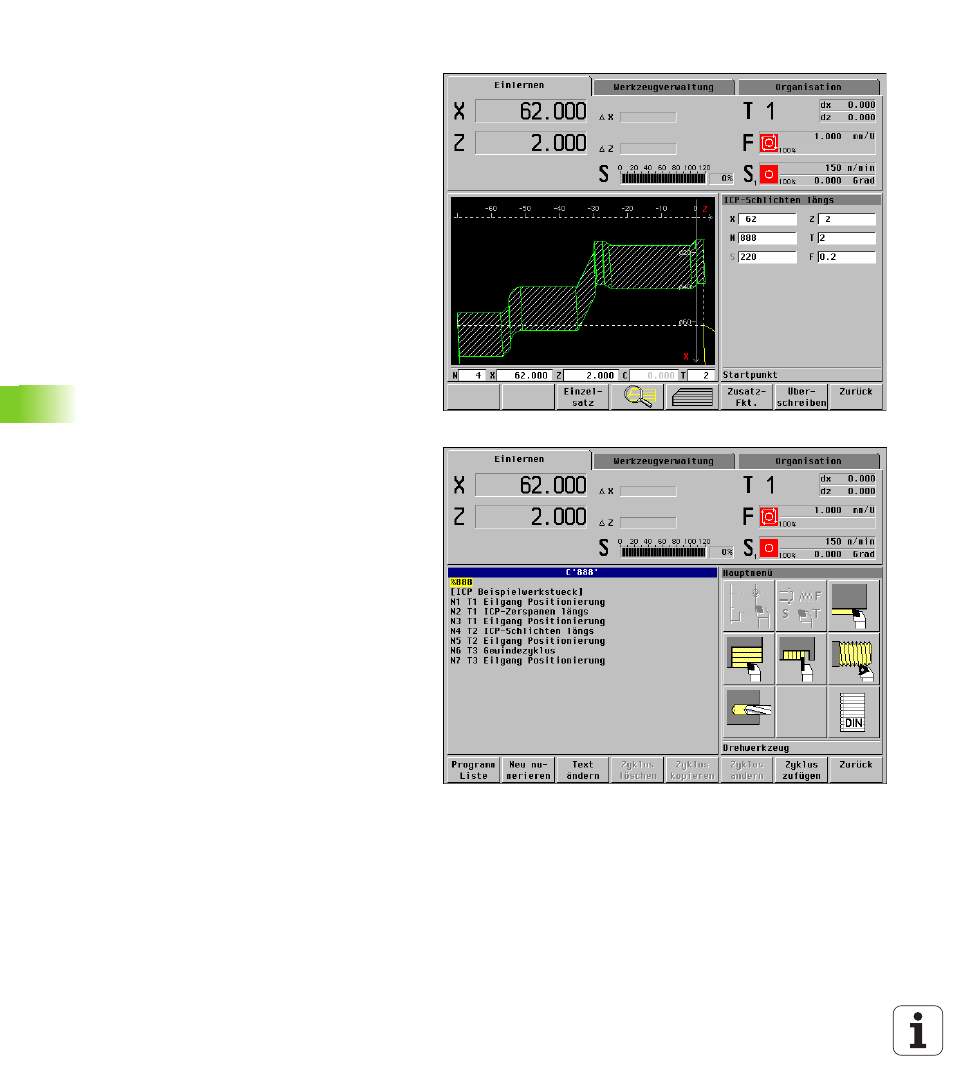

Der Ablauf des ICP-Schlichtzyklus wird mit der „grafi-
schen Simulation“ geprüft (Softkey Grafik). Danach
wird der Zyklus mit Speichern oder Überschreiben in
das Zyklenprogramm übernommen.
Die MANUALplus schlichtet „in Konturrichtung“ (Bild
rechts oben).
Zyklenprogramm „ICP-Beispielwerkstueck“
Das erstellte Zyklenprogramm beinhaltet außer ICP-
Zyklen die Positionierzyklen für den Werkzeugwech-
sel und den Gewindezyklus (Bild rechts unten).
Aufgaben der Zyklen:
„ N1: Abtragen des Materials (Schruppen)
„ N2: Positionieren zum Werkzeugwechsel
„ N3: Werkstück schlichten
„ N4: Positionieren zum Werkzeugwechsel
„ N5: Erstellen des Gewindes
„ N6: Positionieren zum Herausnehmen des Werk-
stücks
