HEIDENHAIN MANUALplus 4110 - Handbuch (Seite 256)

256 5 ICP-Programmierung
5.4 ICP
-Änder
ungspr
o
gr
ammier
ung

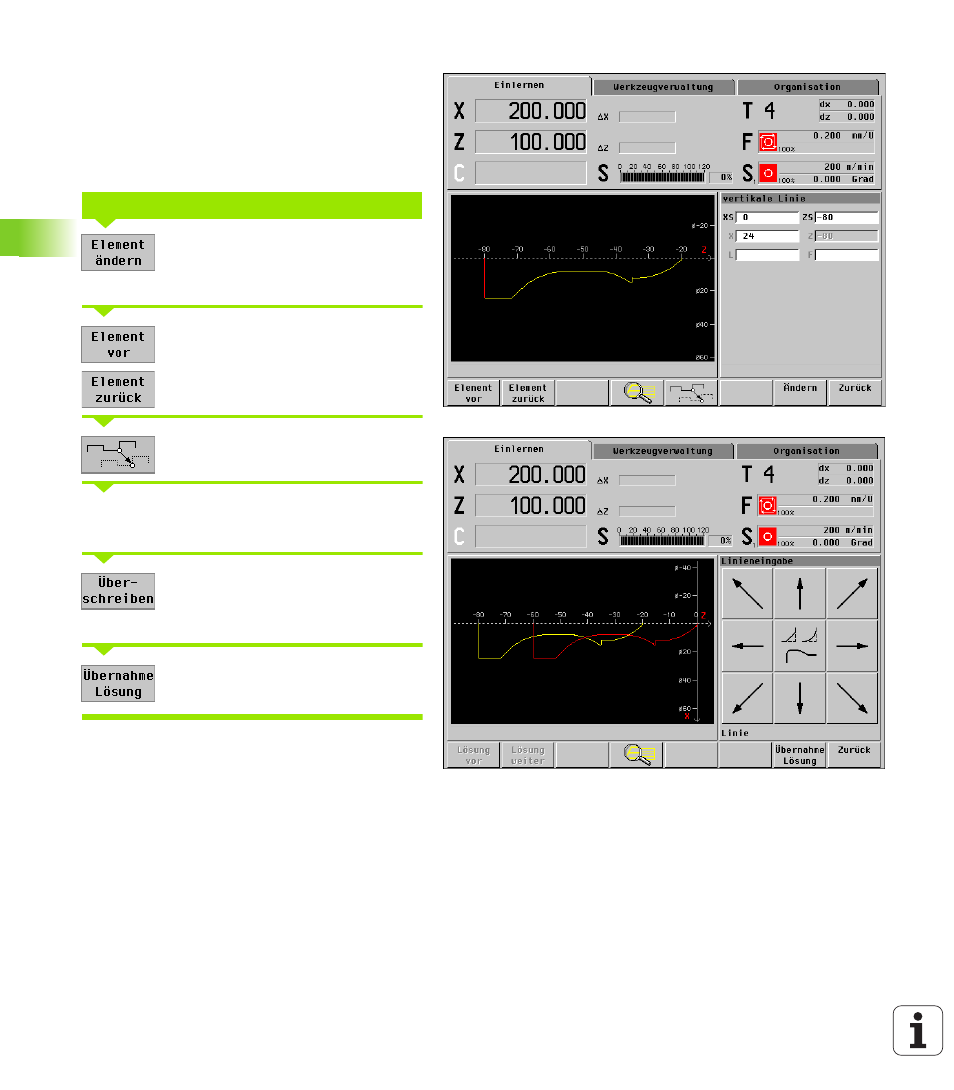

Kontur verschieben
Liegt die Kontur nicht auf der gewünschten Position,
dann kann sie verschoben werden. Wählen Sie dazu
ein geeignetes Konturelement aus (Referenz-Ele-
ment). Beim Verschieben geben Sie dann die neue
Position des Startpunkts des Referenz-Elements
vor. Bei Abschluß der Funktion wird die gesamte Kon-
tur verschoben.
Element ändern betätigen – ein Kon-
turelement wird als „ausgewählt“
(farbig) gekennzeichnet
das Referenz-Element auswählen
Kontur verschieben betätigen
Neuen „Startpunkt“ des Referenz-Elements eintra-
gen.
Neuen „Startpunkt“ (= neue Posi-
tion) übernehmen – die MANUALplus
zeigt die „verschobene Kontur“ an
Kontur auf neuer Position überneh-
men
Kontur verschieben
