318 6 DIN-Programmierung
6.1
1
K
ont
urbez
o
g
e
ne Dr
ehzyklen

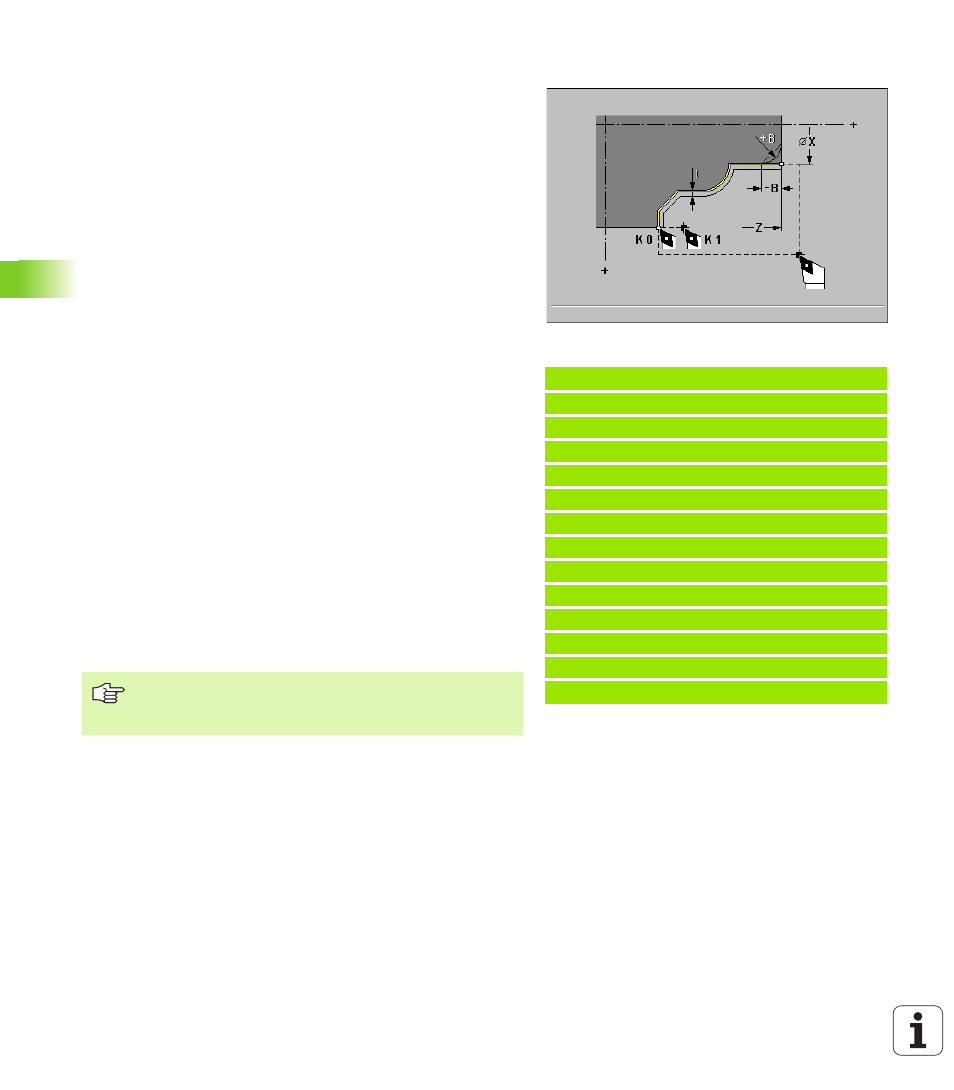

Konturschlichten G89
G89 schlichtet den in den Folgesätzen beschriebenen Konturabschnitt
(siehe “Konturbeschreibung” auf Seite 310).
Im NC-Satz nach G89 wird mit einem G41-/G42-Befehl (ohne Parame-
ter) die SRK aktiviert und die Lage des Werkzeugs festgelegt (Bezug:
Richtung der Kontur):
„ G41: Werkzeug rechts der Kontur
„ G42: Werkzeug links der Kontur
Die MANUALplus schaltet die SRK am Zyklusende ab. Programmieren
Sie kein G41/G42, wird die SRK nicht aktiviert.
Parameter
8 B Fase/Verrundung am Anfang des Konturabschnitts
„ B>0: Radius der Verrundung
„ B<0: Breite der Fase
8 I Aufmaß : äquidistantes Aufmaß – ein negatives Aufmaß ist erlaubt
8 K Abheben am Ende – Legt die Werkzeugposition nach Zyklusausfüh-
rung fest:
„ keine Eingabe: zurück zum Zyklus-Startpunkt
„ K=0: Werkzeug bleibt am Zyklusende stehen
„ K>0: Werkzeug hebt um K ab
8 J Elementlage : beginnt der Konturabschnitt mit einer Fase/Verrun-
dung, definiert J die Lage des „gedachten Bezugselements“
(default: 1)
Bezugselement:
„ J=1: Planelement in +X-Richtung
„ J=–1: Planelement in –X-Richtung
„ J=2: Längselement in +Z-Richtung
„ J=–2: Längselement in –Z-Richtung
Beispiel: G89
%89.nc
[G89]
N1 T3 G95 F0.25 G96 S200 M3
N2 G0 X70 Z2
N3 G89 B-2 I2 K1 J1
N4 G42
N5 G0 X40 Z0
N6 G1 Z-20 B3
N7 G1 X60 B-2
N8 G1 Z-32
N9 G25 H5 W30
N10 G1 X70
N11 G80
ENDE
Aufmaße: G58-Aufmaß wird verrechnet, wenn I in dem
Zyklus nicht angegeben ist. Nach der Zyklusausführung
wird das Aufmaß gelöscht.
