HEIDENHAIN MANUALplus 4110 161
4.5 St
ec
hzyklen

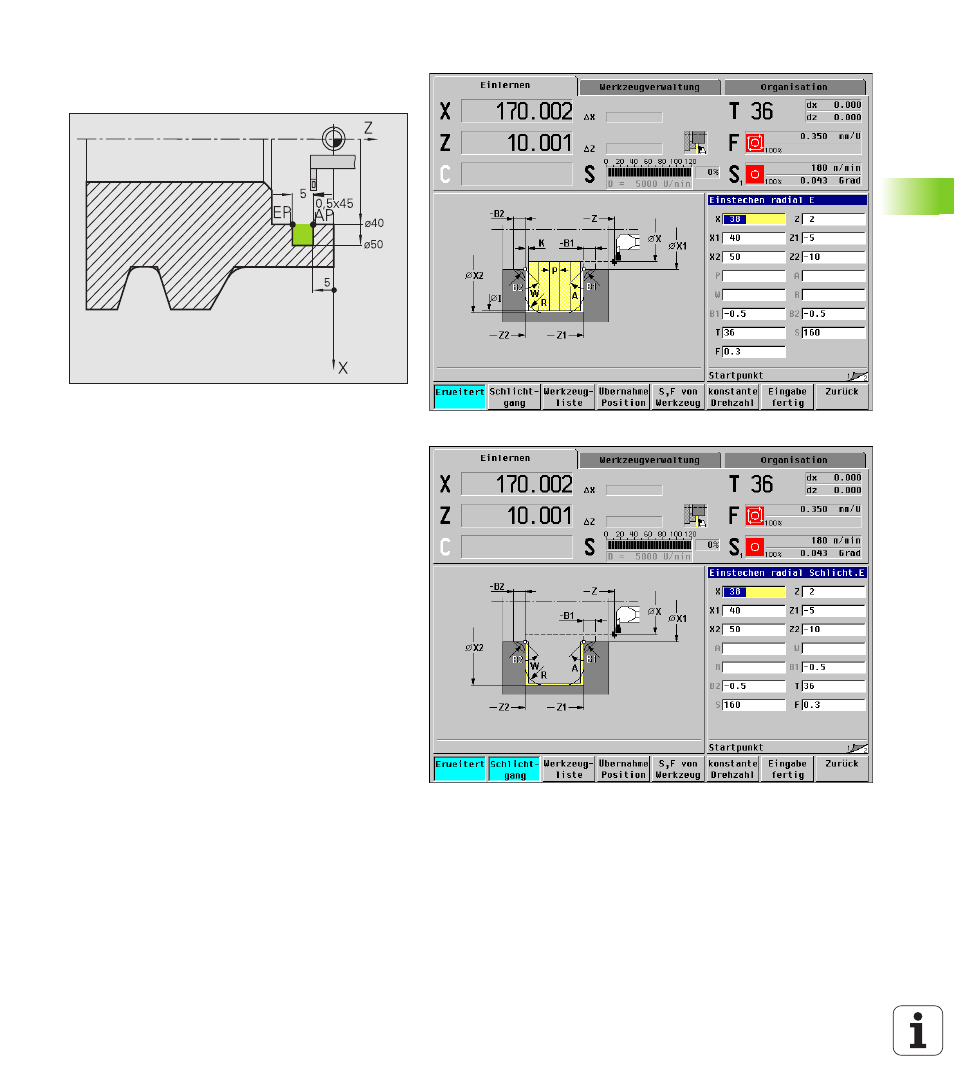

Einstich innen
Die Bearbeitung wird mit „Einstechen radial – Erwei-
tert“ unter Berücksichtigung der Aufmaße durchge-
führt (Bild rechts oben). Im nächsten Schritt wird die-
ser Konturabschnitt mit „Einstechen radial
Schlichtgang – Erweitert“ geschlichtet (Bild rechts
unten).
Da die „Stechbreite P“ nicht eingegeben wird, sticht
die MANUALplus mit 80% der Stechbreite des Werk-
zeugs.
Der „erweiterte Modus“ erstellt die Fasen am Kontur-
anfang/-ende.
Beachten Sie die Parameter „Anfangspunkt Kontur
X1, Z1“ und „Endpunkt Kontur X2, Z2“. Sie sind maß-
gebend für die Zerspanungs- und Zustellrichtung –
hier Innenbearbeitung und Zustellung „in Richtung –
Z“.
Werkzeugdaten
„ Drehwerkzeug (für Innenbearbeitung)
„ WO = 7 – Werkzeugorientierung
„ K = 2 – Schneidenbreite (2 mm)
