274 5 ICP-Programmierung
5.7 ICP
-K
ont
ur
element
e
Mant
elfläc
he

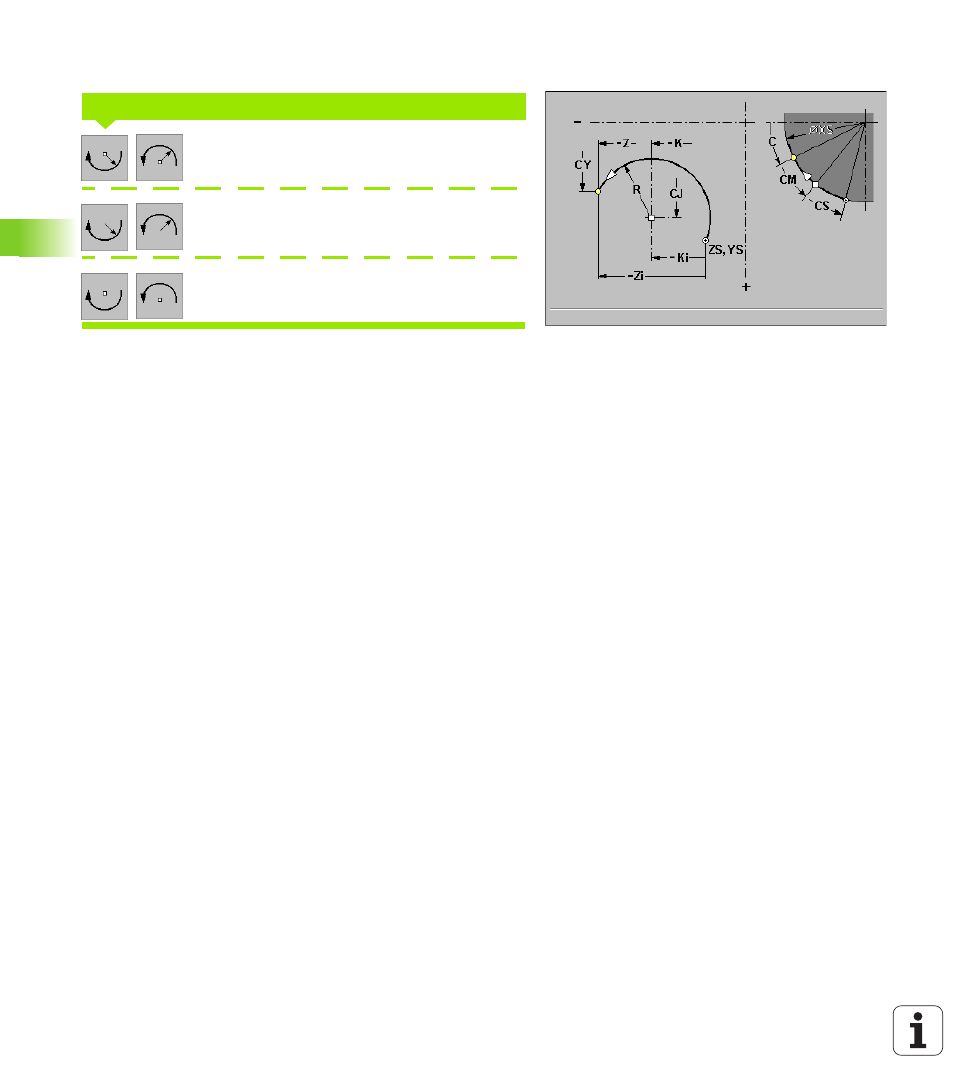

Bogeneingabe Mantelfläche
Bogen mit Mittelpunkt und Radius
Bogen mit Radius
Bogen mit Mittelpunkt
Sie vermaßen den Kreisbogen und legen den Übergang zum nächsten
Konturelement fest.
Parameter (bei „Bogen mit Radius“ wird der Mittelpunkt – bei
„Bogen mit Mittelpunkt“ der Radius nicht angefordert)
8 ZS, YS Startpunkt (YS als Streckenmaß – Bezug: Durchmesser XS)
8 CS Startpunkt als Winkelmaß
8 XS Abwicklungsdurchmesser
8 Z Zielpunkt
8 CY Zielpunkt als Streckenmaß (Bezug: Durchmesser XS)
8 C Zielpunkt als Winkelmaß
8 K, CJ Mittelpunkt (CJ als Streckenmaß – Bezug: Durchmesser XS)
8 CM Mittelpunkt als Winkelmaß
8 R Radius
8 F Sondervorschub
Bogen eingeben
