HEIDENHAIN MANUALplus 4110
133
4.5 St
ec
hzyklen
Einstechen radial/axial – Erweitert
„Stechzyklen“ wählen

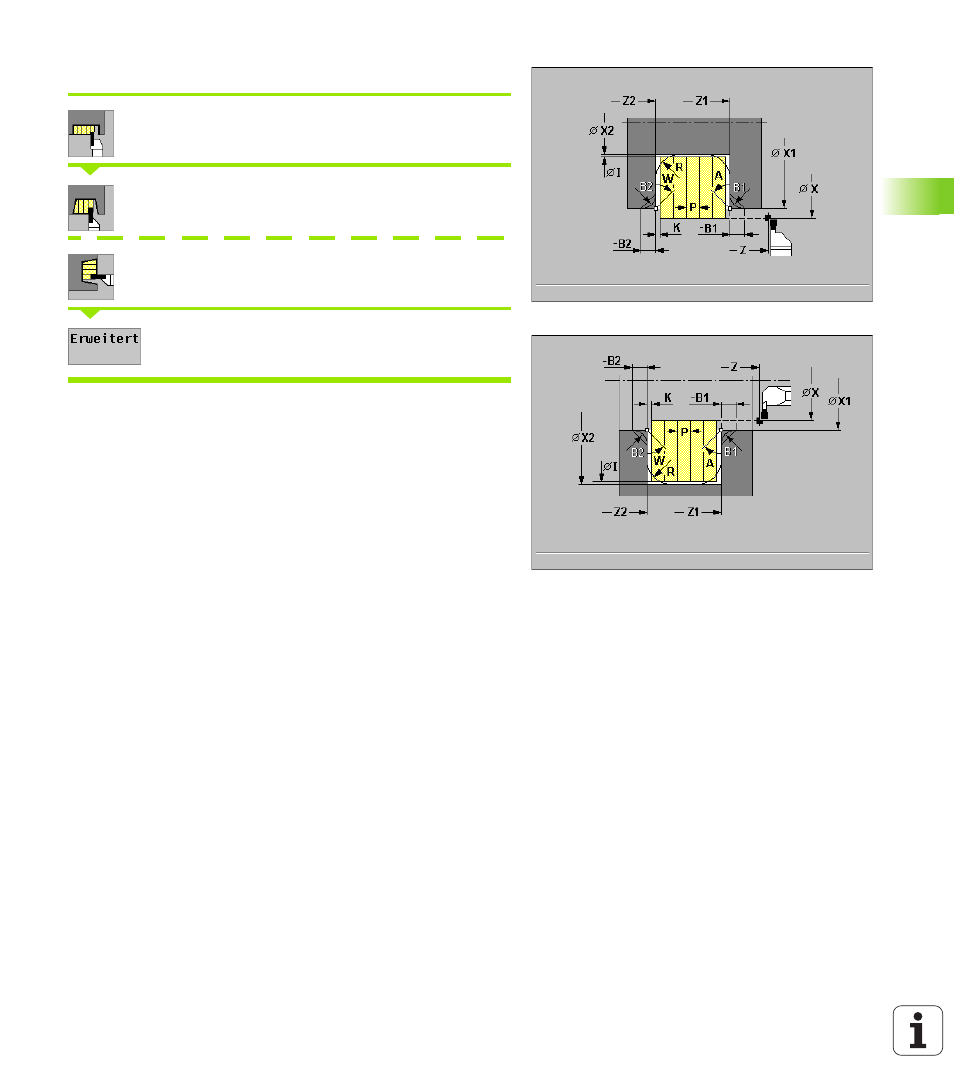

„Einstechen radial“ wählen (Bilder rechts)
„Einstechen axial“ wählen (Bilder Folgeseite)
Erweitert zuschalten
Der Zyklus fertigt die in „Q“ definierte Anzahl Einstiche. Die Parame-
ter „X1/Z1 – X2/Z2“ definieren den ersten Einstich (Position, Einstich-
tiefe und -breite).
Zyklusparameter
8
X, Z Startpunkt
8
X1, Z1 Anfangspunkt Kontur
8
X2, Z2 Endpunkt Kontur
8
P Stechbreite:
Zustellungen <= P
keine Eingabe: P = 0,8 * Schneidenbreite des Werkzeugs
8
A Anfangswinkel:
Bereich: 0° <= A < 90°
8
W Endwinkel:
Bereich: 0° <= W < 90°
8
R Verrundung
8
B1, B2 Fase/Rundung
(B1 Konturanfang; B2 Konturende)
B>0: Radius der Rundung
B<0: Breite der Fase
8
T Werkzeugnummer
8
S Drehzahl/Schnittgeschwindigkeit
8
F Umdrehungsvorschub
8
I, K Aufmaß X, Z
8
DX, DZ Abstand zum Folgeeinstich
relativ zum vorhergehenden
Einstich
8
Q Anzahl der Einstichzyklen
– default: 1
Mit folgenden wahlweisen Parametern definieren Sie:
A:
Schräge am Konturanfang
W:
Schräge am Konturende
R:
Verrundung (in beiden Ecken des Konturtals)
B1:
Fase/Rundung am Konturanfang
B2:
Fase/Rundung am Konturende
