HEIDENHAIN MANUALplus 4110
231
4.9 Bohr
- und F
räsmust
er

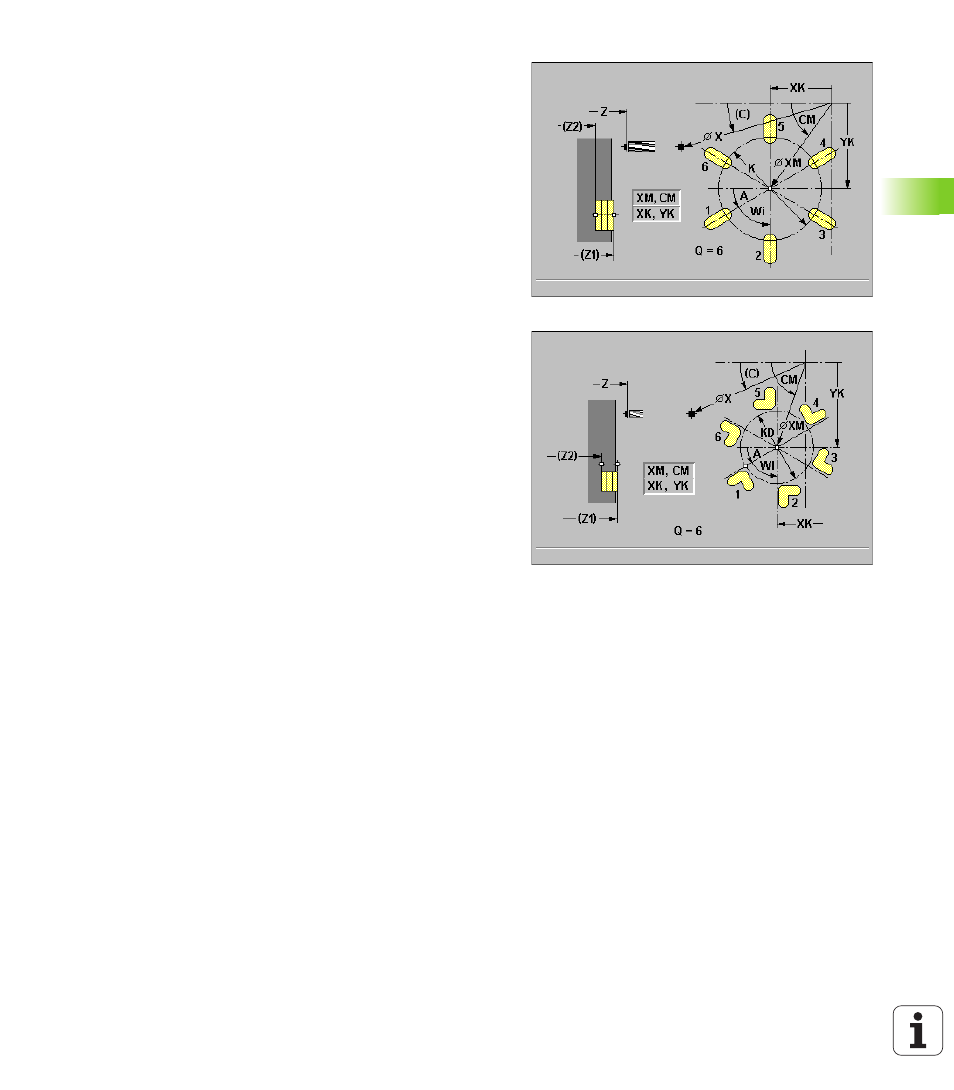

Zyklusparameter
8
X, Z Startpunkt
8
C Spindelwinkel
(C-Achsposition) – default: aktueller Spindelwinkel
8
XM, CM Mittelpunkt Muster:
Position, Winkel (Polarkoordinaten)
8
XK, YK Mittelpunkt Muster
(kartesische Koordinaten)
8
K/KD Musterdurchmesser
– default: „Startpunkt X“ gilt als Muster-
durchmesser
8
A Winkel 1. Bohrung/1. Nut
– default: 0°
8
Wi Winkelinkrement
(Musterabstand) – default: Bohrungen/Fräsbe-
arbeitungen werden in gleichen Abständen auf einem Kreis ange-
ordnet
8
Q Anzahl der Bohrungen/Nuten
– default: 1
8
T Werkzeugnummer
8
S Drehzahl/Schnittgeschwindigkeit
8
F Umdrehungsvorschub
Zusätzlich werden die Parameter zur Erstellung der Bohrung/Fräsbear-
beitung angefordert.
Zyklusausführung
1
Positionieren (abhängig von der Maschinenkonfiguration):
ohne C-Achse: positioniert auf „Spindelwinkel C“
mit C-Achse: schaltet die C-Achse ein und positioniert im Eilgang
auf „Spindelwinkel C“
manueller Betrieb: Bearbeitung ab aktuellem Spindelwinkel
2
errechnet die Muster-Positionen
3
positioniert auf „Anfangspunkt Muster“
4
führt die Bohrung/Fräsbearbeitung durch
5
positioniert für die nächste Bearbeitung
6
wiederholt 4...5, bis alle Bearbeitungen gefertigt sind
7
fährt auf den „Startpunkt X, Z“ zurück
