4.6 Gewinde- und F
reistic
hzyklen
Gewindezyklus (längs)
„Gewindeschneiden“ wählen
„Gewindezyklus“ wählen
Softkey Innengewinde
Ein: Innengewinde
Aus: Außengewinde

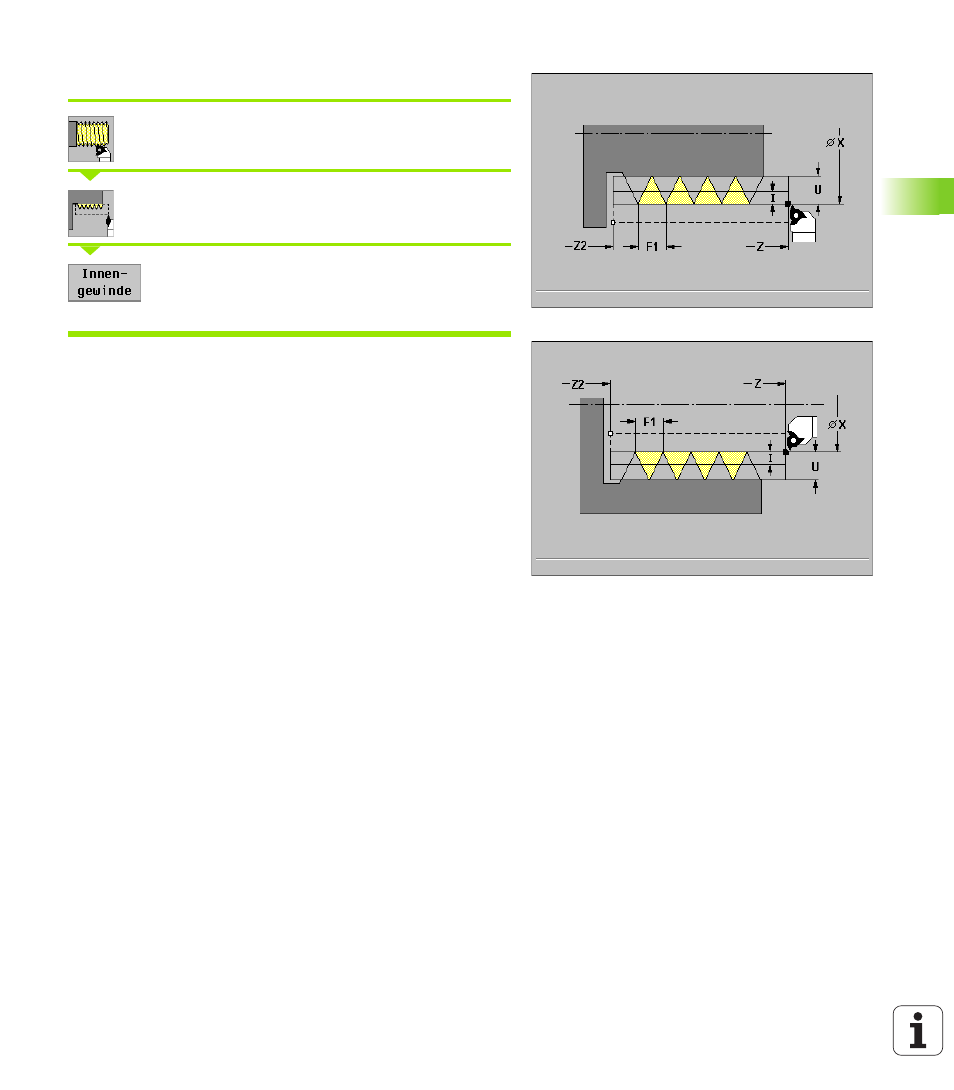

Der Zyklus erstellt ein eingängiges Außen- oder Innengewinde mit
einem Flankenwinkel von 30°. Die Zustellung erfolgt ausschließlich in
„X-Richtung“.
Zyklusparameter
8 X, Z Startpunkt Gewinde
8 Z2 Endpunkt Gewinde
8 F1 Gewindesteigung (= Vorschub)
8 U Gewindetiefe
„ keine Eingabe: wird errechnet
Außengewinde: U=0.6134*F1
Innengewinde: U=–0.5413*F1
8 I 1. Schnitttiefe
„ I<U: erster Schnitt mit „I“ – jeder weitere Schnitt: Reduzierung
der Schnitttiefe
„ I=U: ein Schnitt
„ keine Eingabe: wird aus U und F1 berechnet
8 T Werkzeugnummer
8 S Drehzahl/Schnittgeschwindigkeit
Zyklusausführung
1 errechnet die Schnittaufteilung
2 startet ab „Z“ für den ersten Schnitt
3 fährt im Vorschub bis „Endpunkt Z2“
4 fährt achsparallel zurück und stellt für den nächsten Schnitt zu
5 wiederholt 3...4, bis „Tiefe U“ erreicht ist
