4 Zyklenprogrammierung
4.6 Gewinde- und F
reistic
hzyklen
Gewinde nachschneiden erweitert (längs)
„Gewindeschneiden“ wählen
„Gewindezyklus“ wählen
Erweitert zuschalten
Nachschneiden zuschalten
Softkey Innengewinde
Ein: Innengewinde
Aus: Außengewinde

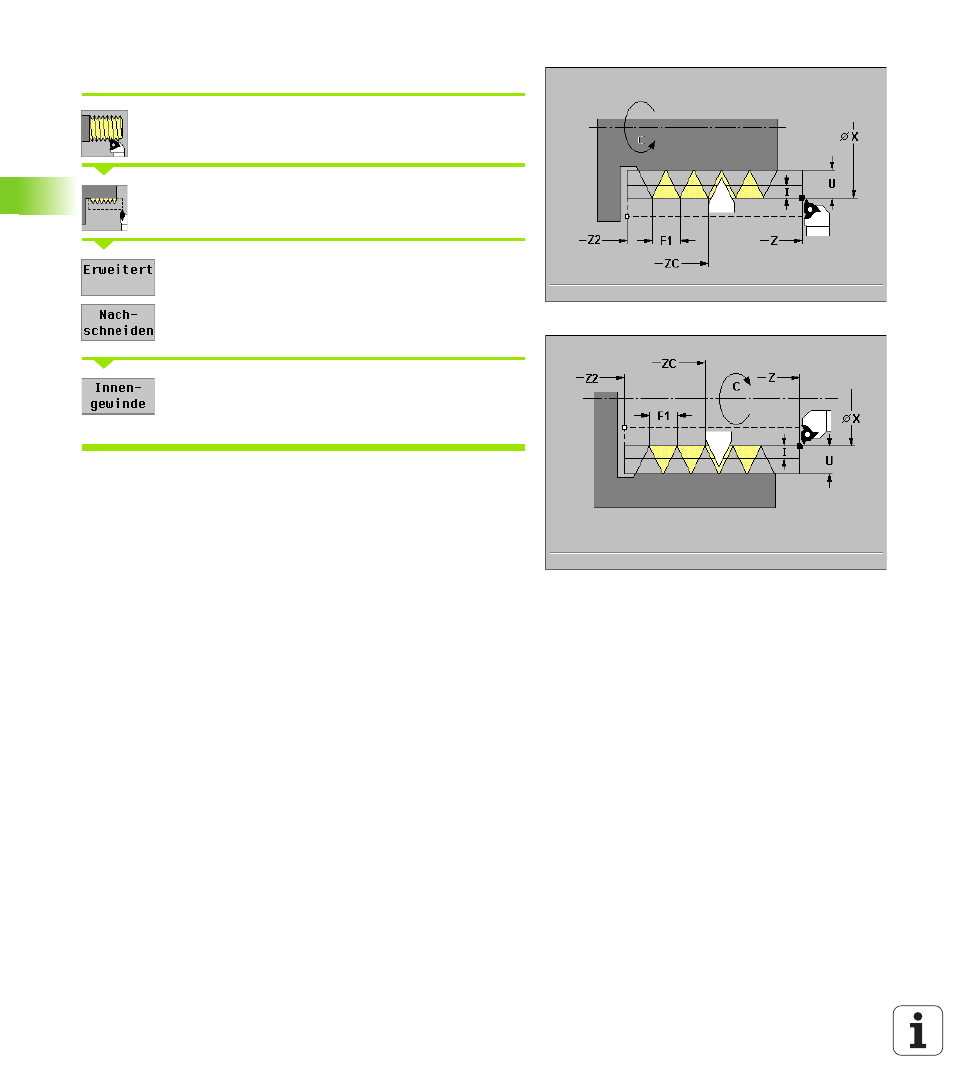

Der Zyklus schneidet ein ein- oder mehrgängiges Außen- oder Innen-
gewinde nach. Da das Werkstück bereits ausgespannt war, muss die
MANUALplus die exakte Lage des Gewindes kennen. Dazu stellen Sie
die Schneidenspitze des Gewindewerkzeugs mittig in einen Gewinde-
gang und übernehmen diese Positionen in die Parameter „C“ und
„ZC“ (Softkey Übernahme Position). Der Zyklus errechnet aus die-
sen Werten den Spindelwinkel am „Startpunkt Z“.
Zyklusparameter
8
Z2 Endpunkt Gewinde
(ohne Nachlauf)
8
C gemessener Winkel
8
ZC gemessene Position
8
F1 Gewindesteigung
(= Vorschub)
8
U Gewindetiefe
keine Eingabe: wird errechnet
Außengewinde: U=0.6134*F1
Innengewinde: U=–0.5413*F1
8
I 1. Schnitttiefe
I<U: erster Schnitt mit „I“ – jeder weitere Schnitt: Reduzierung
der Schnitttiefe bis auf „J“
I=U: ein Schnitt
keine Eingabe: wird aus U und F1 berechnet
8
A Zustellwinkel (default: 30°):
Bereich: –60° < A < 60°
A<0: Zustellung von linker Flanke
A>0: Zustellung von rechter Flanke
8
J Restschnitttiefe
– default: 1/100 mm
8
D Gangzahl
– default: 1 Gewindegang
