264 5 ICP-Programmierung
5.5 ICP
-K
ont
ur
element
e
Dr
ehk
ont
ur
Fase/Verrundung Drehkontur

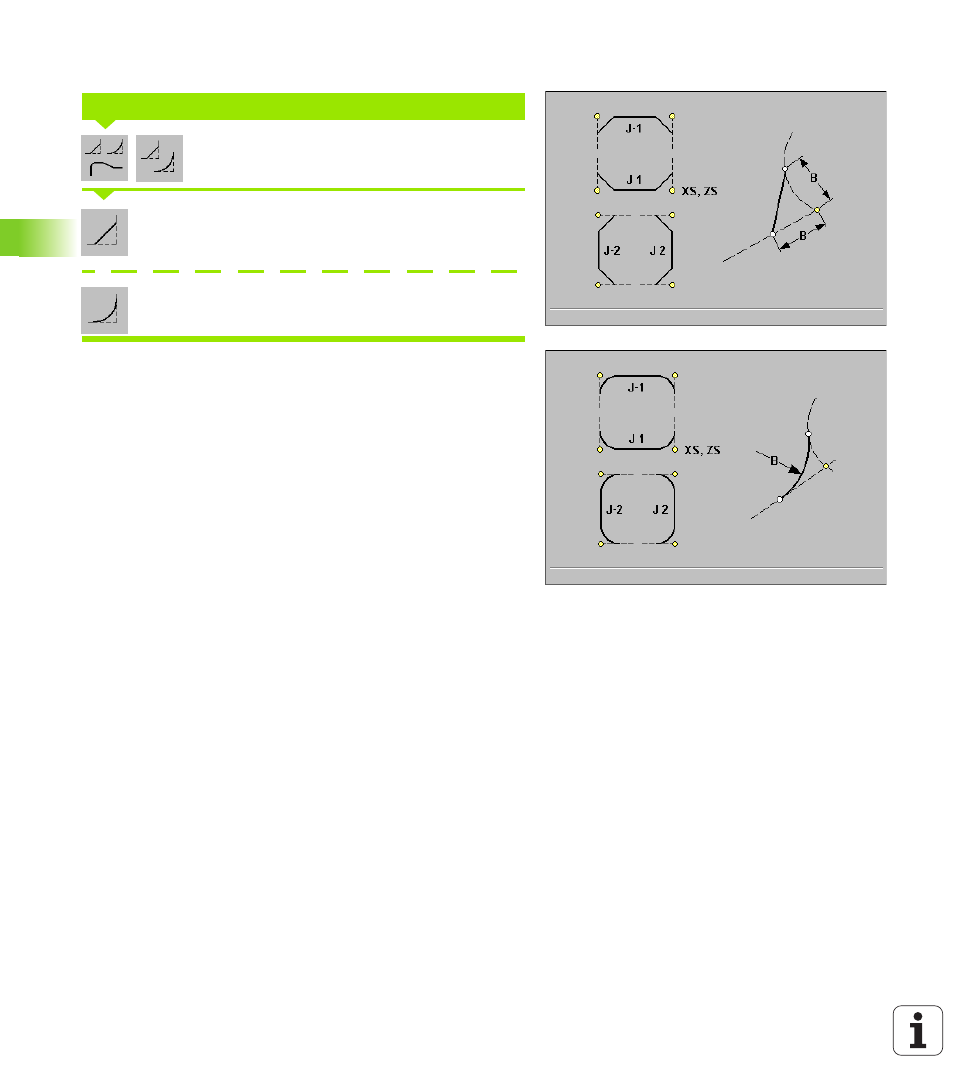

Formelemente oder Fase / Verrundung wählen
Fase wählen
Verrundung wählen
Der Eckpunkt ist durch den „Startpunkt“ vorgegeben. Sie geben die
„Fasenbreite B“ bzw. den „Rundungsradius B“ ein.
Parameter
8 B Fasenbreite – oder
8 B Rundungsradius
8 J Elementlage: „gedachtes einführendes Bezugselement“
„ J=1: Planelement in +X-Richtung
„ J=–1: Planelement in –X-Richtung
„ J=2: Längselement in +Z-Richtung
„ J=–2: Längselement in –Z-Richtung
8 F Sondervorschub
Fase
