488 9 Beispiele
9.3 ICP
-Beispiel „Matr
iz
e
“
ICP-Zerspanen plan
Es wird vorausgesetzt, dass die Maschine eingerich-
tet und im Modus „Einlernen“ ist.

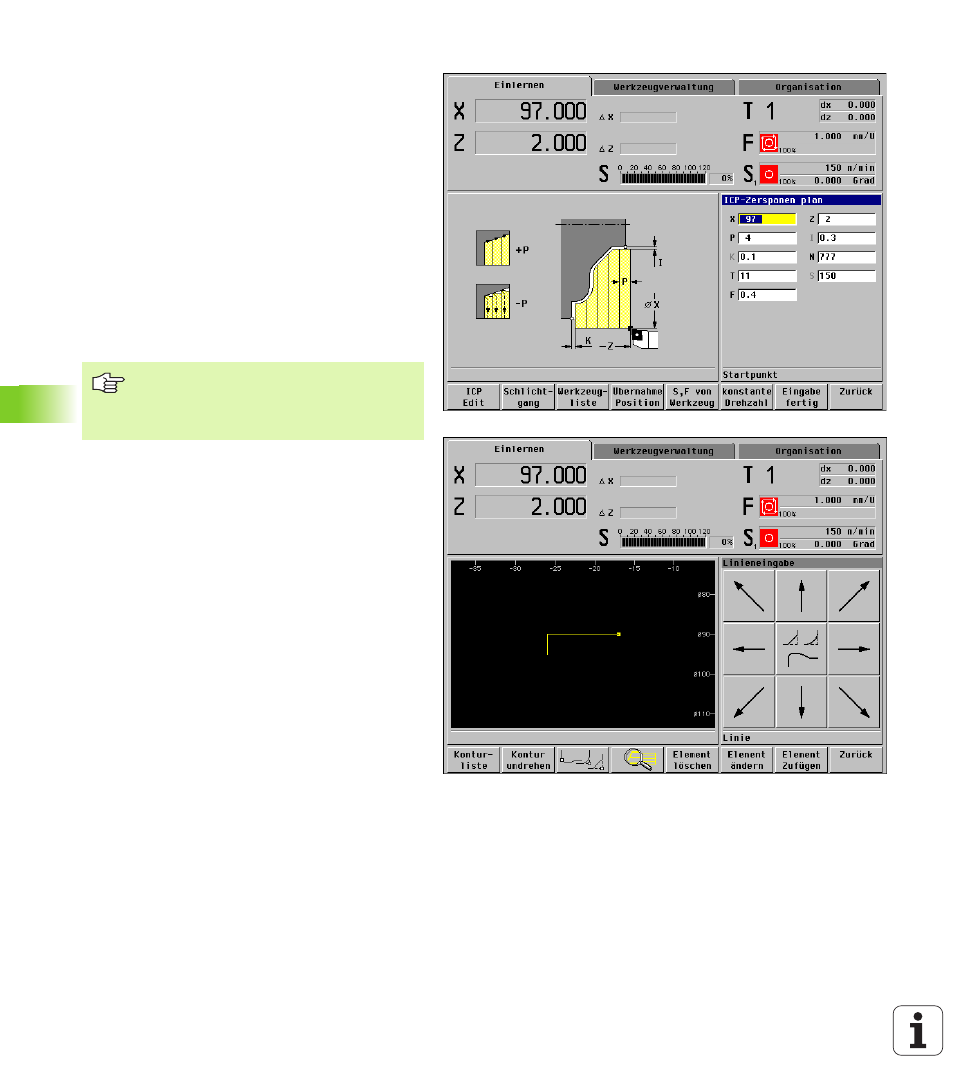

Im ICP-Zerspanzyklus erfolgt die Eingabe der Zustell-
tiefe und Aufmaße für die Schruppbearbeitung. Die
Nummer der ICP-Kontur wird vor Aufruf des ICP-Edi-
tors eingegeben (Bild rechts oben).
Mit ICP Edit wechseln Sie in die ICP-Programmie-
rung. Im Beispiel sind die ersten zwei Konturelemente
von „ICP-Beispiel Matrize“ (Konturnummer 777)
bereits eingegeben.
Zuerst erfolgt die Eingabe der „Grobkontur“. Danach
werden mit der „Überlagerung“ die Verrundungen
definiert.
Element zufügen schaltet in den Eingabmodus des
ICP-Editors um (Bild rechts unten).
Da die MANUALplus die Zerspanungsrich-
tung aus der Konturrichtung ableitet, wird
die ICP-Kontur „in negativer Z-Richtung“
beschrieben.
