208 4 Zyklenprogrammierung
4.8 F
räszyklen
ICP-Kontur axial

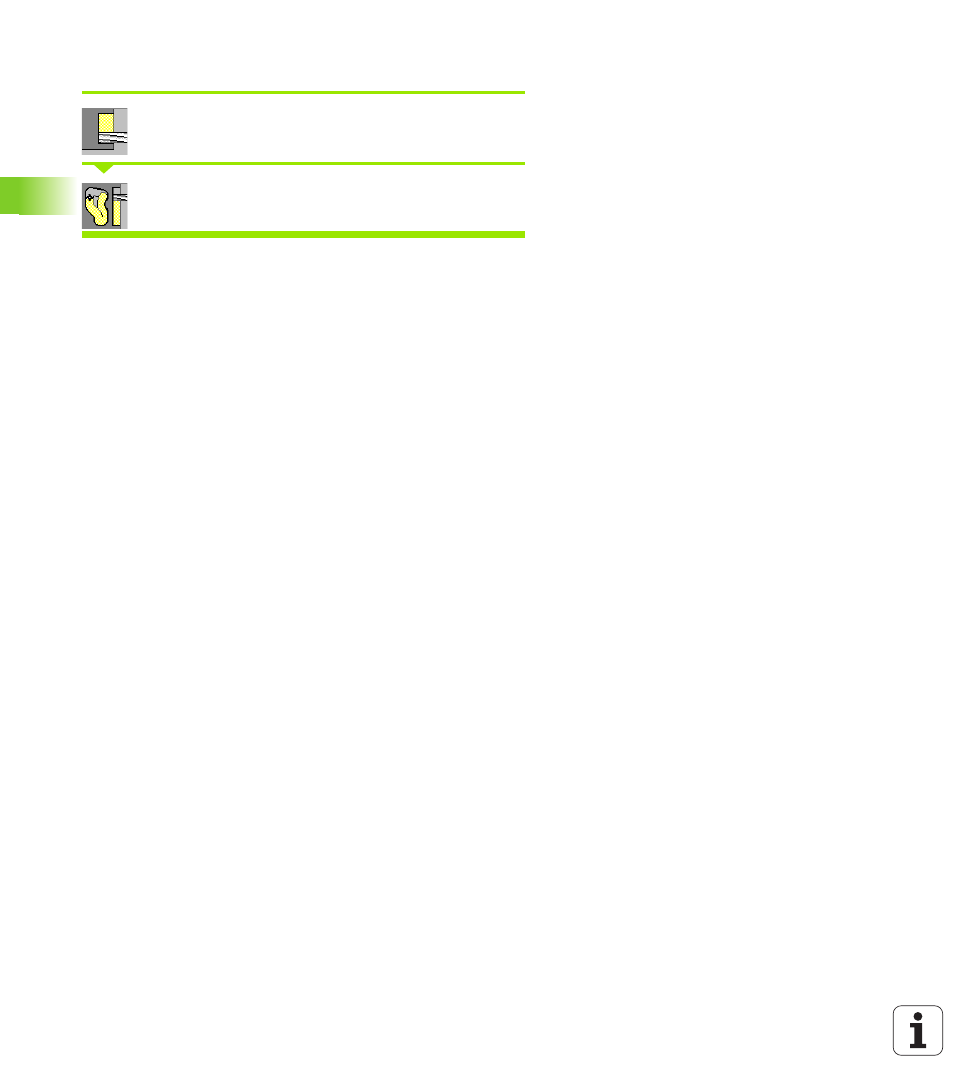

„Fräsen“ wählen
„Kontur axial ICP“ wählen
Abhängig von den Parametern fräst der Zyklus eine Kontur bzw.
schruppt/schlichtet eine Tasche auf der Stirnfläche.
Hinweise zu Parametern/Funktionen:
„ Kontur- oder Taschenfräsen: wird definiert mit „U“
„ Fräsrichtung: wird beeinflußt von „H“ und der Drehrichtung des
Fräsers (siehe „Fräslaufrichtung beim Kontur- und Taschenfräsen”
auf Seite 224).
„ Fräserradiauskompensation: wird durchgeführt (außer beim Kon-
turfräsen mit J=0).
„ An- und Abfahren: Bei geschlossenen Konturen ist der Lotpunkt
von der Werkzeugposition auf das erste Konturelement ist die An-
und Abfahrposition. Kann das Lot nicht gefällt werden, ist der Start-
punkt des ersten Elements (bei Rechtecken das längere Element)
die An- und Abfahrposition. Ob direkt angefahren wird, oder in
einem Bogen, beeinflussen Sie mit „Einfahrradius R“.
„ Konturfräsen: „J“ definiert, ob der Fräser auf der Kontur (Fräser-
mittelpunkt auf der Kontur) oder auf der Innen-/Außenseite der Kon-
tur arbeiten soll.
„ Taschenfräsen – Schruppen (O=0): „Konturfräsen J“ definiert, ob
die Tasche von innen nach außen oder umgekehrt gefräst wird.
„ Taschenfräsen – Schlichten (O=1): Zuerst wird der Taschenrand,
anschließend der Taschenboden gefräst. „J“ definiert, ob der
Taschenboden von innen nach außen oder umgekehrt geschlichtet
wird.
