Freistechen Form H
„Stechzyklen“ wählen
„Freistechen H“ wählen

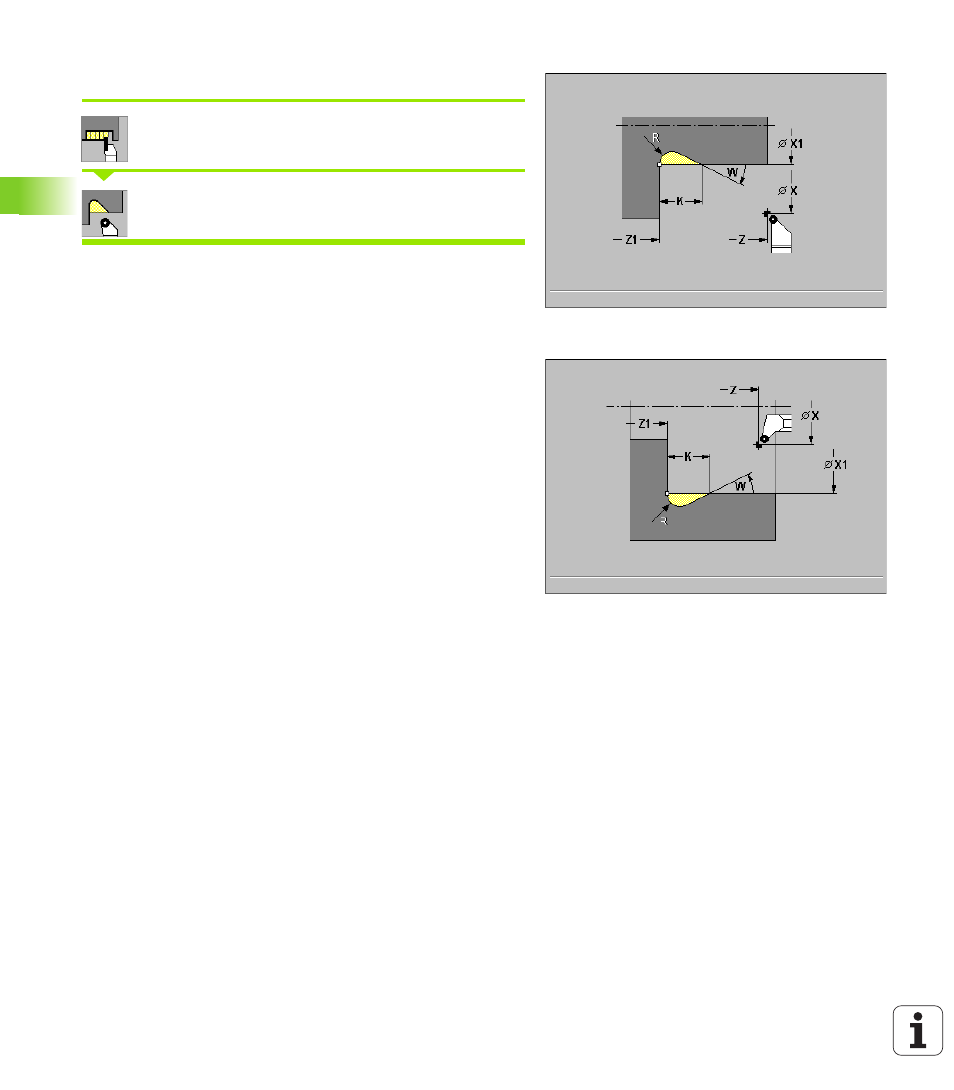

Die Konturform ist von der Parameterkonstellation abhängig. Geben
Sie den „Freistichradius R“ nicht an, wird die Schräge bis zur Position
„Eckpunkt Kontur Z1“ ausgeführt (Werkzeugradius = Freistichradius).
Geben Sie den „Eintauchwinkel W“ nicht an, so wird er anhand von
„Freistichlänge K“ und „Freistichradius R“ berechnet. Der Endpunkt
des Freistichs liegt dann auf „Eckpunkt Kontur“.
Der Endpunkt des Freistichs wird gemäß „Freistich Form H“ anhand
des Eintauchwinkels ermittelt.
Zyklusparameter
8
X, Z Startpunkt
8
X1, Z1 Eckpunkt Kontur
8
K Freistichlänge
8
R Freistichradius
– default: kein Zirkularelement
8
W Eintauchwinkel
– default: W wird berechnet
8
T Werkzeugnummer
8
S Drehzahl/Schnittgeschwindigkeit
8
F Umdrehungsvorschub
Zyklusausführung
1
stellt von „X, Z“ aus bis auf Sicherheitsabstand zu
2
erstellt den Freistich entsprechend den Zyklusparametern
3
fährt diagonal zum Startpunkt zurück
