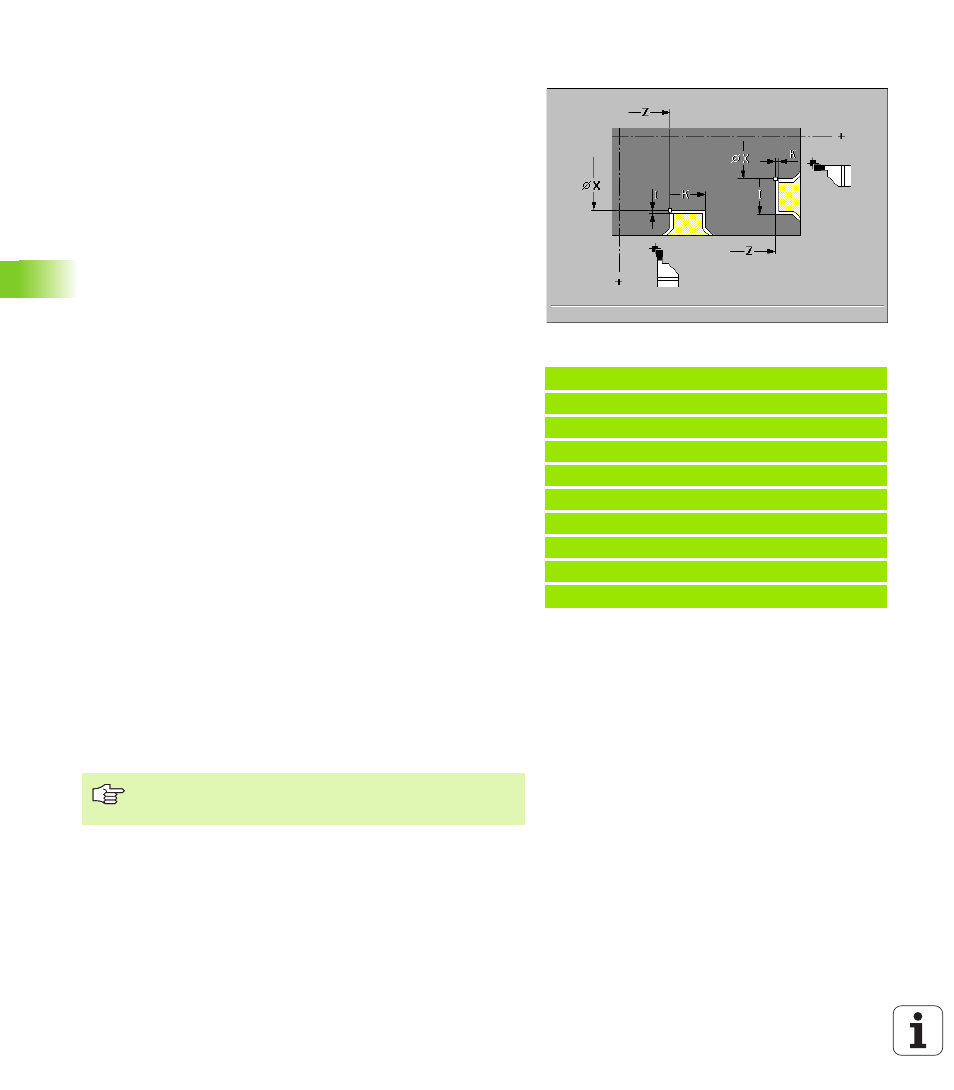

Einfacher Einstechzyklus G86
G86 erstellt einfache radiale und axiale Innen- und Außeneinstiche mit
Fasen. Die Art des Einstichs (radial/axial; innen-/außen) wird anhand
der „Werkzeugorientierung“ ermittelt (siehe “Drehwerkzeuge” auf
Seite 419).
Parameter
8
X Bodeneckpunkt X
(Durchmessermaß)
8
Z Bodeneckpunkt Z
8
I Aufmaß
radialer Einstich: Aufmaß beim Vorstechen
axialer Einstich: Einstichbreite – keine Eingabe: es erfolgt ein
Stechhub (Einstichbreite = Werkzeugbreite)
8
K Breite
radialer Einstich: Einstichbreite – keine Eingabe: es erfolgt ein
Stechhub (Einstichbreite = Werkzeugbreite)
axialer Einstich: Aufmaß beim Vorstechen
8
E Verweilzeit
beim Fertigstechen (default: Zeitdauer einer Umdre-
hung)
Hinweise zur Zyklusausführung:
Ist ein Aufmaß programmiert, erfolgt erst das Vorstechen und
anschließend das Fertigstechen (Schlichten).
Wenn Sie die Fasen nicht wollen, positionieren Sie das Werkzeug
ausreichend vor dem Einstich. Berechnung beim radialen Einstich:
XS = XK + 2 * (1,3 – b)
XS: Startposition (Durchmessermaß)
XK: Konturdurchmesser
b: Fasenbreite
Die Berechnung beim axialen Einstich erfolgt analog.
Nach der Zyklusausführung steht das Werkzeug:
bei radialem Einstich
X: Startposition
Z: letzte Stechposition
bei axialem Einstich
X: letzte Stechposition
Z: Startposition
Beispiel: G86
%86.nc
[G86]
N1 T30 G95 F0.15 G96 S200 M3
N2 G0 X62 Z2
N3 G86 X54 Z-30 I0.2 K7 E2 [radial]
N4 G14 Q0
N5 T38 G95 F0.15 G96 S200 M3
N6 G0 X120 Z1
N7 G86 X102 Z-4 I7 K0.2 E1 [axial]
ENDE
Schneidenradiuskorrektur: wird nicht durchgeführt.
Aufmaße: werden nicht verechnet
