32 2 Hinweise zur Bedienung
2.1 Der MANU
ALplus Bildsc
hir
m

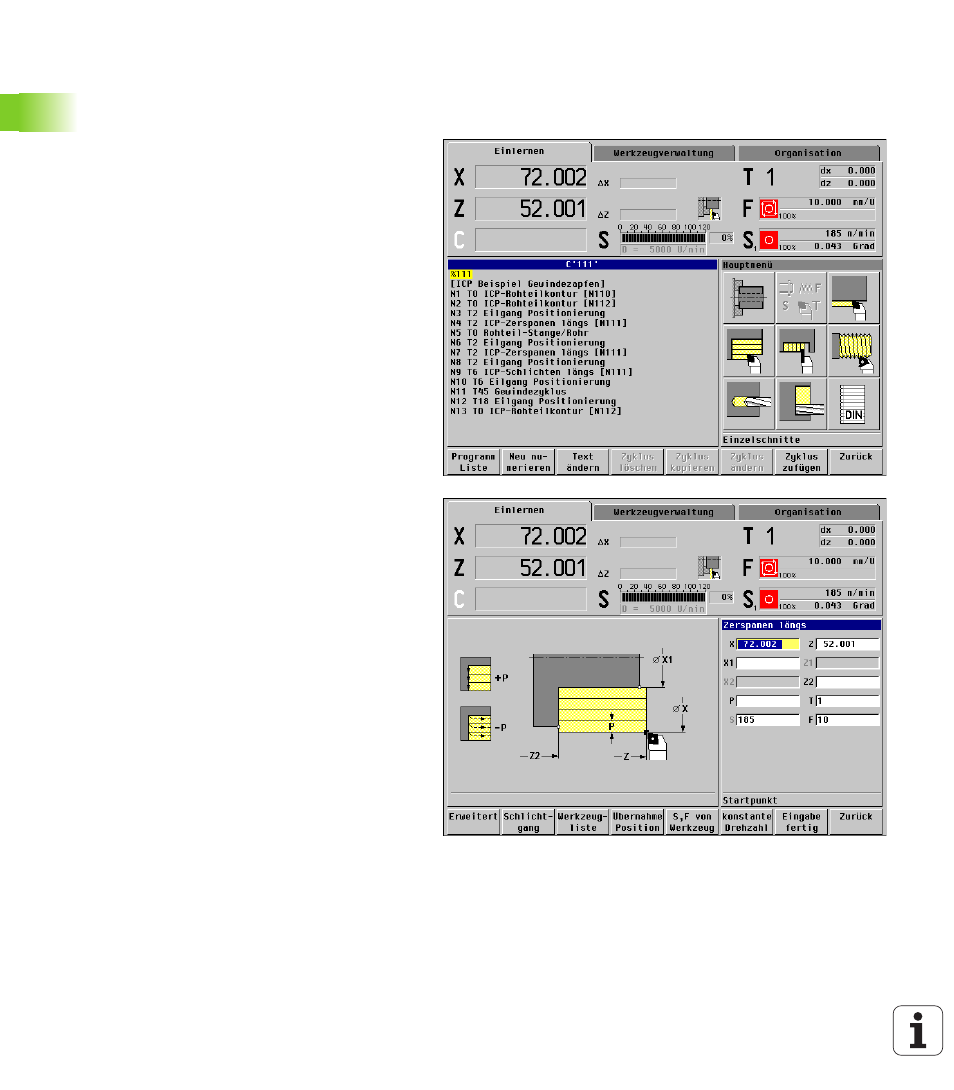

2.1 Der MANUALplus
Bildschirm
Die MANUALplus stellt die anzuzeigenden Informatio-
nen in Fenstern dar. Einige Fenster erscheinen nur
bei Bedarf, zum Beispiel während einer Datenein-
gabe.
Zusätzlich befinden sich die Betriebsartenzeile und
Softkey-Anzeige auf dem Bildschirm. Die Felder der
Softkey-Anzeige korrespondieren mit den unterhalb
des Bildschirms angebrachten Softkeys.
Verwendete Fenster
„ Maschinenanzeige
Positionsanzeige, Anzeige der Maschinendaten,
des Maschinenstatus, etc.
„ Listen- und Programmfenster
Anzeige von Programm-, Werkzeug-, Parameterli-
sten, etc. Sie „navigieren“ innerhalb der Liste mit
den Cursortasten und wählen die zu bearbeitenden
Listenelemente aus.
„ Menüfenster
Anzeige der Menü-Symbole. Dieses Fenster ist nur
während der Menüphase auf dem Bildschirm.
„ Eingabefenster
Zur Eingabe von Parameter eines Zyklus, ICP-Ele-
ments, DIN-Befehls, etc.. Sie können die Daten ein-
geben, bestehende Daten sichten, Daten löschen
und ändern. Dieses Fenster wird auch genutzt, um
Daten anzuzeigen.
„ Hilfebild
Das Hilfebild erläutert die Dateneingaben (Zyklenpa-
rameter, Werkzeugdaten, etc.). Mit der Ring-Taste
wechseln Sie zwischen Hilfebildern für die Außen-
bzw. Innenbearbeitung.
„ Simulationsfenster
Durch die grafische Darstellung der Konturab-
schnitte und Simulation der Werkzeugbewegungen
prüfen Sie Zyklen, Zyklenprogramme und DIN-Pro-
gramme.
„ ICP-Konturdarstellung
Anzeige der Kontur während der ICP-Programmie-
rung.
„ DIN-Editierfenster
Anzeige des DIN-Programms während der DIN-Pro-
grammierung. Es überlagert die „Maschinenan-
zeige“.
„ Fehlerfenster
Anzeige der aufgelaufenen Fehler und Warnungen.
