HEIDENHAIN MANUALplus 4110 117
4.4 Abspanzyklen
ICP-Konturparallel längs/plan
„Abspanzyklen längs/plan“ wählen

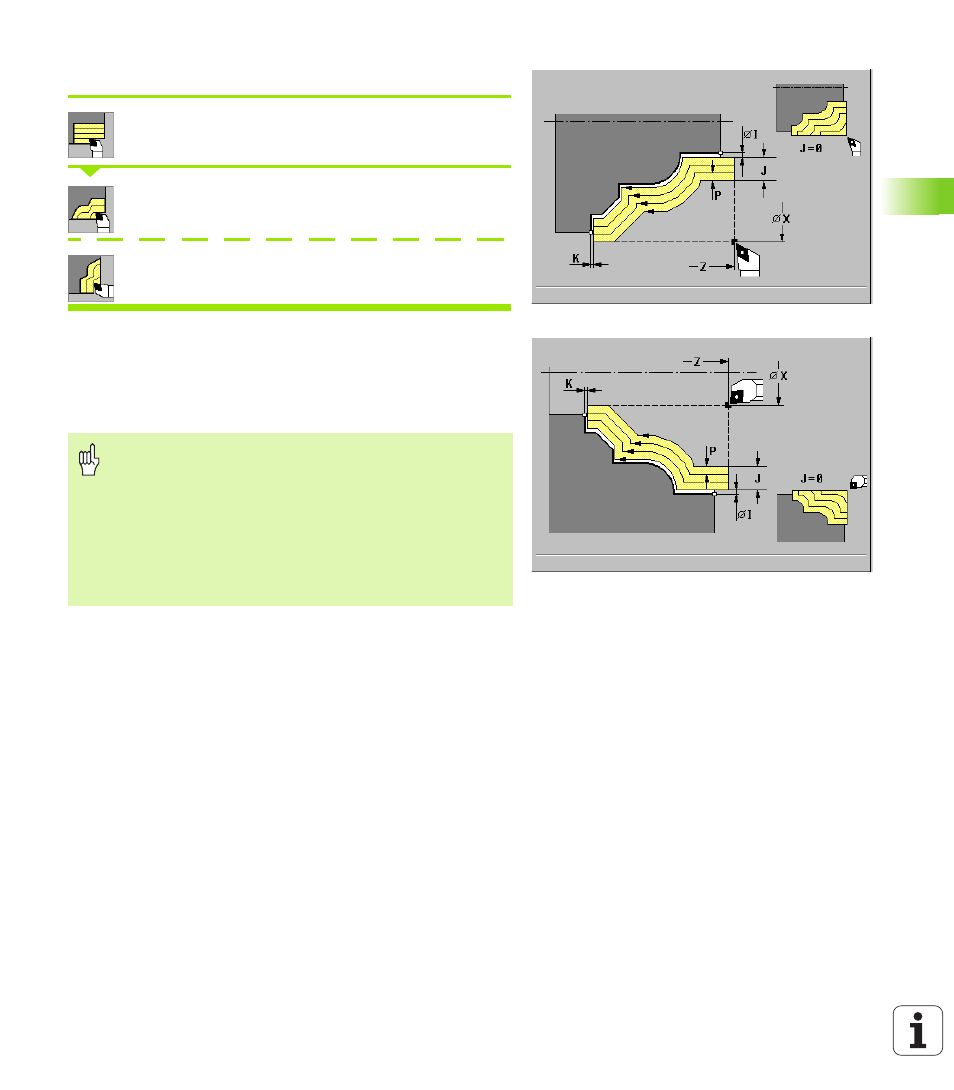

„ICP-Konturparallel längs“ (Bilder rechts)
„ICP-Konturparallel plan“ wählen (Bilder Folgeseite)
Der Zyklus schruppt konturparallel abhängig vom Parameter „J“:
„ J=0: den durch „X, Z“ und der ICP-Kontur beschriebenen Bereich
unter Berücksichtigung der Aufmaße.
„ J>0: den durch die ICP-Kontur (plus Aufmaße) und dem „Roh-
teilaufmaß J“ beschriebenen Bereich.
Zyklusparameter
8 X, Z Startpunkt
8 P Zustelltiefe – die Zustelltiefe wird abhängig von „J“ ausgewer-
tet
„ J=0: P ist die maximale Zustelltiefe. Der Zyklus reduziert die
Zustelltiefe, wenn die programmierte Zustellung aufgrund der
Schneidengeometrie in Plan- bzw. Längsrichtung nicht möglich
ist.
„ J>0: P ist die Zustelltiefe. Diese Zustellung wird in Längs- und
Planrichtung verwendet.
8 I, K Aufmaß X, Z
8 N ICP-Konturnummer
8 J Rohteilaufmaß – der Zyklus zerspant
„ J=0: ab der Werkzeugposition
„ J>0: den durch das Rohteilaufmaß beschriebenen Bereich
8 T Werkzeugnummer
8 S Drehzahl/Schnittgeschwindigkeit
8 F Umdrehungsvorschub
Achtung Kollisionsgefahr !
„ Sind Einstell- und Spitzenwinkel des Werkzeugs nicht
definiert, taucht es mit dem Eintauchwinkel ein. Sind sie
definiert, taucht das Werkzeug mit dem maximal mögli-
chen Eintauchwinkel ein. Das Restmaterial bleibt stehen.
„ Bei Rohteilaufmaß J>0: Verwenden Sie als „Zustelltiefe
P“ die kleinere Zustellung, wenn aufgrund der Schnei-
dengeometrie die maximale Zustellung in Längs- und
Planrichtung unterschiedlich ist.
