ICP-Einstechen Schlichten radial/axial
„Stechzyklen“ wählen

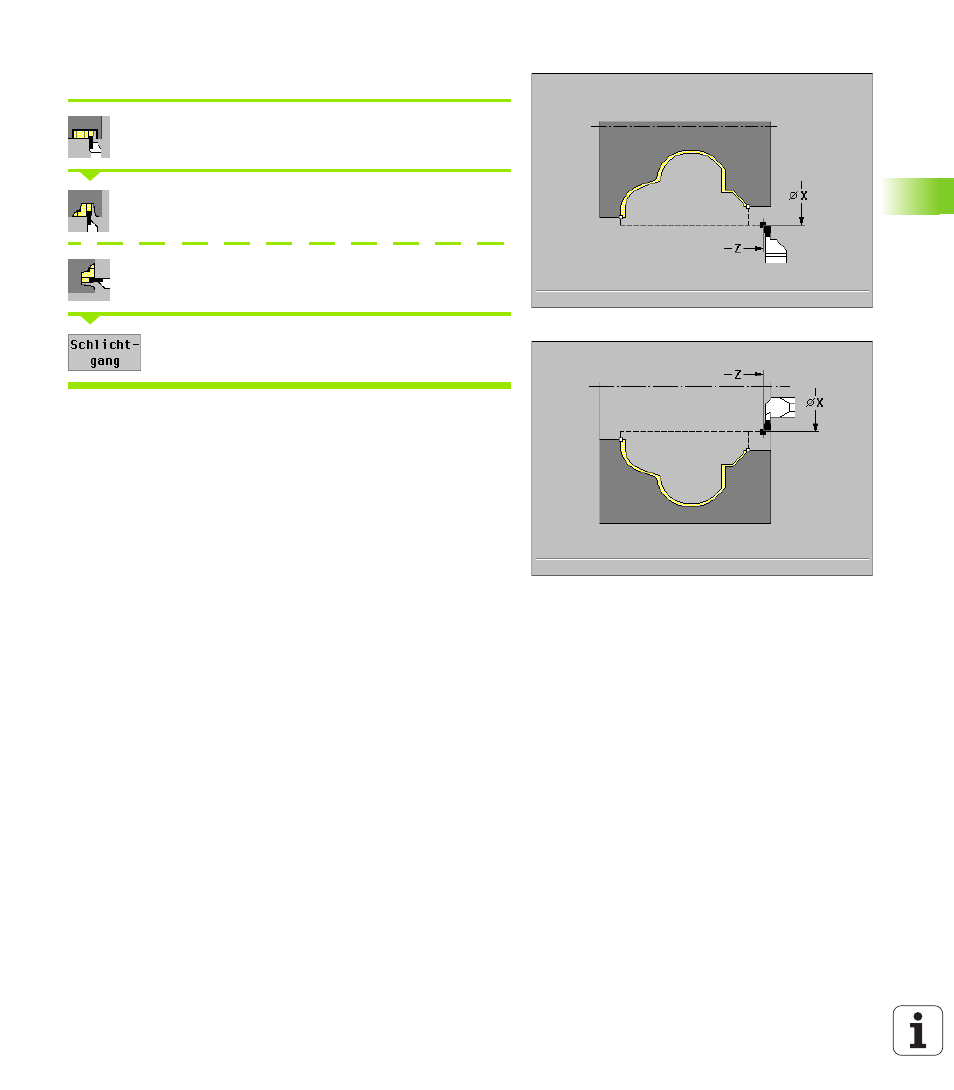

„Einstechen radial ICP“ (Bilder rechts)
„Einstechen axial ICP“ wählen (Bilder Folgeseite)
Schlichtgang zuschalten
Der Zyklus schlichtet die in „Q“ definierte Anzahl Einstiche mit der
ICP-Einstech-Kontur. Die Parameter „X, Z“ definieren die Lage des
ersten Einstichs.
Das Werkzeug fährt am Ende des Zyklus auf den Startpunkt zurück.
Zyklusparameter
8 X, Z Startpunkt
8 I, K Aufmaß X, Z
8 N ICP Konturnummer
8 DX, DZ Abstand zum Folgeeinstich relativ zum vorhergehenden
Einstich
8 Q Anzahl der Einstichzyklen – default: 1
8 T Werkzeugnummer
8 S Drehzahl/Schnittgeschwindigkeit
8 F Umdrehungsvorschub
